Инвертор "Штиль" PS24/700C-P-1 (STS)

Инвертор "Штиль" для систем связи PS24/700C-P-1 (STS) со встроенным автоматическим байпасом обеспечит высококачественной электроэнергией напряжением 220 В переменного тока оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 0.8/0,65 кВА/ кВт на объектах, где имеются источники электроэнергии напряжением 24 В постоянного тока. Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

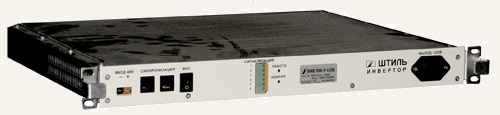

PS24/700C-P-1 1U   Инвертор Штиль PS24/700C-P-1 (STS)

Инвертор PS24/700C-P-1 (STS) предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

Инвертор PS24/700C-P-1 (STS) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 24 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. Автоматический байпас реализован на базе электромеханических реле.

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, индикатор работы байпаса, трёхполюсные розетки IEC320 для подключения нагрузки и сети, разъемы для подключения источника постоянного тока (например АБ) и клеммная колодка дистанционной сигнализации.

Функциональные и конструктивные особенности инвертора PS24/700C-P-1 (STS)

• встроенный входной и выходной фильтр высокочастотных помех;
• гальваническая развязка входных и выходных цепей - 1500 В;
• электронная защита от перегрузок и короткого замыкания;
• синусоидальная форма выходного напряжения;
• стабилизированное выходное напряжение;
• высокая перегрузочная способность;
• встроенный автоматический байпас;
• принудительное охлаждение;
• 19" корпус высотой 1U;
• с инвертором поставляется комплект кабелей.

Дополнительно в комплекте с инвертором "Штиль" PS24/700C-P-1 (STS) можно заказать:

• ПО Power System Manager на русском языке для ОС Windows для удаленного мониторинга и настройки ;
• Контроллер "Штиль" PSC-200.;
• шкаф"Штиль" серии ВС 12U, 18U, 24U, 30U, 36U, 42U, 45U, 48U;
• климатический шкаф;
• модуль распределения МР-1БФ4-11.
• модуль распределения МР-2БФ4-12.
• модуль коммутации.
• модуль электронного байпаса "Штиль" STS 3000.
• модуль электронного байпаса "Штиль" STS 3000/2.
• модуль электронного байпаса "Штиль" STS 3000K.
• модуль электронного байпаса "Штиль" STS 7500.
• модуль электронного байпаса "Штиль" STS 7500K.

Бренд	Штиль
Модель	PS24/700C-P-1 (STS)
Максимальная мощность нагрузки, кВА	0.8
Максимальная мощность нагрузки, кВт	0,65
Номинальное входное напряжение, В	24
Рабочий диапазон входного напряжения, В	20,4...28
Максимальный входной ток, А	36
Номинальное выходное напряжение, В	220
Стабилизация выходного напряжения, %	±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ	<=50 (в диапазоне частот 25 Гц...150 кГц)
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ	<=2
Номинальная выходная частота, Гц	50
Стабилизация выходной частоты, %	±1
КПД, %	85
Допустимая перегрузка	100% - 5 с, 20% - 30 с, 5% - длительно
Вид охлаждения	Принудительное
Коэффициент нелинейных искажений, %	<=4
Высота, U	1U
Размер без упаковки (ШхВхГ), мм	483 х 44 х 365
Масса, кг	7
Степень защиты	IP20
Диапазон температуры окружающей среды, °С	+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С	-50…+85
Относительная влажность воздуха, %	0...90 (без конденсата)
