Инвертор "Штиль" для систем связи PS24/700C-P-1, 850 ВА/650 Вт

Инвертор "Штиль" для систем связи PS24/700C-P-1 обеспечит высококачественной электроэнергией напряжением 220 В переменного тока оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 850 ВА/650 Вт на объектах, где имеются источники электроэнергии напряжением 24 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.

PS24/700C-P-1 1U   Инвертор Штиль для систем связи   PS24/700C-P-1, 850 ВА/650 Вт

Инвертор PS24/700C-P-1 предназначен как для работы автономно, так и для параллельной работы (до 6 приборов) для увеличения мощности или повышения надежности (схема с резервированием N+1).

Инвертор PS24/700C-P-1 представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 24 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ.

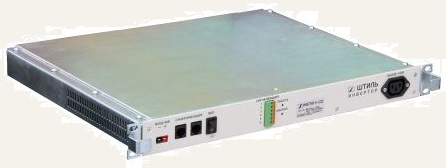

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, трёхполюсная розетка IEC320 для подключения нагрузки, разъемы для подключения источника постоянного тока (например АБ) и кабелей синхронизации, клеммная колодка дистанционной сигнализации.

Функциональные и конструктивные особенности инвертора PS24/700C-P-1 1U

• встроенный входной и выходной фильтр высокочастотных помех;
• гальваническая развязка входных и выходных цепей - 1500 В;
• электронная защита от перегрузок и короткого замыкания;
• синусоидальная форма выходного напряжения;
• возможность параллельной работы (до 6 шт.);
• стабилизированное выходное напряжение;
• высокая перегрузочная способность;
• принудительное охлаждение;
• 19" корпус высотой 1U;
• с инвертором поставляется комплект кабелей
• внешний автоматический байпас (опция; при использовании внешнего байпаса со встроенным контроллером и модулем TCP/IP имеется возможность дистанционного мониторинга инвертора по сети Ethernet).

Бренд	Штиль
Модель	PS24/700C-P-1
Максимальная мощность нагрузки, кВА	0,85
Максимальная мощность нагрузки, кВт	0,65
Номинальное входное напряжение, В	24
Рабочий диапазон входного напряжения, В	20,4-28
Максимальный входной ток, А	37,5
Номинальное выходное напряжение, В	220
Стабилизация выходного напряжения, %	±3
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ	<=50 (в диапазоне частот 25 Гц...150 кГц)
Номинальная выходная частота, Гц	50
Стабилизация выходной частоты, %	±0,2
КПД, %	85
Допустимая перегрузка	70% - 5 с, 10% - 30 с, 5% - длительно
Вид охлаждения	Принудительное
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)	<=3:1
Коэффициент нелинейных искажений, %	<=2
Коэффициент мощности	0-1
Высота, U	1U
Размер без упаковки (ШхВхГ), мм	483 х 44 х 365
Размер в упаковке (ШхВхГ), мм	565 х 65 х 530
Масса, кг	5
Масса в упаковке, кг	6
Степень защиты	IP20
Диапазон температуры окружающей среды, °С	+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С	-50…+85
Относительная влажность воздуха, %	0...80 (без конденсата)
Гарантийный срок, мес	24
Наработка на отказ (MTBF), ч	200 000
