IC-Modbus/ Dry Contacts

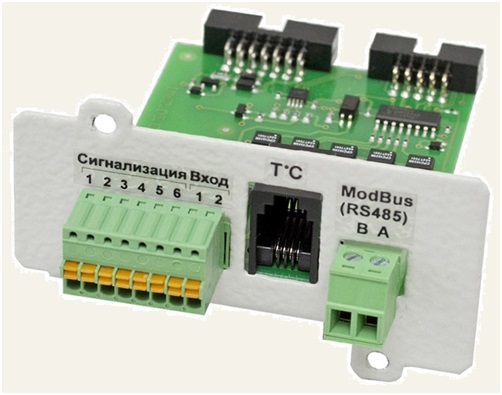

Плата расширения интерфейсов IC-Modbus/ Dry Contacts
Плата расширения интерфейсов «Штиль» IC-Modbus/ Dry Contacts предназначена для реализации удаленного и локального мониторинга однофазных и трехфазных инверторных стабилизаторов «ИнСтаб» мощностью от 6 кВА.
Пять выходных программируемых «сухих» контактов обеспечивают возможность передачи от стабилизатора информации о режиме работы, состоянии электросети, неисправности, общей аварии. Входной программируемый «сухой» контакт может быть использован для передачи сигнала управления от датчиков открытия двери, задымления, затопления и т.д. Конкретное назначение каждого «сухого» контакта определяется при конфигурации инверторного стабилизатора, которая может быть произведена как с помощью панели управления, так и дистанционно с помощью ПО для настройки и мониторинга.
Поддержка протокола MODBUS RTU позволяет интегрировать информацию о состоянии стабилизатора в системы диспетчеризации и управления инженерными системами (SCADA).
|
Цена 6 990 руб. НДС в т.ч.
|
|
|
|
Опционально возможна установка цифрового датчика температуры (TS-1), который может быть использован для мониторинга параметров окружающей среды.
Плата расширения интерфейсов «Штиль» IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов серии «Инстаб», предусмотренный во всех моделях мощностью от 6 кВА, и работает только совместно с платой IC-SNMP/WEB.
Совместимость: однофазные и трехфазные инверторные стабилизаторы "Штиль" от 6 кВА и однофазные ИБП "штиль" от 1 до 10кВА;
Поддерживаемые интерфейсы: RS-485, выходные программируемые «сухие» контакты (5 шт.), входной «сухой» контакт (1 шт.);
Поддерживаемые протоколы: Modbus RTU, протокол «Штиль»;
Назначение «сухих» контактов: определяется при конфигурации стабилизатора;
|
Интерфейс «сухие» контакты
| |
Тип и количество
|
5 выходных и 1 входной
| |
Тип выходного разъёма
|
разъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P)
|
Назначение выходных
контактов
|
определяется при конфигурации стабилизатора (возможные варианты: неисправность стабилизатора, общая авария, авария в электросети, активирован обходной режим)
|
Назначение входных
контактов
|
определяется при конфигурации стабилизатора (возможные варианты: сигналы от датчиков открытия двери, задымления, затопления и т.д.)
| |
Напряжение
|
24 В
| |
Ток
|
100 мА
| |
Интерфейс RS-485
| |
Тип выходного разъёма
|
15EDGR-3.81-02R
| |
Поддерживаемые протоколы
|
Modbus RTU
| |
Термодатчик
| |
Тип выходного разъема
|
TJ1A-4P4C
| |
Тип датчика
|
цифровой, 1-Wire (ds18b20)
|
