IC-RS232/Dry Contacts

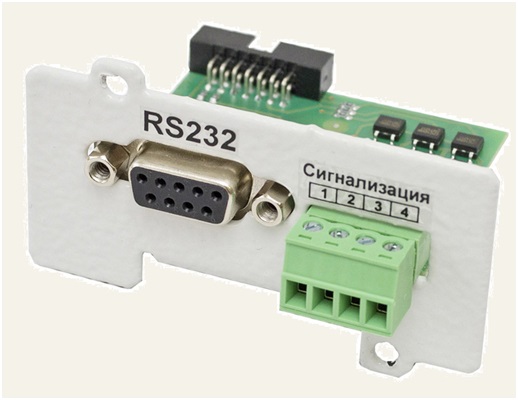

Плата расширения интерфейсов IC-RS232/Dry Contacts



Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для реализации мониторинга однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» мощностью от 6 кВА. На карте установлены два разъема:

  • «сигнализация» («сухие» контакты);
  • разъем DB-9 интерфейса RS-232.
Удаленное управление устройством (мониторинг состояния, настройка параметров, тестирование) может осуществляться с помощью интерфейса RS-232 по двум протоколам: Megatec (с использованием верхнеуровнего программного обеспечения стороннего производителя, совместимого с данным протоколом) и проприетарному протоколу обмена «Штиль» (с использованием программного обеспечения «Shtyl Device Manager»). Два выходных «сухих» контакта предназначены для сигнализации об аварии сети и работе в режиме байпас. Третий «сухой» контакт используется только при работе карты с ИБП.
    Контакт Наименование Назначение
    1 Выход 1 Общая авария
    2 Выход 2 Работа стабилизатора по байпасной цепи
    3 Выход 3 Для стабилизаторов не используется
    4 Общий для контактов 1, 2 и 3

Цена 1 310 руб. НДС в т.ч.


Плата расширения интерфейсов IC-RS232/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов серии «Инстаб», предусмотренный во всех моделях мощностью от 6 кВА.

Совместимость: однофазные и трехфазные инверторные стабилизаторы от 6 кВА;

Поддерживаемые интерфейсы: RS-232, «сухие» контакты (2 шт.);

Поддерживаемые протоколы: Megatec, протокол «Штиль»;
    Интерфейс «сухие» контакты
    Допустимое напряжение выходного «сухого» контакта, не более ±26 В
    Максимальный ток нагрузки выходного «сухого» контакта, не более ±20 мА
    Максимальное сопротивление выходного «сухого» контакта относительно общего 35 Ом


Технические характеристики
    Допустимый диапазон температуры окружающей среды в процессе эксплуатации, °С 0 +40
    Допустимая относительная влажность воздуха в процессе эксплуатации, % 90
    Степень защиты IP20
    Габаритные размеры (ШxВxГ), мм 40 х 68 х 65
    Исполнение модуль
    Масса, кг 0,1
    Гарантийный срок, мес 24
