SG-17B-351 / SG-17B-48P/PD-M
SG-17B-354 / SG-17B-48P/PD-M-DIN
SHDSL Модем

Назначение продукта SHDSL модем SG-17B-351 для передачи трафика между Ethernet и SHDSL интерфейсами. Имеет локальное питание 48VDC по стандарту IEEE 802.3at (PoE+). Обеспечивает дистанционным питанием по информационной линии подключаемые устройства: регенераторы, модемы. Особенности: при необходимости комплектуется дополнительным креплением на DIN рейку. Описание SHDSL модем SG-17B-351 самый быстрый на сегодняшний день модем для данной технологии – скорость в линии до 15 296 кбит/c по одной паре. Имеет увеличенную дальность связи по сравнению с технологией g.shdsl.bis в диапазоне до 5,7 Мбит/c. SHDSL модем SG-17B-351 предназначен для объединения распределенных локальных сетей, подключения удаленных компьютеров , IP-камер и других устройств, оснащенных интерфейсом Ethernet. Модем позволяет транслировать теги VLAN IEEE 802.1Q, как по SHDSL, так и через Ethernet-интерфейс.

Особенностью модема является возможность принимать питания по PoE в соответствии со стандартами IEEE 802.3at (Class PoE+) и формировать выходное напряжение PoDSL. SHDSL модем SG-17B-351 может быть использован для подключения удаленных устройств, принимающих дистанционное питание с информационной линии: модемы, регенераторы, IP-камеры со встроенным SHDSL интерфейсом.

Для обеспечения питания модема по PoE можно использовать инжектор или коммутатор PoE соответствующий стандарту IEEE 802.3at. К собственным решениям можно отнести коммутатор PoE SG-1S (6 x Ethernet PoE до 60 Вт на канал), либо коммутатор SG-17S где в качестве Ethernet интерфейсов используются модули MS-17E8PP (8xEthernet 10/100 Pasive PoE до 60 Вт на канал). Количество Ethernet PoE портов, подключаемых к одному устройству SG-17S на базе платформы SG-17S-1RU-CP1-2ETH, достигает 32. При подключении к SG-17S через модуль MS-17E8PP настройка режимов мощности PoE осуществляется через веб-интерфейс. В текущей версии платформы SG-17S-1RU-CP1-2ETH/220VAC-W3 используется источник питания на 240 Вт.

Удлинитель PoE. При использовании парного соединения SHDSL модем SG-17B-351 с модемом SG-17B-261 можно организовать передачу питания PoE на большое расстояние. В этот связке SHDSL модем SG-17B-351 питается от коммутатора или инжектора PoE, передает дистанционное питание по технологии PoDSL, а на другой стороне клиентское устройство получает питания PoE от модема SG-17B-261 с мощностью до 10Вт. Модем SG-17B-261 имеет дополнительный разъем выходного питания 48В для устройств не поддерживающих PoE.

Конфигурация модема SG-17B-351 осуществляется через консольный порт miniUSB. В зависимости от прошивки поддерживаются скорости для консольного порта 115200 или 9600.

Дополнительные модификации с разным способом питания:


• SG-17B-111 (SG-17B-3.3-M) - исполнение с локальным питанием 3.3В от блока адаптера переменного тока 220В;
• SG-17B-121 (SG-17B-12-M) - исполнение с локальным питанием 12В, для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания;
• SG-17B-141 (SG-17B-48-M) - исполнение с локальным питанием 48В (24В), для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания;
• SG-17B-541 (SG-17B-48/T-M) - исполнение с локальным питанием 48В (44…57В), для работы в составе различных устройств, например, кожухов IP-камер оборудованных встроенными источниками питания и подачей питания на порт Ethernet для подключения устройств, использующих технологию PoE class 2, например IP-камера, IP-телефон;
• SG-17B-161 (SG-17B-P-M) - исполнение с приемом дистанционного питания с информационной линии. Под заказ модем может обеспечивать транзит питания с линии напряжением 120 … 240В на другие устройства. Мощность по транзитному питанию при подключении модема через модуль MR-17H2P2 составляет – до 25 Вт;
• SG-17B-261 (SG-17B-P/T-M) - исполнение с приемом дистанционного питания с информационной линии и подачей питания на порт Ethernet для подключения устройств, использующих технологию PoE class 2, например IP-камера, IP-телефон;
• SG-17B-441 (SG-17B-48/PD-M)- исполнение с локальным питанием 48В и подачей дистанционного питания по информационной линии для подключаемых устройств: регенераторов, модемов;
• SG-17B-351 (SG-17B-48P/PD-M) - исполнение с питанием PoE (48В) и подачей дистанционного питания по информационной линии для подключаемых устройств: регенераторов, модемов.
• SG-17B-151 (SG-17B-48P-M) - исполнение с питанием PoE (48В), для работы c коммутаторами или инжекторами PoE;

Дополнительные варианты исполнения модемов серии SG-17B:


• Пластиковое исполнение: малогабаритный эргономичный корпус;
• Бескорпусное исполнение для использования в составе различных комплексов. Возможен вариант исполнения с габаритами 30x210 мм, который успешно применяется для передачи видеоизображение из труб диаметром до 32 мм для исследования глубинных скважин;
• Герметичное исполнение IP-67 для тяжелых климатических условий;
• С креплением на DIN рейку для размещения в составе различных коммуникационных шкафов;
• Для организации связи на линиях проходящих в особо опасных условиях, модемы могут работать в комплекте с искробезопасными барьерами;
• На основе этого же модема сделан сменный пользовательский интерфейс для цифровой IP-камеры Sigrand Ipcam-20PD, Ipcam-04PDN с габаритами 30x70 мм.

Примеры решений

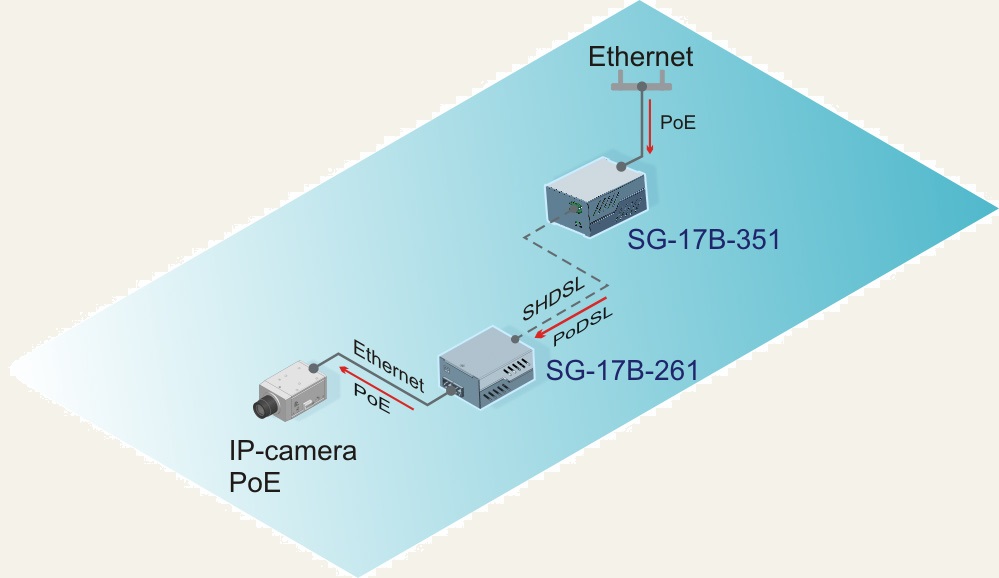

Удлинение PoE через SHDSL соединение

Описание примера решения
Назначение: комплект из двух модемов выполняет функцию удлинителя PoE через SHDSL соединение. Модем SG-17B-351 питается от PoE и формирует дистанционное питание по линии связи для модема SG-17B-261 по технологии PoDSL. Модем SG-17B-261 обеспечивает транзит питания на порт Ethernet, к которому может быть подключена любая IP-камера, поддерживающая технологию PoE. Мощность нагрузки, подключаемой к модему – до 10 Вт. Расстояние между модемами может достигать нескольких километров, а скорость передачи данных – 15296 кбит/с по одной паре.

Используемые в примере решения продукты и группы продуктов
SHDSL модем SG-17B-351, SHDSL модем SG-17B-261, произвольная IP-камера с питанием PoE

Технические характеристики



Линейный интерфейс
Тип интерфейса	G.SHDSL(ITU-T G.991.2.bis)
Тип соединения	точка-точка
Количество проводов	2 (одна пара)
Скорость передачи	192 – 15296 Kbit/s
Линейный код	TC-PAM
Вид связи	полный дуплекс
Совместимость	с модемами SG-17B-161,SG-17B-261, регенераторами SG-17EP, c IP камерами SG-1C-112, SG-1C-122
Параметры интерфейса Ethernet
Тип интерфейса	10/100 BaseT
Количество портов	1
Режим работы	полу- и полнодуплексный
Совместимость	ANSI/IEEE Std 802.3
Автоопределение MDI/MDI-X	есть
Параметры интерфейса RS-232
Скорость передачи	115200 Bit/s
Протокол	8-N-1
Управление потоком	нет
Тип разъема	RJ-45
Питание
Тип	по стандарту IEEE 802.3at (Class PoE+)
Потребляемая мощность	не более 3,6 Вт
Потребляемая мощность	не более 20 Вт при максимальной нагрузке по PoDSL (17 Вт)
Дистанционное питание
Наличие ДП питания	да
Значение ДП	240 V DC
Индикация перегрузки	да
Значение срабатывания перегрузки	70 mA
Индикация разбаланса	да
Значение срабатывания разбаланса	30  В
Максимальная потребляемая мощность при ДП устройств	17 Вт на один канал
Прочие данные
Габаритные размеры	44x63x93 мм
Вес	400 г
Материал корпуса	металл
Условия эксплуатации
Температура	-35 .. 40 °С
Относительная влажность воздуха	до 85%
Атмосферное давление	84 .. 107 кПа



Таблица скорости



Скорость, кбит/с	Кабель сечением 0,5 мм, км	Кабель сечением 0,9 мм, км (*)	Кабель сечением 1,2 мм, км (*)
15296	0,6
14080	1,0	3,6	5,8
12800	1,2	3,8	6,4
11520	1,4	4,2	6,4
10240	2,0	4,6	7,2
9216	2,2	4,8	7,4
8192	2,4	5,0	8,0
7168	3,0	5,4	8,4
6144	3,4	6,0	9,0
5696	3,6	6,8	10,6
5120	3,8	7,2	12,0
4608	4,0	7,4	13,0
4096	4,4	8,0	14,0
3072	5,0	9,0	15,8
2304	5,4	10,6	17,0
2048	6,2	12,6	19,4
1536	7,0	14,8	22,2
1024	7,8	17,0	26,0
768	8,4	18,4	28,0
512	9,0	19,8	30,0
384	9,6	21,2	32,0
192	10,4	23,0	35,0
(*) - не все данные получены экспериментальным путем.



Модели:



SHDSL Модем    SG-17B-351    SG-17B-48P/PD-M	1xSHDSL 15296 кбит/c по одной паре с дистанционным питанием, 1xEthernet 10/100 PoE_in class 3, miniUSB порт управления, питание PoE, металлическое исполнение Обозначение для российского рынка: SG-17B-48P/PD-M
SHDSL Модем    SG-17B-354    SG-17B-48P/PD-M-DIN	1xSHDSL 15296 кбит/c по одной паре с дистанционным питанием, 1xEthernet 10/100 PoE_in class 3, miniUSB порт управления, питание PoE, металлическое исполнение, крепление на DIN-рейку. Обозначение для российского рынка: SG-17B-48P/PD-M-DIN




---
