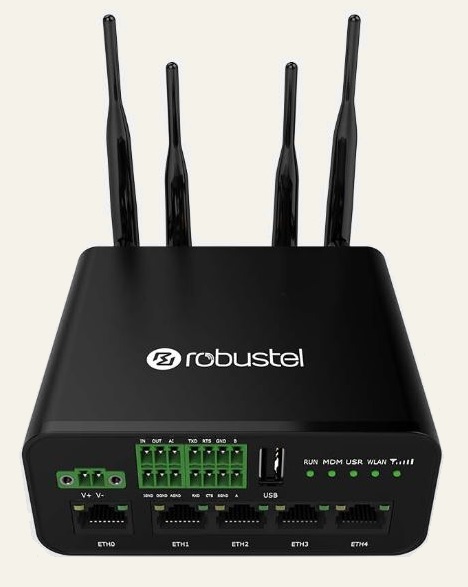

R1520-4L
LTE маршрутизатор Robustel
R1520 от Robustel - это универсальный маршрутизатор 4G/3G с 5-ю портами Ethernet и поддержкой Wi-Fi, сертифицирован GPS и E-mark, что позволяет использовать R1520 на транспорте.
Аппаратные функции включают в себя оптически изолированные цифровые входы и выходы, а также 10-битный аналоговый вход, способный напрямую взаимодействовать с датчиками в диапазоне от 0 до 24 В постоянного тока или от 0 до 20 мА.
R1520 также имеет 2-проводной интерфейс RS485 для подключения к устаревшим приборам с полной поддержкой Modbus. Порт RS232 имеет линии RTS/CTS, поэтому данный LTE-роутер может работать с приложениями, требующими аппаратного подтверждения связи.
|
|
R1520 - это высокопроизводительный маршрутизатор с возможностью пересылки пакетов - далеко за пределы типичных требований сетей LTE Cat. 4. Операционная система на основе Linux, RobustOS, была разработана специалистами Robustel, что позволяет держать очень высокий стандарт технической поддержки и редко обновлять настройки роутера из-за модульной архитектуры операционной системы. Многие уникальные программные инновации построены на основе RobustOS, в том числе:
- Data-Guard - бесценный отказоустойчивый механизм, который срабатывает в случае системного сбоя
- Smart Reboot - инструмент SMS для перевода роуминговых SIM-карт из нерабочего в рабочее состояние
- Sniffer - запуск трассировки Wireshark непосредственно на маршрутизаторе для получения диагностической информации. Клиенты также могут легко создавать свои собственные приложения, используя бесплатный многофункциональный SDK.
RCMS - это бесплатная служба управления маршрутизаторами Robustel, полностью совместимая с R1520. Это позволяет клиентам быстро и просто просматривать обзор местоположения своих маршрутизаторов на карте. Такие особенности, как использование данных, уровень сигнала, текущая сеть и многое другое, можно просматривать на каждом маршрутизаторе. Обновления встроенного ПО происходят удалённо, конфигурации маршрутизатора и приложений, которые служат «страховкой», если что-то было не совсем правильно во время развертывания.
Модели:
R1520-4L WiFi
| LTE, 2 SIM, 5xEth (1 WAN, 4 LAN), Wi-Fi, RS232 и RS485
|
 |
R1520-4L WiFi PoE
| LTE, 2 SIM, 5xEth (1 WAN, 4 LAN), Wi-Fi, RS232 и RS485, PoE
|
|
Отличительные особенности
- Экономичный и высокопроизводительный 3G/4G маршрутизатор
- Прочная конструкция с широким диапазоном питания 9...36 В постоянного тока
- Доступна «глобальная» версия 4G
- Сертификат E-mark для использования на транспортных средствах
- Оптически изолированный цифровой вход/выход
- 10-битный аналоговый интерфейс для прямого подключения датчиков
- Поддерживает две SIM-карты и Wi-Fi/Ethernet как WAN
- Соединение по принципу «всегда на связи» и высокая степень отказоустойчивости
- Богатый набор программных «приложений» для расширенной функциональности
- L2TP/PPTP/.
Технические характеристики
|
Характеристики сотовой связи
|
|
Количество антенн
|
2
|
|
Коннектор
|
SMA-K
|
|
SIM-карты
|
2, стандартные SIM-карты или eSIM
|
|
Ethernet интерфейс
|
|
Количество портов
|
5x 10/100 Мбит/с,
5 LAN по умолчанию, могут настраиваться как 1 WAN + 4 LAN
|
|
WAN порт
|
Поддержка 802.3af & 802.3at PD на ETH0
|
|
Защита магнитной изоляции
|
1.5 КВ
|
|
Wi-Fi интерфейс
|
|
Количество антенн
|
2
|
|
Коннектор
|
RP-SMA-K
|
|
Стандарты
|
802.11b/g/n, поддержка режимов точка доступа и клиент
|
|
Частотный диапазон, ГГц
|
2.4
|
|
Защита
|
WEP, WPA, WPA2
|
|
Шифрование
|
64/128 AES, TKIP
|
|
Скорость передачи данных
|
2*2 MIMO, 300 Мбит/с
|
|
Цифровые входы/выходы
|
|
Тип
|
1х DI + 1х DO, мокрый контакт
|
|
Изоляция
|
3 КВ
|
|
Тип гнезда
|
2х 3-контактных 3.5 мм розетки (f)
|
|
Уровень
|
3 в 30Vdc = HIGH
0 в 1 Vdc = LOW
|
Абсолютный максимум, В
постоянного тока
|
30 (DI/DO)
|
|
Абсолютный максимум АЦП
|
100 мА (DI/DO)
|
|
Аналоговый вход
|
|
Тип
|
1х аналоговый вход (можно настроить как тип напряжения или тип тока)
|
|
Диапазон входного напряжения
|
0...24 В постоянного тока
|
|
Диапазон входного тока
|
4-20 мА
|
|
Розетка
|
2х 3-контактных 3.5 мм розетки (f)
|
|
Определение сигнала
|
AI, AGND
|
|
Последовательный порт
|
|
Тип
|
1x RS-232 + 1x RS-485
|
|
Розетка
|
2х 4-контактных 3.5 мм розетки (f)
|
|
Определение сигнала
|
RXD TXD SGND RTS CTS (RS-232)
Data+ (A),Data- (B),ground(GND);(RS-485)
|
|
Интерфейсы устройства
|
|
GPS
|
1x GPS интерфейс (опция, зависит от сотового модуля)
|
|
USB
|
1 x 480 Мбит/с высокоскоростной USB2.0 интерфейс
|
Кнопка сброса
|
1x reset (RST кнопка)
|
|
RTC
|
Внешние RTC часы, резервный накопитель энергии можно поддерживать
в течение 2 дней
|
|
Индикаторы LED
|
1x RUN, 1x MDM, 1x USR, 1x RSSI, 1x WiFi
|
|
Сторожевой таймер
|
встроенный
|
|
Программное обеспечение (базовые функции RobustOS)
|
|
Сетевые протоколы
|
PPP, PPPoE, TCP, UDP, DHCP, ICMP, NAT, HTTP, DNS, ARP, NTP, SMTP,
Telnet, VLAN, SSH2, DDNS и т .п.
|
|
Firewall
|
DMZ, anti-DoS, фильтрация по IP/домену/MAC адресу,
перенаправление портов, контроль доступа
|
|
Удалённое управление
|
Web, CLI, SMS
|
|
Центр загрузок (доступные приложения для RobustOS)
|
Приложения*
(доступны по отдельному запросу)
|
L2TP, PPTP, DMVPN, VRRP, QoS, Captive Protal, WLAN Multi AP, SNMP,
язык, RCMS
|
|
Питание и энергопотребление
|
|
Коннектор
|
2 pin 3.5 мм розетка с замком
|
Входное напряжение, В
постоянного тока
|
9...36
|
|
Энергопотребление
|
В покое: 100 мА при 12 В
Передача данных:1.0 A (в пике) при 12 В
|
|
Физические характеристики
|
|
Защита корпуса
|
IP30
|
|
Вес и материал корпуса
|
250 г, пластик
|
Размеры, мм
|
105 x 90 x 46
|
|
Варианты монтажа
|
Поверхность, стена, DIN-рейка 35 мм
|
|
Сертификаты и разрешения
|
|
Сертификаты
|
CE, FCC, RCM, CCC, Telec, JATE, IC, SDDPI
|
|
Применения
|
E-Mark
|
Сертификация
по окружающей среде
|
RoHS 2.0, WEEE
|
|
EMI
|
EN 55032: 2012/AC: 2013 (CE & RE) Class B
|
|
Электро-магнитная совместимость
|
IEC 61000-4-2 (ESD) Contact Level 2;
IEC 61000-4-3 (RS) Level 2
IEC 61000-4-4 (EFT) Level 2
IEC 61000-4-5 (Surge) Level 2
IEC 61000-4-6 (CS) Level 2
IEC 61000-4-11 (DIP) Level 2
|
|
Технические характеристики | |
Напряжение питания, В |
9...36 | |
Габариты, мм |
105 x 90 x 46 | |
Рабочая температура |
-25°C...+70°C | |
RS485 |
1 | |
RS232 |
1 | |
Ethernet 10/100 |
5 (1х WAN, 4x LAN) | |
HSDPA |
Да | |
HSPA |
Да | |
HSPA+ |
Да | |
Вес, гр |
250 | |
Количество SIM-карт |
2 | |
ГЛОНАСС/GPS |
Да | |
WAN-порт |
1 | |
Количество активных модулей |
1 | |
Поддержка MIMO |
Да | |
SDK |
Да | |
Telnet |
Да | |
SSH |
Да | |
Платформа управления |
Да | |
GSM |
850/900/1800/1900 МГц | |
UMTS |
Да | |
LTE |
4G (LTE) - Cat 4 до 150 Мбит/с | |
Стандарт сети Wi-Fi |
802.11b/g/n | |
Тип антенного разъёма |
2х RP-SMA-K (Wi-Fi), 2x SMA-K (LTE)
|
