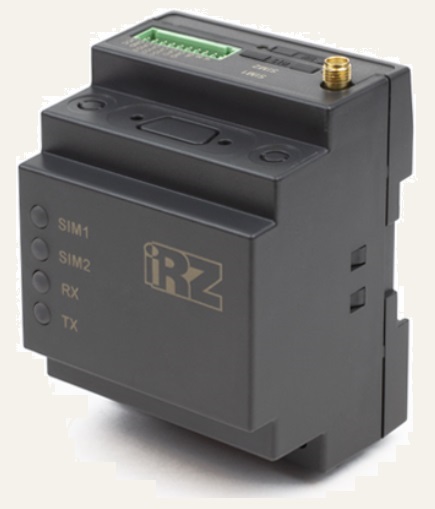

iRZ ATM41.А / iRZ ATM41.B
4G-коммуникатор
Беспроводные 4G-коммуникаторы iRZ ATM41.А/iRZ ATM41.B обеспечивают передачу данных в сетях 4G, 3G и GPRS по стеку протоколов TCP/IP. Коммуникаторы автоматически подключаются к сети и устанавливают соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к коммуникатору по интерфейсу RS485 и/или RS232. Коммуникатор отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.
Различия и стоимость моделей:
|
|
ATM41.А без встроенного блока питания ~220В
|
| |
|
ATM41.B со встроенным блоком питания ~220В
|
|
Внимание!
- Модем не предназначен для работы на диспетчерских компьютерах в качестве вызывающего (ведущего) модема в режиме CSD. Для этих целей мы рекомендуем использовать модемы MC52iT или диспетчерский комплект.
Основные функции и возможности модема:
- одновременная работа с 5-ю соединениями;
- одновременная работа в режимах «клиент» и «сервер»;
- прозрачный режим TCP/IP-to-COM;
- одновременная работа с двумя интерфейсами (RS232 и RS485);
- работа с резервным IP-адресом сервера или резервным сервером;
- резервная работа по технологии CSD;
- две SIM-карты для резервирования услуг, предоставляемых операторами связи;
- отправка SMS на заданный номер при потере соединения с сервером;
- различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
- Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
- автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
- 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
- управление внешними входами/выходами по SMS-командам или через Интернет;
- отправка SMS на заданный номер по сигналам с внешних выводов;
- ждущий и спящий режимы работы для экономии трафика и электроэнергии;
- удаленная настройка и администрирование с помощью специализированного ПО iRZ Collector;
- настройка множества коммуникаторов со схожими параметрами с помощью программы ATM Control SE;
- настройка и контроль коммуникатора со смартфона через Bluetooth-приложение;
- устойчивость к сбоям при обновлении встроенного программного обеспечения;
- корпус с креплением на DIN-рейку.
МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ЭЛЕКТРОСЧЕТЧИКАМИ:
Меркурий 230, Миртек 1-РУ, Миртек 3-РУ, ПСЧ 3А-06, ПСЧ 3ТА-07, ПСЧ 4ТМ-05М, СЭТ 4ТМ.02М, Энергомера СЕ303,
Нева МТ 313, Вектор-3 АRT2, Вектор-100, Вектор-300, ЦЭ 2727А Е4ОР, ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)
МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ТЕПЛОСЧЕТЧИКАМИ:
Теплоком ВКТ7, Логика СПТ 942, Логика СПТ 943, Логика СПТ 961, Промприбор ТМК-Н120, Промприбор ТМК-Н130,
Взлет ТСРВ-033, Взлет ТСР-024-М, Эльф-04, Карат-307 Термотроник ТВ7, ТБН Энергосервис КМ-5
Характеристики:
Диапазон рабочих частот:
- 800/900/1800/2100/2600 МГц
Выходная мощность передатчика:
- E-GSM900 — 33 дБм ±2 дБ
- DCS1800 — 30 дБм ±2 дБ
- E-GSM900 (8-PSK) — 27 дБм ±3 дБ
- DCS1800 (8-PSK) — 26 дБм +3/-4 дБ
- WCDMA — 24 дБм +1/-3 дБ
- LTE-FDD — 23 дБм +/-2.7 дБ
Технологии передачи данных:
- LTE-FDD: B1/B3/B7/B8/B20
- WCDMA: B1/B8
- GSM/GPRS/EDGE: 900/1800 МГц
- CSD
- SMS
- USSD
- Bluetooth
Скорость передачи данных:
- LTE Cat.1 — до 5 Мбит/сек (выгрузка), до 10 Мбит/сек (скачивание)
- HSPA+ — до 5.76 Мбит/сек (выгрузка), до 42 Мбит/сек (скачивание)
- UMTS — до 384 Кбит/сек (скачивание и выгрузка)
- EDGE — до 236.8 Кбит/сек (скачивание и выгрузка)
- GPRS — до 85.6 Кбит/сек (скачивание и выгрузка)
Характеристики аппаратной части:
- Количество SIM-карт — 2
- Micro-USB для настройки и протоколирования работы коммуникатора
- Количество последовательных интерфейсов – 2 (RS232 и RS485)
- Варианты питания коммуникатора – 7-40 В DC или ~220 В AC (только ревизия ATM41.B)

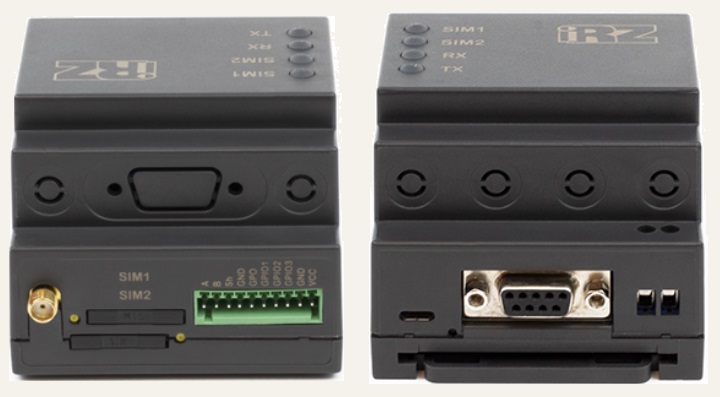

Разъёмы и интерфейсы:
- 10-контактный разрывной коннектор (интерфейс RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)
- Разъем DB9-F (интерфейс RS232, 4 GPO)
- Разъем Micro-USB (интерфейс USB 2.0)
- Разъем SMA-F для подключения GSM-антенны
- Винтовой клеммный коннектор (питание коммуникатора ~220 В /50 Г ц, только ревизия ATM41.B)
Электрические характеристики:
От внутреннего блока питания (только ревизия ATM41.B):
- Напряжение питания AC от 90 до 264 В
- Частота напряжения питания 50/60 Гц
От внешнего блока питания:
- Напряжение питания DC от 7 до 40 В
- Ток потребления в режиме GPRS, не более:
- при напряжении питания +12 В — 250 мА
- при напряжении питания +24 В — 125 мА
- Ток потребления в ждущем режиме, не более:
- при напряжении питания +12 В — 80 мА
- o при напряжении питания +24 В — 40 мА
- Ток потребления в спящем режиме, типовое значение:
- при напряжении питания +12 В – 0,73 мА
- при напряжении питания +24 В – 1,03 мА
- Ток потребления в спящем режиме, не более:
- при напряжении питания +12 В – 0,8 мА
- при напряжении питания +24 В – 1,15 мА
Физические характеристики:
- Пластиковый корпус с креплением на DIN-рейку
- Габаритные размеры корпуса (без учета разъемов) — не более 91 x 71 x 59 (Д x Ш x В), (±1мм)
- Габаритные размеры устройства (с учетом разъемов) — не более 102 x 71 x 59 (Д x Ш x В), (±1мм)
- Вес изделия — не более 150 гр.
- Диапазон рабочих температур: от –40°С до +70°С
- Диапазон температур хранения: от –40°С до +85°С
- Допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80 % при температуре 25 °С
