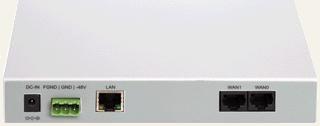

qBRIDGE-201
Мультиплексор Drop-Insert

Вставки / выделения канала Ethernet в потоке E1

qBRIDGE-201 представляет собой устройство доступа к каналам E1 с возможностью выделения части пропускной способности канала (канальных интервалов) под Ethernet трафик пользователя. Устройство имеет один порт Ethernet и два порта E1 и может использоваться как в стандартном режиме конвертера интерфейсов Ethernet в E1, так и в режиме мультиплексора "Drop-Insert" (выделения-вставки данных) с прозрачным проключением неиспользуемых тайм-слотов с одного порта E1 на другой.

В режиме конвертера интерфейсов устройство служит для соединения удаленных сегментов LAN через стандартный канал E1 (Framed/ Unframed) с интерфейсом G.703. В этом режиме qBRIDGE-201 поддерживает все функции устройства qBRIDGE-101 с дополнительной возможностью использова-ния второго порта E1 в качестве резервного канала.

В режиме "Drop-Insert" мультиплексор принимает поток E1 в первый порт, вставляет в заранее заданные тайм-слоты данные с порта Ethernet и выдает объединенный поток во второй порт E1. Ethernet трафик может занимать любое количество тайм-слотов. В данном режиме устройство можно использовать для различных приложений:

  • "врезка" дополнительного канала данных в свободные тайм-слоты потока E1
  • управление и контроль (по Telnet, SNMP) удаленного технологического оборудования
Аппаратные средства (реле) обеспечивают транзитное проключение потока Е1 с одного порта на другой при выключении или сбое питания, сохраняя целостность канала Е1 между внешними устройствами.

Основные технические характеристики:

Режим "Bridge connection"
  • Инкапсуляция Ethernet в HDLC
  • Прозрачный режим для VLAN пакетов
  • IEEE 802.1D transparent learning bridge
  • Емкость таблицы МАС-адресов: 256
  • Filteing and Forwarding: 90,000 pps
  • Буфер кадров (Frame Buffer): 340
Общие характеристики
  • DIP переключатели для настройки
  • Светодиодные индикаторы состояния
  • Энергопитание:
    AC адаптер 9V/1А,
    DC питание 36-72 V
  • Потребляемая мощность: 6 Вт
  • Размеры: 182x140x30 мм (металл)
  • Вес: 0,6 Kg


Интерфейс LAN
  • 1 порт Ethernet 10/100Base-TX
  • Поддержка IEEE 802.3/802.3u
  • Поддержка IEEE 802.3x flow control
  • Autonegotiation & Auto-MDIX
Интерфейс Е1 Framed/ Unframed
  • Электрический интерфейс: G.703
  • Скорость передачи: 64-2048 Kbps с шагом 64 Kbps
  • Режим работы: дуплексный
  • Линейный код: HDB3
  • Импеданс: 120 Ohm Balanced
  • Допустимое дрожание частоты: ITU-T G.823
  • Допустимое затухание сигнала: 43 дБ (1024 кГц)
  • Cинхронизация: внутренняя/внешняя
  • Режим fractional E1
  • Автоматическая передача признака аварии
  • Режим удаленного шлейфа

Информация для заказа

Модели Характеристики
qBRIDGE-201-DC Мультиплексор "Drop & Insert": E1 + LAN в порт E1 , 220VAC/ -36-72VDC
qBRIDGE-201 Мультиплексор "Drop & Insert": E1 + LAN в порт E1 (framed), 220VAC

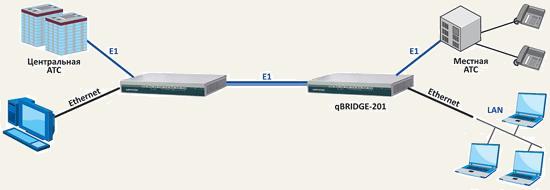

"Врезка" канала данных в свободные тайм-слоты потока E1
