Многофункциональное модульное устройство
ГМ-2-MPR

ГМ-2-MPR является модульным многофункциональным изделием, поддерживающим различные типы интерфейсов и позволяющим осуществлять передачу данных по различным физическим средам и каналам связи.

Благодаря гибкости настройки, ГМ-2-MPR совмещает в себе функциональность модема, мультиплексора, голосового шлюза, коммутатора и маршрутизатора.

Устройство поддерживает интерфейсы SHDSL.bis, E1, FXS/FXO/ТЧ, RS-232 и Ethernet.

Интуитивно понятный web-интерфейс устройства позволяет производить безошибочную настройку требуемого функционала, а широкий набор сетевых протоколов, таких как SNMP и syslog – непрерывный мониторинг его работы.

  • Характеристики

    Конструктивное исполнение:
    • металлический корпус 1U, 19”.
    Интерфейсные модули:
    • MPR-хE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1;
    • MPR-хSHDSL-VQ — модули с одним и двумя портами SHDSL.bis;
    • MPR-2xSHDSL-VQ-RPT240 — модуль с двумя портами SHDSL.bis и функцией передачи дистанционного питания;
    • MPR-4xRS232 — модуль с четырьмя портами RS-232;
    • MPR-4xVS — модуль с четырьмя слотами для установки голосовых субмодулей;
    • MPR-2xFXS — субмодули с двумя портами FXS, FXO или ТЧ.
    Управление и мониторинг:
    • Web-интерфейс;
    • Syslog;
    • TFTP — сохранение и загрузка конфигурационного файла и обновление программного обеспечения;
    • внутриполосное управление по каналам Ethernet, G.703/E1, SHDSL.
    Диагностика:
    • ping, traceroute;
    • возможность включения локальных и удалённых шлейфов;
    • аварийная светодиодная индикация.
    Питание:
    • ~220 В;
    • =36...72 В.


  • Модули MPR

    Модули MPR предназначены для подключения оборудования ГМ-2-MPR к различным сетям передачи данных и расширению его функциональных возможностей.

    MPR-E1 / MPR-2xE1 / MPR-4xE1 / MPR-8xE1 — модули с одним, двумя, четырьмя и восемью портами G.703/E1:

    • линейный интерфейс: G.703, ГОСТ 27767-88;
    • цикловая структура: отсутствует/G.704;
    • чувствительность приёмника: -12 дБ / -43 дБ;
    • линейный код: HDB3 и AMI.
    Модули предназначены для подключения оборудования ГМ-2-MPR к сетям передачи данных SDH/PDH, радиорелейным линия связи, телефонным станциям и т.п.

    MPR-SHDSL-VQ / MPR-2xSHDSL-VQ / MPR-2xSHDSL-VQ-RPT240 — модули с одним и двумя портами SHDSL:
    • физическая линия: 1 или 2 витые пары;
    • параметры линейного интерфейса согласно рекомендациям:
      • ITU G.SHDSL (ITU-T G.991.2, G.994.1);
      • ETSI SDSL (ETSI TS 101 524).
    • модуляция: TCPAM-8, TCPAM-16, TCPAM-32, TCPAM-64 и TCPAM-128;
    • скорость передачи данных: от 192 до 14080 кбит/с;
    • встроенный источник дистанционного питания (в модификации RPT240).

    Модули в составе оборудования ГМ-2-MPR применяются при построении широкополосных сетей абонентского доступа по медным линиям.

    MPR-4xRS232 — модуль с четырьмя портами RS-232:
    • интерфейс: RS-232 (V.24/V.28);
    • количество портов: 4;
    • скорость передачи данных: до 230 кбит/с;
    • режим передачи данных: асинхронный;
    • режим работы: DCE или DTE;
    • управление потоком данных: аппаратное или программное.

    Модуль применяется для передачи данных RS-232 через каналы TDM или SHDSL, а также для организации терминальных серверов.

    MPR-4xVS — голосовой модуль с четырьмя слотами для установки субмодулей MPR-2xFXS / MPR-2xFXO / MPR-2xVF:

    Допускается установка субмодулей с портами FXS, FXO и ТЧ одновременно.

    MPR-2xFXS / MPR-2xFXO — субмодуль с двумя портами FXS или FXO:
    • интерфейс: FXS или FXO;
    • количество портов: 2;
    • способ набора номера: импульсный и тональный;
    • поддержка режима FXS-FXS.

    Субмодуль используется совместно с голосовым модулем MPR-4xVS для подключения к ГМ-2-MPR традиционных АТС, аналоговых телефонных аппаратов и факсов.

    MPR-2xVF — субмодуль с двумя портами ТЧ:
    • интерфейс: двух или четырёхпроводный канал ТЧ;
    • количество портов: 2;
    • уровни передачи/приёма в четырёхпроводном режиме:
      • оконечный режим: –13 дБ / 4 дБ;
      • транзитный режим: 4 дБ / 4 дБ.
    • уровни передачи/приёма в двухпроводном режиме:
      • оконечный режим: 0 дБ / –7 дБ;
      • транзитный режим: –3,5 дБ / –3,5 дБ.

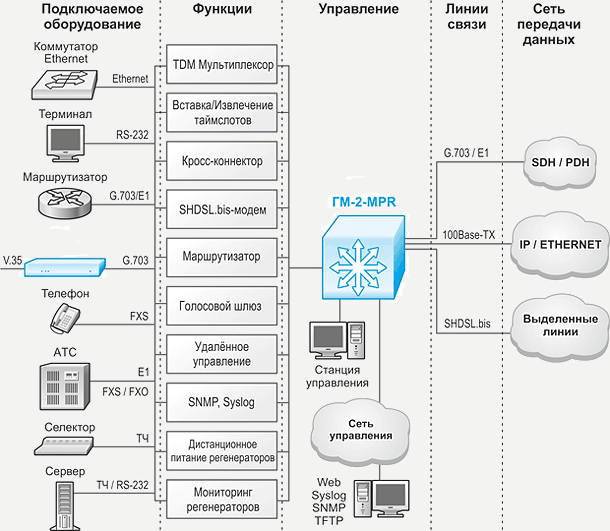

  • Варианты применения



  • Преимущества

    • модульная конструкция;
    • гибкость в выборе интерфейсов;
    • встроенный 4-х портовый управляемый коммутатор Ethernet;
    • удобство настройки через web-интерфейс;
    • возможность сохранения и загрузки конфигурации;
    • гарантия 5 лет.


    Зависимость скорости передачи данных от длины и диаметра кабеля (в расчёте на одну пару):

    Максимальная
    скорость, кбит/с
    (по одной паре)    		 Максимальная длина линии, км,
    при использовании кабеля типа:
    TПП-0,4 TПП-0,5 КСПП-0,9 КСПП-1,2 ЗКП-1,2 МКС-1,2
    1024 5,3 7,8 17 18,2 28 30
    2048 4,3 6,2 12 13,3 20 21
    4096 3 4,6 8 10,5 12 14
    5696 2,5 3,6 7 7,7 10 11
    6144 2,3 3,4 5,7 6,3 8,5 9
    10240 1,4 2 4,5 5 6,8 7,2
    14080 0,8 1,2 3,7 4,1 5,6 5,9



    Версия ПО Описание
    v2362 22.09.2015 Добавлено/изменено:
    • обновлен SSL-сертификат, используемый при управлении устройством через Web-браузер
    Исправлено:
    • ошибка при настройке мультиплексирования 31-го таймслота потока Е1
    v2353 28.04.2014 Добавлено/изменено:
    • возможность работы VoIP через NAT
    • возможность работы одного порта RS-232 одновременно на несколько удалённых портов RS-232 в режиме точка-многоточка
    • опция TCP_CORK для снижения пропускной способности, требуемой для передачи RS-232 через IP
    • режим автоматического определения скорости SHDSL-соединения
    • режим автоматической подстройки скорости SHDSL-соединения в зависимости от значения SNR
    Исправлено:
    • сброс настроек громкости в голосовых каналах после перезагрузки устройства
    • ошибка в уставновке режима четности на портах RS-232
    • убрана возможность сохранить пустой MAC-адрес для сетевого интерфейса
    v2263 23.07.2012 Добавлено/изменено:
    • возможность выбора режима балансировки на интерфейсе bond
    • включена аппаратная поддержка watchdog
    • скрипт сброса к заводским настройкам
    Исправлено:
    • работа VoIP, когда в таблице Router ID в качестве локального адреса установлен адрес виртуального интерфейса (bridge, VLaN)
    • передача сигнала Dtr на RS-232 при мультиплексировании
    • на интерфейсах DSL исправлено значение MTU
    • отключено автоматическое обновление статистики
    • удалены параметры SIP-прокси в VoIP
    • на интерфейсе DSL значение clkmode по умолчанию изменено c plesio на sync
    • передача голосовых данных по Ethernet в режиме точка-многоточка
    • отображение раздела VoIP в браузере Internet Explorer 8
    v2223 03.10.2011 Добавлено/изменено:
    • передача голосовых данных в режиме точка-многоточка
    Исправлено:
    • не восстанавливался ТЧ канал после перезагрузки устройства с младшим IP
    • удаление или добавление динамического интерфейса (bridge, bond, vlan) приводило к многократному повторению физических интерфейсов E1, dsl в списке System/Info/Hardware information
    • после удаления dsl интерфейса, работающего в режиме Slave, не восстанавливались его прежние настройки - метода назначения адреса, флагов auto, enabled
    • ошибка добавления подинтерфейсов в бридж
    • отображения главного меню в браузере Internet Explorer 8
    • изменение Hostname отображалось только после перезагрузки устройства
    v1957 21.10.2010
    Добавлено:
    • возможность передавать данные RS-232 через IP
    • поддержка до 16 голосовых портов
    • мониторинг системных параметров и портов SHDSL по SNMP
    Изменено:
    • Web-интерфейс
    v1382 09.07.2009
    Добавлено / изменено:
    • поддержка модулей с портами G.703/E1: MPR-4хЕ1, MPR-8xE1
    • поддержка модулей с портами RS-232: MPR-2хRS232-DCE, MPR-2хRS232-DTE, MPR-4хRS232-DCE, MPR-4хRS232-DTE
    • поддержка голосовых модулей: MPR-2xVS, MPR-4xVS
    • поддержка субмодулей: MPR-2xFXS, MPR-2xFXO, MPR-2xVF
    • новый Web-интерфейс
    • добавлена возможность настройки зависимости состояния портов — в случае изменения состояния ведущего порта, меняется состояние ведомого порта
    Исправлено:
    • совместимость с TFTP-серверами различных производителей
    • ошибки в работе интерфейса E1
    • ошибки в работе интерфейса DSL
    v1050 01.07.2008
    • Добавлено подменю EOC для ведения статистики SHDSL-соединения
    • Добавлена возможность установки заворотов (loopback) на портах Е1
    v1028 16.06.2008
    • Первая поставляемая версия ПО для ГМ-2-MPR
