Конвертер-мультиплексор ИКМ-15 c АДИКМ сжатием
|
ИКМ-15 конвертер-мультиплексор предназначен для подключения современной аппаратуры связи к компонентам существующих цифровых сетей, построенных на аппаратуре ИКМ-15.
ИКМ-15 выполнен как MiniRack высотой 1U со свободным слотом для установки стоечного модуля семейства FlexGain или FlexDSL. В качестве стоечных модулей могут использоваться как модули построения линейного тракта (FlexDSL Orion) по выделенным парам или модули цифровых оптических трактов FlexGain FOM4E, так и аппаратура абонентского доступа FlexGain Access Discovery. Наличие Ethernet-интерфейса предоставляет пользователю возможность выделения необходимого количества тайм слотов для передачи Ethernet-трафика.
|
|
Оборудование позволяет подключаться к различным версиями аппаратуры ИКМ-15 «ИВА», ИКМ-15 «КЕДР» и АТС «СОСНА».
ОСОБЕННОСТИ
- Интерфейс E1 G.703/G.704 для подключения к аппаратуре FlexGain (FlexDSL)
- До 2 интерфейсов ИКМ-15
- Сжатие 4, 8 тайм слотов АДПСМ (ITU-T G.726) (опция)
- Интерфейс Еthernet (опция)
- Встроенный мультиплексор
СХЕМЫ ПРИМЕНЕНИЯ

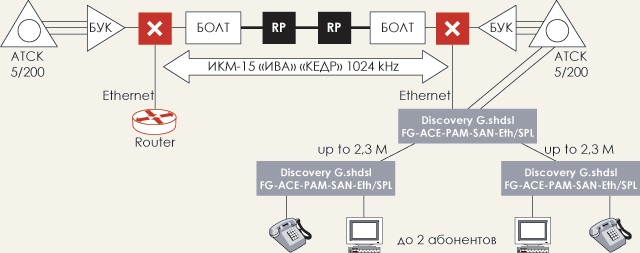

Выделение нескольких канальных интервалов для предоставления доступа Интернет в школы при сохранении ИКМ-15 тракта
Комплект оборудования
- FG-ACE-MRU-DC-2PCM15-Eth – 2 шт.
- FG-ACE-PAM-SR2L-Eth/SPL – 1 шт.
- FG-ACE-PAM-SAN-Eth/SPL – 2 шт.

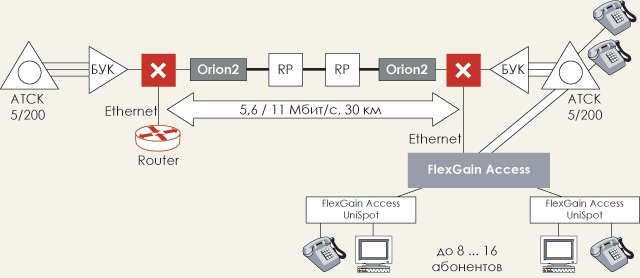

Передача потока ИКМ-15 через современные цифровые системы для предоставления высокоскоростного доступа Интернет в школы
Комплект оборудования
- FG-ACE-MRU-DC-PCM15 – 2 шт.
- FG-ACE-PAM-SR2L-E1/Eth V9 – 2 шт.
- FG-ACE-PAM-RPL – до 6 шт.
- FG-ACE-16 – 1 шт.
- FlexGain Accesss UniSpot – до 16 шт.

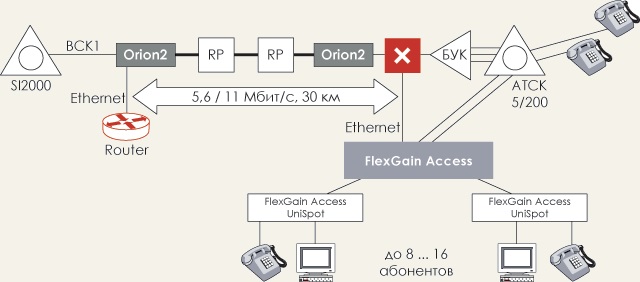

Подключение АТСК к цифровой АТС через современные цифровые системы и предоставление высокоскоростного доступа Интернет в школы
Комплект оборудования
- FG-ACE-MRU-DC-PCM15 – 1 шт.
- FG-ACE-PAM-SR2L-E1/Eth V9 – 2 шт.
- FG-ACE-PAM-RPL – до 6 шт.
- FG-ACE-16 – 1 шт.
- FlexGain Access UniSpot – до 16 шт

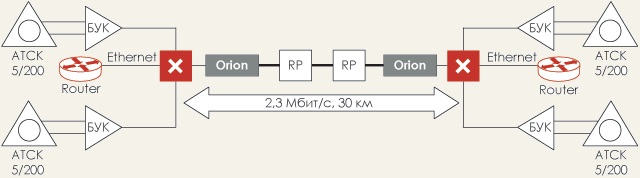

Передача 2 потоков ИКМ-15 через современные цифровые системы с возможностью высвобождения пар кабеля
Комплект оборудования
- FG-ACE-MRU-DC-2PCM15-Eth – 2 шт.
- FG-ACE-PAM-SR2L-E1/Eth V5 – 2 шт.
- FG-ACE-PAM-RPL – до 6 шт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Сетевой интерфейс Е1
| |
Стандарт МСЭ-Т
|
G.703/G.704
| |
Линейный код
|
HDB3
| |
Синхронизация
|
Внешняя (G.703.10), восстановленная из Е1,
восстановленная из линии, внутренняя
| |
Кадрирование МСЭ-Т
|
G.704
| |
Джиттер МСЭ-Т
|
G.823
| |
Волновое сопротивление
|
120 Ом
| |
Сетевой интерфейс Еthernet
| |
Стандарт
|
10/100BaseT
| |
Мост
|
IEEE 802.1d
| |
Передача тэгов IEEE 802.1q
|
Поддерживается прозрачно
| |
Сетевой интерфейс ИКМ15
| |
Скорость передачи в каждом направлении
|
1024 кбит/с ±50 ppm
| |
Линейный код
|
AMI, NRZ
| |
Волновое сопротивление
|
120 Ом
|
Допустимые отклонения тактовой частоты
входного сигнала
|
±50 ppm
| |
Пределы затухания линии
|
0 … 6 дБ на частоте 512 кГц
| |
Cжатие голосовых каналов
|
АДИКМ (ITU-T G.726)
| |
Количество голосовых каналов
|
4/8/15
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-ACE-MRU-DC-PCM15
|
Универсальный конструктив MiniRack для установки модуля в исполнении SubRack, встроенный конвертер на 1 интерфейс для подключения к аппаратуре ИКМ-15, 1 интерфейс G.703, последовательный порт управления, «сухие» контакты реле аварий, DC-питание
|
|
|
FG-ACE-MRU-DC-2PCM15-Eth
|
Универсальный конструктив MiniRack для установки модуля в исполнении SubRack, встроенный мультиплексор на 2 интерфейса для подключения к аппаратуре ИКМ-15, 1 интерфейс G.703 и Ethernet, последовательный порт управления, «сухие» контакты реле аварий, DC-питание
|
|
|
|
|
