FlexGain Access TDMoIP-SR
|
Оборудование FG-ACE-TDMoIP-SR-4E1 предназначено для передачи до четырех потоков Е1 и RS232, используя в качестве транспортной среды высокоскоростные сети с пакетной коммутацией. Оборудование имеет конструктивное исполнение в виде модуля для установки в универсальную кассету (SubRack). При необходимости установки одного модуля в 19" стойку используется универсальный конструктив FG-MRU-xxx, для настольного варианта используется модуль FG-LIT. Оборудование FG-ACE-TDMoIP-SR-4E1 может работать как в кассетах FG-R-PCM/W, так и в модернизированных кассетах FG-R-PCM/W-E.
ОСОБЕННОСТИ
- Передача до четырех потоков Е1 через IP-сети
- Соединения «точка-точка» и «точка-многоточка»
- Возможность передачи неструктурированного, структурированного или неполного потока Е1
- Передача Ethernet-трафика
- Встроенный switch с четырьмя портами 10/100BaseT
- 4 «транстпортных» асинхронных порта RS232 с максимальной скоростью передачи до 57600 кбит/с
- Cетевой интерфейс 10/100BaseT
- Локальное управление через VT100
- Удаленное управление через Telnet, HTTP или по протоколу SNMP
|
|
Ниже приведены значения основных параметров для оборудования FG-ACE-TDMoIP-SR-4E1 для каждого потока Е1.
|
Размер буфера приходящих пакетов для каждого порта Е1
|
512 мс
| |
Размер пакета (байт)
|
nx48, n=1 … 30
|
Требования на джиттер и вандер восстановленного
синхросигнала
|
в соответствии со стандартом
ETSI EN300 462-5 дляSDH-систем
| |
Требуемая ширина полосы для одного потока Е1
|
пакет 48 байт
пакет 1440 байт
|
4096 кбит/с
2127 кбит/с
| |
Время задержки пакета оборудованием FG-ACE-TDMoIP
|
пакет 48 байт
пакет 1440 байт
|
192 мкс
5600 мкс
|

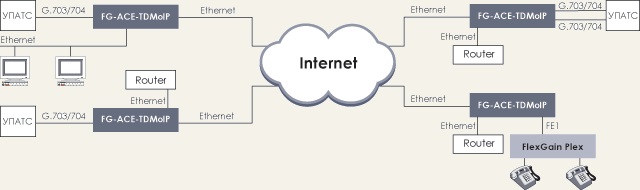

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Сетевые интерфейсы
| |
Интерфейс
|
10/100BaseT
| |
Стандарты
|
IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX
| |
Тип/скорость передачи
|
автоопределение 10/100 Мбит/с, автоопределение кабеля, full-duplex, half-duplex
| |
Количество интерфейсов
|
до 4
| |
Тип разъема
|
RJ-45
| |
Пользовательские интерфейсы
| |
Интерфейсы Е1
| |
Стандарты
|
ETS 300 166, ETSI TS 101 135, ITU-T Rec. G.703, G.704, G.706, G.711, G.732, G.755, G.796, G.823, G.824, I.431
| |
Количество интерфейсов
|
до 4
| |
Скорость передачи
|
2,048 Мбит/с
| |
Импеданс
|
120/75 Ом
| |
Тип разъема
|
RJ-45
| |
Линейное кодирование
|
HDB3
| |
Фреймирование
|
Unframed, CAS, CCS, CRC-4
| |
Интерфейсы Ethernet
| |
Стандарты
|
IEEE 802.3 10BaseT, IEEE 802.3u 100BaseTX, IEEE 802.1p VLAN, IEEE 802.1q QoS, IEEE 1P/Q Tagged VLAN, IEEE 802.1D Spanning tree
| |
Количество интерфейсов
|
до 3
| |
Тип/скорость передачи
|
автоопределение 10/100 Мбит/с, автоопределение кабеля, full-duplex, half-duplex
| |
Тип разъема
|
RJ-45
| |
Количество VLAN
|
макс. 512
| |
Асинхронные интерфейсы
| |
Стандарт
|
EIA-232, V.24
| |
Количество интерфейсов
|
4
| |
Скорость передачи
|
1200, 2400, 4800, 9600, 19200, 38400, 57600 кбит/с
| |
Тип разъема
|
DB-15
| |
Синхронизация
| |
Источники синхросигнала
|
внутренний, выделенный из Е1, восстановленный, внешний
| |
Управление
| |
Локальное управление
|
VT100
| |
Удаленное управление
|
Telnet, HTTP, SNMP
| |
Питание
| |
Напряжение питания
|
-36 … -72 В
| |
Потребляемая мощность
|
< 12 Вт
| |
Климатические условия
| |
Хранение
|
-25 … +55°С
| |
Транспортировка
|
-40 … +70°С
| |
Эксплуатация
|
-5 … +45°С
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-ACE-TDMoIP-SR-4E1
|
Модуль для установки в универсальную кассету для передачи четырех потоков Е1 через IP-сеть
|
|
|
