Модемы для построения медно-оптических транспортных сетей семейства FlexDSL Orion3
|
Замена среды передачи с меди на оптику связана с проведением большого обьема строительных работ по прокладке оптического кабеля. Обычно магистральный кабель располагается в зоне земельного отчуждения газо-нефте-провода, и проведение строительных работ может быть согласовано в более короткие сроки.
|
|
Протяженность линии связи до ГРС или КП могут составлять до 10 … 20 км в направлении от магистрали. Проведение земельных работ требует согласования с местными властями.
Наиболее перспективным представляется решение построения гибридных медно-оптических сетей, где магистральный кабель постепенно заменяется на оптический, а ответвления на ГРС(КП) остаются на меди. Для построения гибридных транспортных линий связи применяется оптический регенератор FlexDSL Orion3.
Оптический регенератор FlexDSL Orion3
Предназначен для регенерации оптического магистрального сигнала с возможностью передачи данных по 4 направлениям по медным кабелям.
Совместим с модемами FlexDSL Orion3, которые установлены ранее на магистральных сетях.
- До 2 оптических интерфейсов типа SFP (имеется возможность оптимально подобрать требуемый оптический приемопередатчик по количеству волокон и дальности
- До 4 DSL-интерфейсов для возможности ответвления данных до ГРС (КП). Каждый DSL-интерфейс имеет возможность работать по 4 проводной линии связи и обеспечивать скорости не менее 10 Мбит на расстояниях 8 км кабеля КСПП 1х4х0.9
- DSL-интерфейсы могут быть использованы для построения магистрального канала на существующем медном кабеле и использоваться как резерв
- Встроенный Ethernet Layers 2 switch обеспечивает протоколы резервирования передачи данных по медным кабелям и оптике
- Обеспечивает возможность подключения аппаратуры в местах установки регенератора по интерфейсу Ethernet
- Обеспечивает возможность удаленного питания регенераторов как по магистрали, так и со стороны ГРС (КП)
- Схемы питания обеспечивают «горячее» резервирование регенератора по питанию и увеличивают надежность системы
- Обеспечивает выделение до 50 Вт мощности для дистанционного питания внешней аппаратуры, установленной в непосредственной близости от регенератора. В качестве такой аппаратуры могут применяться системы передачи Wi-Fi или WiMAX, либо аналогичные
- Различные варианты конструктивного исполнения IP67, IP68
- Служебная связь (опция)
Оптический регенератор FlexDSL Orion3 обладает всеми свойствами присущими аппаратуре FlexDSL Orion3:
- климатические условия эксплуатации -40 … +55°С;
- «сухие» контакты вскрытия/затопления;
- функции балансировки/резервирования передаваемых данных;
- удаленное обновление прошивок;
- расширенная система диагностики работы аппаратуры;
- низкое энергопотребление.

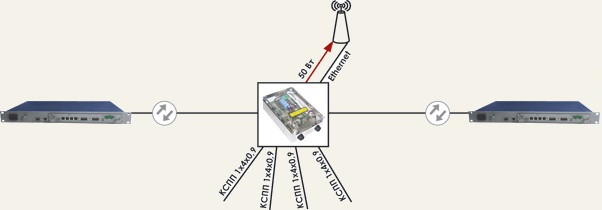

СХЕМЫ ПРИМЕНЕНИЯ

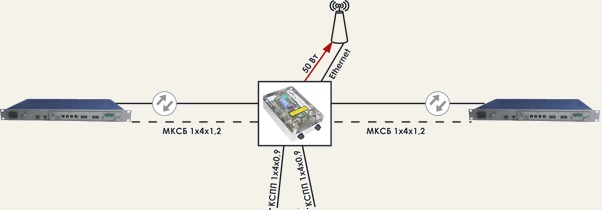

2. Использование медных магистральных кабелей как резервный канал передачи данных

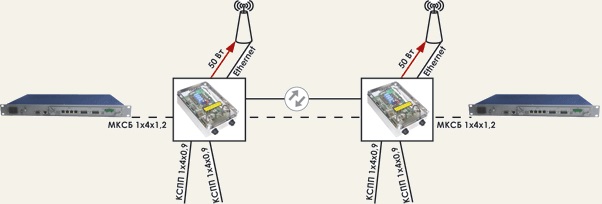

3. Поэтапная замена магистрали на оптику
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
FG-PAM-MR2L-OP-2E1B/
4Eth/2VC/2RS
|
Оконечный модем SHDSL.bis, MiniRack 2U, 2 пары 15240 кбит/с по каждой паре, порт SFP, 2*G.703, 4*10/100BaseT, локальное питание генерация ДП 200/350В , порт лок. управления, реле аварий, 2 канала ТЧ, 2 канала RS485, локальное питание
|
|
FG-PAM-IP2L-OP-4Eth/
2VC/2RS
|
Оконечный модем SHDSL.bis, в защищенном корпусе IP67 (силумин), 2 пары 15240 кбит/с по каждой паре, порт SFP, 4*10/100BaseT, локальное питание генерация ДП 200/350 В, порт лок. управления, реле аварий, 2 канала ТЧ, 2 канала RS485, локальное питание
|
|
FG-PAM-RG2N-OP-4DSL/
4Eth/2VC/2RS
|
