Модемы FlexDSL Orion3 для построения цифровых опорных сетей
|
Для построения цифровых опорных сетей большой протяженности, а также для замены аналоговых систем ИКМ-15, ИКМ-30, К-60, К-120, применяются модемы FlexDSL Orion3 с увеличенной мощностью дистанционного питания (ДП). Для увеличения дальности цифрового тракта используются регенераторы FlexDSL Orion3, которые устанавливаются непосредственно в НУП. В зависимости от количества регенераторов, типа кабеля и протяженности линии оператор может выбрать системы с различным типом и напряжением ДП.
ОСОБЕННОСТИ
- Передача мультисервисного потока данных (E1 и Ethernet)
- Автоматическое конфигурирование регенераторов при включении
- Независимый сквозной служебный канал управления, встроенные команды доступа к удаленным устройствам по служебному каналу
- Различные схемы подачи дистанционного питания FlexDSL Orion3
- Независимое ДП регенераторов по двум парам с возможностью резервирования ДП в случае обрыва одной из пар
- ДП по фантомной паре для построения протяженных цифровых трактов
- До девяти регенераторов в одном плече ДП
- Регенератор в исполнении IP67, входы «сухих» контактов
|
|

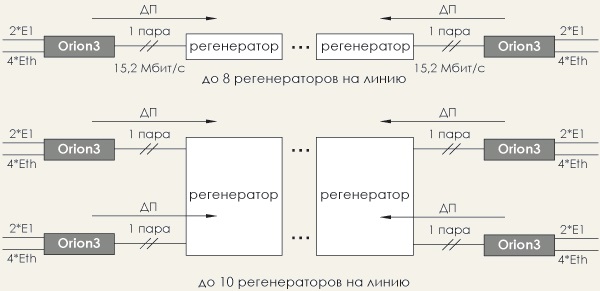

СХЕМА ПРИМЕНЕНИЯ
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-PAM-SRL-2E1B/4Eth-RP, V11
|
Модуль FlexDSL, SubRack, 1*SHDSL, 1 пара, 15240 кбит/с, LTU, Master/Slave, 2*E1 120 Ом, 4*10/100BaseT, ЛП, генерация ДП 120/200 В/тока обтекания
|
|
|
FG-PAM-SR2L-4E1B/4Eth-RP, V11
|
Модуль FlexDSL, SubRack, 2*SHDSL, 2 пары, 15240 кбит/с по каждой паре, LTU, 2*Master/2*Slave, 4*E1 120 Ом, 4*10/100BaseT, ЛП, генерация ДП 120/200 В/тока обтекания
|
|
|
FG-PAM-SR2L-4E1B/4Eth-2RP, V11
|
Модуль FlexDSL, SubRack, 2*SHDSL, 2 пары, 15240 кбит/с по каждой паре, LTU, 2*Master/2*Slave, 4*E1 120 Ом, 4*10/100BaseT, ЛП, генерация 2*ДП 120/200 В/тока обтекания,
|
|
|
FG-PAM-SR2L-4E1B/4Eth-350, V11
|
Модуль FlexDSL, SubRack, 2*SHDSL, 2 пары, 15240 кбит/с по каждой паре, LTU, 2*Master/2*Slave, 4*E1 120 Ом, 4*10/100BaseT, ЛП, генерация ДП 200/350 В
|
|
|
FG-PAM-RGN-Eth, V10
|
Регенератор SHDSL.bis, в защищенном корпусе IP67 (силумин), 1 пара, 15240 кбит/с, 1*10/100BaseT, прием ДП до 200 В
|
|
|
FG-PAM-RG2N-Eth, V10
|
Сдвоенный регенератор SHDSL.bis, в защищенном корпусе IP67 (силумин), 2*1-пара/1*2-пары, 15240 кбит/с по каждой паре, 1*10/100BaseT, прием ДП до 200 В
|
|
|
FG-PAM-RG2N-350, V10
|
Регенератор SHDSL.bis, в защищенном корпусе IP67 (силумин), 2 пары, 15240 кбит/с по каждой паре, прием ДП до 350 В
|
|
|
FG-PAM-RG2N-Eth-350, V10
|
Регенератор SHDSL.bis, в защищенном корпусе IP67 (силумин), 2 пары, 15240 кбит/с по каждой паре, 1*10/100BaseT, прием ДП до 350 В
|
|
|
FG-PAM-RG2N-2Eth-350, V10
|
Регенератор SHDSL.bis, в защищенном корпусе IP67 (силумин), 2 пары, 15240 кбит/с по каждой паре, 2*10/100BaseT, прием ДП до 350 В
|
|
|
