Универсальная платформа FlexGain
FlexGain FOM4E
|
FlexGain FOM4E предназначен для передачи 1 … 4 потоков Е1 G.703 и Ethernet трафика по одному или двум волокнам одномодового оптического кабеля. Мультиплексор может устанавливаться в любой универсальный конструктив платформы FlexGain. В мультиплексоре предусмотрено место для установки мезонинной (дочерней) платы с 4-мя портами E1. Управление оборудованием производится через порт RS232, Telnet, HTTP или по протоколу SNMP.
FlexGain FOM4E может применяться:
- для передачи цифрового потока по волоконно-оптическим соединительным линиям между АТС;
- для подключения базовых станций систем мобильной связи к АТС;
- для организации доступа к магистральным IMS-сетям;
- для подключения систем DSLAM к IP сетям;
- для объединения локальных сетей со скоростью 100 Мбит/с в линии.
|
|
ОСОБЕННОСТИ
- Экономическая эффективность решения
- Передача 1 … 4 потоков Е1
- Передача трафика Ethernet со скоростью до 100 Мбит/с
- Используются оптические приемопередатчики SFP на 15, 40, 80, 100, 120 и более километров
- Возможность установки дополнительного модуля 4-x потоков Е1

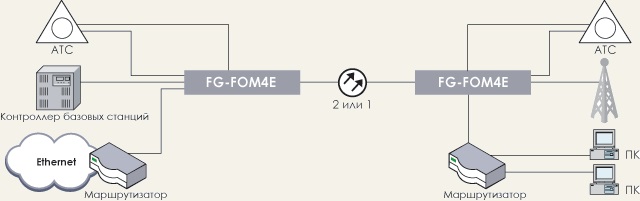

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптический интерфейс
| |
Для работы по оптическому волокну используются SFP-модули со скоростью передачи 155 Мбит/с, параметры которых подбираются в зависимости от характеристик оптического кабеля
| |
Интерфейс Е1
| |
Импеданс
|
120 Ом
| |
Количество портов
|
4/8
| |
Скорость передачи
|
2048 кбит/с ±50 ppm
| |
Линейный код
|
HDB3
| |
Стандарт
|
ITU-T G.703
| |
Фазовые дрожания
|
в соответствии с рек. G.742, G.823
| |
Интерфейс Ethernet
| |
Стандарт
|
IEEE 802.3/802.1q
| |
Количество портов
|
1
| |
Тип интерфейса
|
10/100BaseT (автоопределение)
| |
Скорость передачи
|
до 100 Мбит/с
| |
Контроль потока
|
full/half duplex
| |
Макс. размер пакета
|
1536 байт
| |
Питание
| |
FG-FOM4E
|
-36 … -72 В
| |
Потребляемая мощность
| |
FG-FOM4E
|
< 15 Вт
| |
Условия эксплуатации
| |
Температурный режим
|
0 … 60°С
| |
Относительная влажность
|
5 … 95%, без конденсата
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-FOM4E-RM, V1
|
Оптический (1+0) мультиплексор для передачи 4 потоков Е1 и
Ethernet 10/100BaseT 100 Мбит/с, конструктив для установки в конструктивы FlexGain, с возможностью установки модулей расширения 4Е1.
Оптический SFP-приемопередатчик в комплект не входит
|
|
|
FG-FOM4E-RM, 4E1
|
Модуль расширения 4E1 для мультиплексоров FG-FOM4E-RM, V1
|
|
|
