TDM Based Shdsl.bis — Ext Модемы FlexDSL Orion3
|
Серия модемов FlexDSL Orion3 является дальнейшим развитием линейки модемов операторского класса FlexDSL Orion2 и FlexDSL Orion1.5, основанной на самых современных Shdsl.bis стандартах и его расширениях (ITU-T G.991.2 & ETS TS 101 524). Модемы FlexDSL Orion3 совместимы с модемами предыдущих серий (FlexDSL Orion2 и FlexDSL Orion1.5) в большинстве типовых схем применения. Оператор имеет возможность дальнейшего развития своей сети на базе нового оборудования без замены уже установленного.
Модемы FlexDSL Orion3 поддерживают кодирование TC-PAM4/8/16/32/64/128, что, с одной стороны, позволяет обеспечить совместимость с предыдущей серией модемов, с другой — кодирование TC-PAM64/128 позволяет увеличить скорость или дальность соединения по сравнению с FlexDSL Orion2.
|
|
|
TDM Based Shdsl.bis Ext Модемы FlexDSL Orion3
|
|
|
При разработке модемов FlexDSL Orion3 особое внимание уделялось поддержке функций QoS (quality of service) необходимых для предоставления качественной интегрированной услуги Triple Play (высокоскоростной доступ в Интернет, кабельное телевидение и телефонная связь). В модемах реализованы функции обработки VLAN-пакетов согласно идентификаторам и приоритетам VLAN, реализованы траффик-дескрипторы CBR и UBR класса 4, реализованы функции ограничения скорости на входе Ethernet для различных сервисов.
Поддержка расширенных возможностей стандарта Shdsl.bis Extended позволяет организовывать симметричную передачу данных на скоростях до 15,2 Mбит/с по каждой паре. Широкий набор режимов работы модемов по DSL-каналам, такие как резервирование или объединение (агрегация) с автоматической балансировкой пропускной способности DSL-каналов, позволяет строить надежные цифровые мосты со скоростями 60,8 Mбит/с по четырем парам.
Модемы FlexDSL Orion3 поддерживают до 4хE1 интерфейсов с поддержкой режимов ITU-T G.703/G.704, до 4 портов управляемого Ethernet Layer 2 switch (10/100BaseT) с поддержкой VLAN-функций и универсальный цифровой интерфейс Nx64 который может быть использован как V.35, V.36, X.21 или V.24 (RS232). Возможна установка дополнительных интерфейсных карт с поддержкой голосовых интерфейсов FXO, FXS и карт сбора/управления телемеханикой.
Модернизированный источник питания позволяет осуществлять дистанционное питание регенераторов по фантомным цепям на расстояние до 120 км. Можно устанавливать до 9 регенераторов в одном плече дистанционного питания.
Модемы FlexDSL Orion3 поддерживают расширенный температурный диапазон -40 … +55°С.
Преимущества протокола Shdsl.bis-Ext
В модемах FlexDSL Orion3 используются самые последние разработки фирмы Infineon, лидера по производству xDSL-микросхем. На сегодняшний день Infineon занимает доминирующее положение на рынке xDSL-оборудования для передачи симметричных потоков данных.
Отличительными особенностями последних разработок, являются:
- поддержка новых типов кодировки TC-PAM64 и TC-PAM128, которые были недоступны в стандарте Shdsl.bis;
- возможность гибкого задания скорости передачи для каждого типа модуляции. Например, пользователь может осуществлять передачу 2 мегабитного цифрового потока, используя любую модуляцию от TC-PAM4 до TC-PAM128 в зависимости от уровня шумов и параметров затухания конкретной физической пары;
- максимальная скорость передачи данных достигается на модуляции TC-PAM128 и составляет 15,2 Мбит/с;
- модуляция TC-PAM128 имеет в 1,5 раза более узкий спектр, чем спектр модуляции TC-PAM32 для Shdsl.bis, а это означает, что равное затухание сигнала происходит на больших длинах кабеля. Как результат, можно строить цифровые каналы большей дальности на магистральных типах кабелей (с низкими уровнем помех).

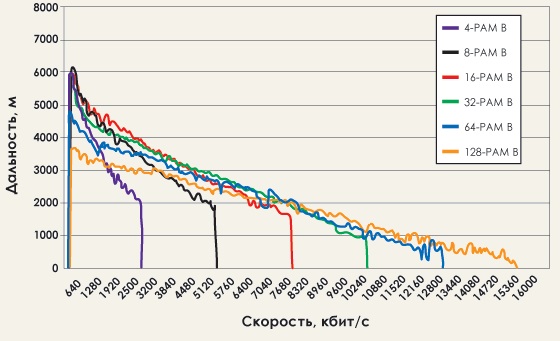

Ниже представлен график зависимости дальности передачи данных от скорости в линии при различных типах модуляции на кабеле ТПП-0.4.
Дальность работы аппаратуры FlexDSL Orion3 на различных типах кабелей
Ниже представлена таблица максимальной дальности (в км) работы модемов FlexDSL Orion3 с вероятностью ошибки не хуже 10E-7 в кабельных системах с низким уровнем шумов (по одной физической паре).
|
Кабель
|
ТПП
0.4
|
ТПП
0,5
|
ТЦП
0,64
|
КСПП
0,9
|
КСПП
1,2
|
ЗКП
1,2
|
МКСБ
1,2
| |
скорость
| |
1024 кбит/с
|
6
|
7
|
11,5
|
16
|
17
|
25
|
28
| |
2048 кбит/с
|
4,5
|
6,5
|
8,5
|
11
|
12
|
17
|
19
| |
4096 кбит/с
|
2,7
|
4
|
5,5
|
7
|
8
|
10
|
12
| |
5704 кбит/с
|
2,2
|
3
|
5
|
6
|
7
|
8
|
10
| |
8192 кбит/с
|
1,8
|
2,4
|
3,2
|
4
|
5
|
6
|
8
| |
11,4 Мбит/с
|
1,2
|
1,6
|
2,1
|
2,7
|
3
|
4
|
5
| |
15,2 Мбит/с
|
1
|
1,2
|
1,6
|
2,3
|
2,5
|
2,8
|
3
|
Диапазон рабочих температур и эффективность цепей дистанционного питания регенераторов
Цепи приема дистанционного питания регенераторов FlexDSL Orion3 подверглись существенной модернизации, что позволило снизить потери на преобразованиях в источниках ДП в среднем на 15 … 20% во всем диапазоне питающих напряжений, по сравнению с моделями FlexDSL Orion2 аналогичной комплектации. Использование более энерго-эффективного CPU с возможностью отключения неиспользуемых цепей, позволило увеличить эффективность регенераторов в целом. Это означает, что пользователи аппаратуры FlexDSL Orion3 теперь могут устанавливать в линк на один регенератор больше без изменения схемы дистанционного питания, что особенно важно на кабелях ТПП-0,4/0,5, которые имеют существенные ограничения по напряжению ДП.
Использование компонентов индустриального диапазона температур позволило значительно расширить температурный рабочий диапазон регенераторов (без систем подогрева) -40 … +65°С.
Различные схемы подачи дистанционного питания FlexDSL Orion3
Цифровая система передачи данных FlexDSL Orion3 поддерживает наряду с хорошо зарекомендовавшими схемами ДП FlexDSL Orion2 две новые схемы ДП:
- Независимое питание по двум парам с возможностью резервирования ДП в случае обрыва одной из пар позволяет сохранить работоспособность системы в целом, однако, с уменьшением пропускной способности цифрового канала. При проектировании необходимо закладывать запас мощности для поддержки этого режима.
- Питание по фантомным цепям, обычно используемое на магистральных или зоновых цифровых системах связи, характеризующихся большой протяженностью, для обеспечения требуемого уровня безопасности при обслуживании системы.
Оконечные модемы позволяют выдавать следующие напряжения дистанционного питания: 110 В, 200 В, 230 В или 200/350 В (для питания по фантомным цепям магистральных кабелей). Пользователь имеет возможность подобрать оптимальную схему питания в зависимости от количества регенераторов, состояния изоляции кабеля, требованиям к контактам в монтажных боксах и требованиям по технике безопасности и надежности.
На магистральных кабелях возможна установка до 9 регенераторов на каждом плече дистанционного питания (до 18 регенераторов при применении схемы встречного питания с оконечных ОУП).
Информация о максимальном количестве регенераторов в зависимости от длины регенерационного участка магистральных кабелей (1,2 мм) представлена ниже:
|
350 В( МКСБ-4?1,2)
|
2х200 В(ЗКП-4?1,2)
| |
Длина рег. участка
|
Макс. количество регенераторов
|
Длина рег. участка
|
Макс. количество регенераторов
| |
4
|
7
|
4
|
6
| |
7
|
7
|
7
|
5
| |
9
|
7
|
9
|
5
| |
12
|
7
|
12
|
4
| |
15
|
6
|
15
|
3
| |
20
|
6
|
20
|
3
| |
25
|
5
|
25
|
3
|
Подсистема организации служебной связи для построения магистральных цифровых каналов
При использовании схемы дистанционного питания по фантомным цепям становится возможным использование подсистемы служебной связи (СС).
Подсистема СС состоит из переносного аппарата и оборудования для ОУП, устанавливаемого на рабочем столе (месте) оператора, которое подключается к световой или звуковой сигнализации.
Аппараты СС позволяют организовывать голосовой групповой канал между НУП-ОУП или НУП-НУП для обеспечения безопасного проведения пусконаладочных или регламентных работ.
Отличительными особенностями СС для FlexDSL Orion3 являются:
- Сохранение работоспособности служебного голосового канала как при наличии n дистанционного питания, так и при его отсутствии.
- Отсутствие влияния на цифровой канал передачи данных при использовании аппаратов СС.
- Использование схем оцифровки голосового канала и коррекции возможных искажений при передаче на удаленные НУПы, что положительно сказывается на качестве и разборчивости речи на расстояниях более 50 … 55 км (МКСБ-1,2 мм).
- Встроенные системы шумоподавления, исключающие попадание шумов системы передачи данных в служебный канал.
- Возможность объединения нескольких служебных каналов в разных направлениях на одном месте оператора.
- Встроенные системы подзарядки.
Система служебной связи работает на всем плече дистанционного питания.

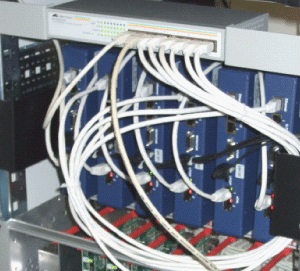

Дополнительные конструктивные возможности систем на базе FlexDSL Orion3
В дополнение к существующим конструктивным исполнениям аппаратуры FlexDSL Orion3, были разработаны:
- Компактный корпус регенератора в исполнении, соответствующем требованиям IP68, для установки одного модуля регенератора.
|
|
- Корпус, соответствующий требованиям IP42, позволяющий монтировать как оконечные модемы с приемом ДП, так и регенераторы непосредственно на DIN-рейку.
|
|
- Системы монтажа оборудования FlexDSL Orion3 непосредственно на DIN-рейку могут использоваться в различных системах автоматизации и сбора информации, например, управлением дорожного движения и могут быть легко установлены в различные типы уличных шкафов.
|
|
ОСОБЕННОСТИ
- Линейный код Shdsl, ShdsL.bis и Shdsl.bis-Ext (TC-PAM16/32/64/128)
- Количество сетевых интерфейсов 1, 2 или 4
- Скорость соединения до 15,2 Mбит/с по каждой паре
- Совместимость с предыдущими моделями FlexDSL Orion
- Пользовательские интерфейсы E1 (G.703/G.704) и Nx64 (V.35/V.36, X.21)
- Широкий набор цифровых и аналоговых интерфейсов, а также специальных модулей для сбора сигналов и управления телемеханикой
- Управляемый Layer 2 Ethernet Switch (10/100BaseT) с поддержкой VLAN и QoS (802.1q, 802.1p)
- Работа в MultiService режиме для различных применений «точка-точка», «точка-многоточка» и «кольцо»
- Управление локально и удаленно, Telnet, Web
- Напряжение дистанционного питания 120/200/230/350 В
- Поддержка до 9 регенераторов на каждое плечо ДП
СХЕМА ПРИМЕНЕНИЯ

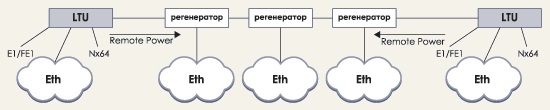

- Построение протяженных каналов связи с выделением Ethernet на регенераторах

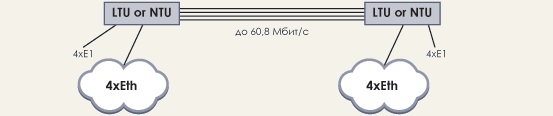

- Соединение «точка-точка» в режиме резервирования DSL-каналов

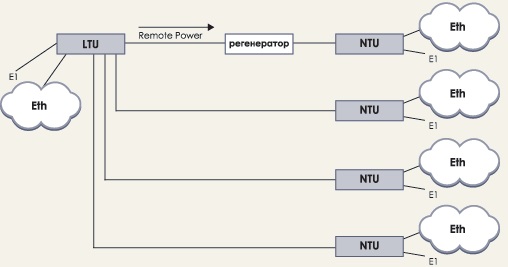

- Применение «точка — многоточка»

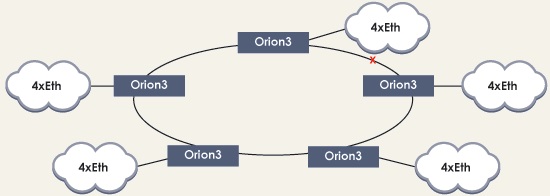

- Кольцевые структуры с режимом защиты от обрыва
|
