FG-FOM10GM — SDH-мультиплексор уровня STM-64/16/4/1.
FG-FOM10GM является гибким сетевым элементом и может работать в следующих конфигурациях:
- оконечного мультиплексора;
- мультиплексора ввода/вывода;
- кросс-коннектора малой емкости (Local Cross Connect).
FG-FOM10GM имеет следующие интерфейсы:
- Оптические STM-N (N=1, 4, 16, 64)
- Электрические STM-1
- Электрические 34/45М
- Электрические 2М
- Оптический / электрический Gigabit Ethernet
- Электрические Ethernet / Fast Ethernet
- Оптический 10 Gigabit Ethernet
|
|
|
FlexGain FOM-MS-16/FOM-MS-16 C
|
SDH оптический мультиплексор Nateks
|
|
|
FG-FOM10GM может использоваться в сетях с линейной, кольцевой и ячеистой структурой. Узлы соединяются одномодовыми волоконно-оптическими линиями, параметры которых отвечают Рек. G.652, G.653 и G.654.
Емкость матрицы высшего порядка аппаратуры FG-FOM10GM составляет 300G (1536 VC4x1536 VC4 эквивалентов); емкость матрицы низшего порядка составляет 20G (128x128 VC4 эквивалентов).
Аппаратура FG-FOM10GM поддерживает виртуальные сцепки контейнеров VC-4xv (v=1-64) при передаче сигналов 10GBE, VC-4-xv (x=1-7) или VC-3-xv (x=1-21) для GBE и VC-12-xv (x=1-46) или VC-3-xv (x=1-3) для FE.

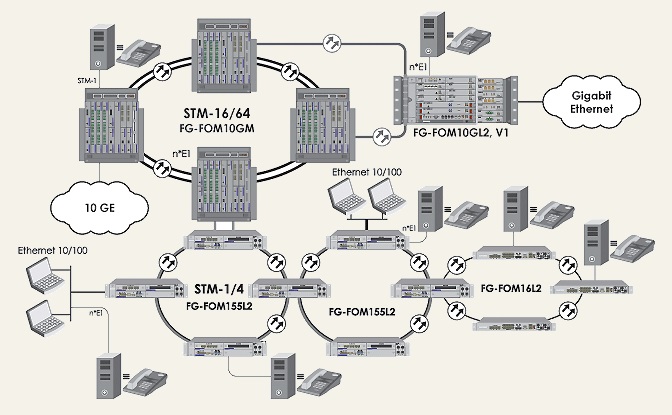

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Максимальное количество интерфейсов, обеспечиваемых аппаратурой
| |
Тип интерфейса
|
Количество портов на блок
|
макс. количество плат /
макс. количество портов
| |
2 Мбит/с
|
126
|
3 / 252
| |
2 Мбит/с
|
21
|
12 / 252
| |
34/45 Мбит/с
|
6
|
4 / 24
| |
34/45 Мбит/с
|
12
|
3 / 24
| |
STM-1-эл.
|
8
|
8 / 64
| |
STM-1-эл.
|
16
|
5 / 64
| |
STM-1/4-опт.
|
8
|
14 / 224
| |
STM-16
|
8
|
14 / 112
| |
STM-64
|
2
|
14 / 28
| |
6xGE+4xFEGE/A
|
6+4
|
8
| |
Gigabit Ethernet эл.
|
8
|
14 / 112
| |
Gigabit Ethernet опт.
|
8
|
152
| |
1x10GE/T
|
1
|
14 / 14
| |
1x10GE+10xGE/L2
|
1+ 10
|
7 / 7 + 70
| |
OA
|
1
|
14 / 14
| |
2xOTU
|
2
|
14 / 28
| |
SDH-функции
|
SNCP;
1+1 и 1:1 MSP;
2F MS-SPRing, 4F MS-SPRing (STM-64 и OTU-2);
DNI и DRI для SNCP и MS-SPRing
| |
Питание
| |
Постоянное
|
-36 … -72 В, два блока питания
| |
Потребляемая мощность
|
не более 1200 Вт
| |
Условия эксплуатации
| |
Температурный режим
|
0 … +60°С
| |
Относительная влажность
|
5 … 95%
| |
Габариты
| |
Шасси мультиплексора (ШхВхГ)
|
495х725х278 мм
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
Основные модули
|
FG-FOM10GM-CORE
(DC) — ADM16/4
|
Шасси мультиплексора FG-FOM10GM, V1, с контроллером, основным блоком питания и основным модулем матрицы
| |
FG-FOM10GM-POW
|
Модуль питания (резерв)
| |
FG-FOM10GM-XCT(300G/20G)
|
Модуль матрицы Cross-Connect 300G/20G (резерв)
| |
Оптические интерфейсы
| |
FG-FOM10GM-2xSTM-64
|
Модуль двух оптических интерфейсов STM-1, не включая XFP-модули приемопередатчиков
| |
Ethernet-интерфейсы
| |
FG-FOM10GM-8xGE+16FE/L2
|
Модуль 8xGE+16FE/L2
| |
FG-FOM10GM-Ethernet SET
|
Установочный комплект для Еthernet
|
FG-FOM10GM-Ethernet
Splitter panel
|
Сплиттер Еthernet
| |
Дополнительные аксессуары
| |
FG-FOM10GM-DUM-LC
|
Заглушка (LC, длинная)
| |
FG-FOM10GM-DUM-ТС
|
Заглушка (TC, полудлинная)
| |
Програмное обеспечение и лицензии
| |
FG-FOM10GM-SW-CD-ROM
|
Программное обеспечение модуля
| |
FG-FOM10GM-SW-CF
|
Компакт-флеш CF
| |
FG-FOM10GM-SW-MSPP-LICENSE
|
Лицензия MSPP SW
| |
FG-FOM10GM-HSA-LICENSE
|
Лицензия на матрицу высшего порядка
|
FG-FOM10GM-MSPP-20G-
LICENSE
|
Лицензия MSPP 20G
| |
TNMS CL FG-FOM10GM
|
Лицензия на систему управления
|
|
