SDH оптические мультиплексоры
FlexGain FOM155L2
|
Мультиплексор FlexGain FOM155L2 входит в состав мультисервисной транспортной платформы (MSTP) последнего поколения и предназначен для построения мультисервисных оптических сетей.
Благодаря поддержке стандарта GFP (General Fraiming Protocol) FlexGain FOM155L2 легко интегрируется в SDH-сети и мультисервисные транспортные платформы НАТЕКС и других производителей.
|
|
|
FlexGain FOM155L2
|
SDH оптический мультиплексор Nateks
|
|
|
ОСОБЕННОСТИ
- Поддержка уровней SDH STM-1/4
- Надежность
- Возможность работы в линейных и кольцевых структурах
- Широкий набор SFP оптических интерфейсов
- 1+0, 1+1 схемы резервирования
- Поддержка функций MSP, MSSP и SNCP
- Поддержка GFP-инкапсуляции и Layer 2 switch (Ethernet)
- Поддержка дополнительных интерфейсов V.35, FXO/FXS
- Модули уплотнения CWDM/DWDM
- SNMP-управление
- Низкая цена

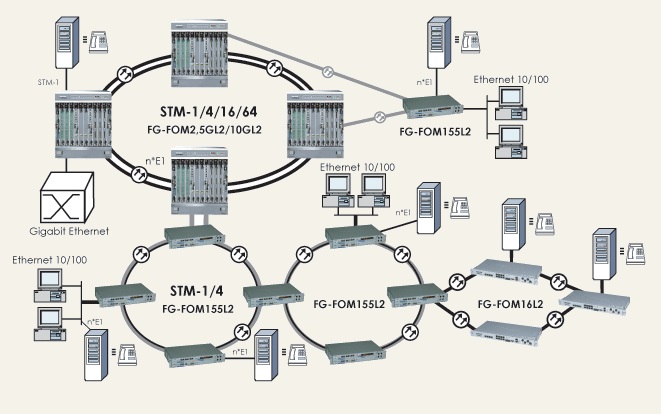

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптический интерфейс
| |
Два оптических SFP-интерфейса
| |
Линейная скорость
|
155 или 622 Мбит/с
| |
Соответствие
|
G.707, G.957
| |
Тип
|
L-1.1 (до 40 км)
L-1.2 (до 80 км)
S-1.1 (до 15 км)
| |
Рабочая длина волны
|
850/1310/1550 нм
| |
Резервирование
|
1+0, 1+1
| |
SDH-функции
|
MSP, MSSP, SNCP, Holdover
| |
Интерфейс Е1
| |
Количество интерфейсов
|
21 на трибутарном модуле
| |
Тип разъема
|
интерфейсный кабель под разделку на плинт
| |
Сопротивление
|
120 Ом
| |
Скорость
|
2048 кбит/с ±50 ppm
| |
Линейный код
|
HDB3
| |
Соответствие
|
G.703
| |
Фазовые дрожания
|
в соответствии с рек. G.742, G.823
| |
Интерфейс Fast Ethernet
| |
Количество интерфейсов
|
6 на модуле, встроенный Layer 2 switch
или 8 на модуле, без реализации функций Layer 2 switch
| |
Тип интерфейса
|
10/100BaseT в соответствии с 802.3 и 802.3u
| |
Тип разъема
|
RJ-45 розетка
| |
Соответствие
|
802.1q, 802.1p, G.7041/Y1303 (GFP), G.7042/Y1305, 802.1w
| |
Дополнительные интерфейсы
| |
Е3/DS3
|
3 интерфейса на модуле
| |
Интерфейс WDM
| |
LC
|
9 интерфейсов на модуле для уплотнения 4-х каналов
| |
Питание
| |
Постоянное
|
-36 … -72 В резервированный блок питания
| |
Переменное
|
~220 В 50 Гц
| |
Потребляемая мощность
|
не более 60 Вт
| |
Условия эксплуатации
| |
Температурный режим
|
0 … +60°С
| |
Относительная влажность
|
5 … 95%
| |
Габариты
| |
Модуль FG-FOM155L2
|
433х75,5х265 мм
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
Основные модули
|
Количество
|
|
FG-FOM155L2-CORE (AC)
|
|
FG-FOM155L2-Shelf
|
шасси мультиплексора FG-FOM155L2
|
1
|
|
FG-FOM155L2-POW-АС
|
AC блок питания
|
1
|
|
FG-FOM155L2-FAN
|
модуль вентиляторов
|
1
|
|
FG-FOM155L2-Bplane
|
задняя кросс-плата
|
1
|
|
FG-FOM155L2-CORE (DC)
|
|
FG-FOM155L2-Shelf
|
шасси мультиплексора FG-FOM155L2
|
1
|
|
FG-FOM155L2-POW
|
DC блок питания
|
1
|
|
FG-FOM155L2-FAN
|
модуль вентиляторов
|
1
|
|
FG-FOM155L2-Bplane
|
задняя кросс плата
|
1
|
|
FG-FOM155L2-MB-L4, V1
|
процессорный модуль с двумя местами под оптические приемопередатчики STM-4/1
|
|
FG-FOM155L2-MB-L4
|
процессорный модуль с двумя местами под оптические приемопередатчики STM-4
|
|
Оптические интерфейсы
|
|
FG-FOM155L2-2xSTM-1
|
модуль двух оптических интерфейсов STM-1, не включая SFP-модули приемопередатчиков
|
|
FG-FOM155L2-WDM4
|
модуль оптического уплотнения 4 оптических каналов в два волокна
|
|
Электрические интерфейсы
|
|
FG-FOM155L2-21xE1-Trib-75
|
трибутарный модуль 21xE1 (75 Ohm)
|
|
FG-FOM155L2-21xE1-Trib-120
|
трибутарный модуль 21xE1 (120 Ohm)
|
|
FG-FOM155L2-21xE1/T1-Trib-120
|
трибутарный модуль 21xE1/T1 (120 Ohm)
|
|
FG-FOM155L2-3xE3
|
трибутарный модуль 3xE3/DS3
|
|
Ethernet-интерфейсы
|
|
FG-FOM155L2-8xFET
|
модуль 8xFE
|
|
FG-FOM155L2-6xFE-L2
|
модуль 6xFE с функцией L2 switch
|
|
FG-FOM155L2-6FX-L2
|
модуль 6FX с функцией L2 switch
|
|
Дополнительные аксессуары
|
|
FG-FOM155L2-CAB-POW
|
кабель подключения DC источника питания
|
|
FG-FOM155L2-DUM
|
заглушка
|
|
FG-FOM155L2-21xE1-Cab
|
кабель для 21xE1, длина 2м
|
|
FG-FOM155L2-EOW-Ph
|
устройство служебной связи
|
|
Програмное обеспечение
|
|
FG-FOM155L2-EMS
|
система сетевого управления FG-FOM155L2
|
ТИПОВЫЕ КОМПЛЕКТЫ
|
Модель
|
Описание
|
Количество
|
|
FOM155L2 21xE1/1+0
|
конфигурация мультиплексора выделения/добавления для транзитного узла с выделением до 21 потока 2 Мбит/с без линейного резервирования
|
|
FG-FOM155L2-Shelf
|
шасси мультиплексора FG-FOM155L2
|
1
|
|
FG-FOM155L2-POW
|
DC блок питания
|
1
|
|
FG-FOM155L2-FAN
|
модуль вентиляторов
|
1
|
|
FG-FOM155L2-Bplane
|
задняя кросс-плата
|
1
|
|
FG-FOM155L2-MB-L4, V1
|
процессорный модуль с двумя местами под оптические приемопередатчики STM-4/1
|
1
|
|
FG-FOM155L2-21xE1-Trib-120
|
трибутарный модуль 21xE1 (120 Ohm)
|
1
|
|
FG-FOM155L2-DUM
|
заглушка
|
2
|
|
FG-FOM155L2-21xE1-Cab
|
кабель для 21xE1, длина 2 м
|
2
|
|
FG-FO-L1.1
|
STM-1 (L1.1 40 км)
|
2
|
|
FG-FOM155L2-EMS
|
система сетевого управления FG-FOM155L2
|
1
|
|
FOM155L2 42xE1/1+0
|
конфигурация мультиплексора выделения/добавления для транзитного узла с выделением до 42 потоков 2 Мбит/с без линейного резервирования
|
|
FG-FOM155L2-Shelf
|
шасси мультиплексора FG-FOM155L2
|
1
|
|
FG-FOM155L2-POW
|
DC блок питания
|
1
|
|
FG-FOM155L2-FAN
|
модуль вентиляторов
|
1
|
|
FG-FOM155L2-Bplane
|
задняя кросс-плата
|
1
|
|
FG-FOM155L2-MB-L4, V1
|
процессорный модуль с двумя местами под оптические приемопередатчики STM-4/1
|
1
|
|
FG-FOM155L2-21xE1-Trib-120
|
трибутарный модуль 21xE1 (120 Ohm)
|
2
|
|
FG-FOM155L2-DUM
|
заглушка
|
1
|
|
FG-FOM155L2-21xE1-Cab
|
кабель для 21xE1, длина 2 м
|
4
|
|
FG-FO-L1.1
|
STM-1 (L1.1 40 км)
|
2
|
|
FG-FOM155L2-EMS
|
система сетевого управления FG-FOM155L2
|
1
|
|
FOM155L2 63xE1/1+0
|
конфигурация мультиплексора выделения/добавления для транзитного узла с выделением до 63 потоков 2 Мбит/с без линейного резервирования
|
|
FG-FOM155L2-Shelf
|
шасси мультиплексора FG-FOM155L2
|
1
|
|
FG-FOM155L2-POW
|
DC блок питания
|
1
|
|
FG-FOM155L2-FAN
|
модуль вентиляторов
|
1
|
|
FG-FOM155L2-Bplane
|
задняя кросс-плата
|
1
|
|
FG-FOM155L2-MB-L4, V1
|
процессорный модуль с двумя местами под оптические приемопередатчики STM-4/1
|
1
|
|
FG-FOM155L2-21xE1-Trib-120
|
трибутарный модуль 21xE1 (120 Ohm)
|
3
|
|
FG-FOM155L2-21xE1-Cab
|
кабель для 21xE1, длина 2 м
|
6
|
|
FG-FO-L1.1
|
STM-1 (L1.1 40 км)
|
2
|
|
FG-FOM155L2-EMS
|
система сетевого управления FG-FOM155L2
|
1
|
|
