SDH оптические мультиплексоры
FlexGain FOM-MS-64

Мультиплексор FG-FOM-MS-64 предназначен для построения мультисервисных оптических сетей уровня STM-1/4/16/64 SDH-иерархии любой сложности. 		FlexGain FOM16L2

    FlexGain FOM-MS-64     SDH оптический мультиплексор Nateks

Применение:
  • оптимизированное средство для применений в SDH с поддержкой передачи данных;
  • в мобильных сетях передачи;
  • мультиплексор с функцией вставки-вывода STM-64/16/4/1 на центральной станции;
  • высокопроизводительные услуги уровня предприятия.
ОСОБЕННОСТИ
  • Совместимость со стандартом SDH STM-1/4/16/64
  • Надежность
  • Возможность работы в линейных и кольцевых структурах
  • 1+0, 1+1 схемы резервирования
  • Резервирование трафика MSP, SNCP, MS-SPRING
  • Поддержка GFP, LCAS
  • Шасси высотой 4U и с 19 слотами, фронтальным доступом ко всем платам
  • Два вида резервируемых плат кросс-коннекта DXC:
    • DXC-L:2xSTM64/16 + VC-4: 384x384, VC-3: 192x192, VC-12: 3024x3024
    • DXC-S: 2xSTM16 + VC-4: 352x352, VC-3: 192x192, VC-12: 2016x2016

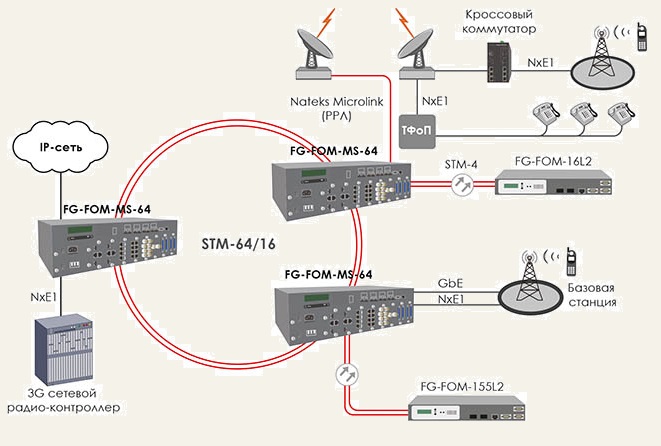

СХЕМА ПРИМЕНЕНИЯ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

     Интерфейсы
STM-4: Оптический Скорость передачи: 622,080 Мбит/с, Рек. I TU-T G.957/G.958
Длины волн: 1310 нм/1550 нм, Рек.G.652
Тип кодирования: NRZ
Тип соединения с ВО линией: LC/PC
STM-16: Оптический Скорость передачи: 2488,320 Мбит/с, Рек. I TU-T G.957/G.958
Длины волн: 1310 нм/1550 нм, Рек.G.652
Тип кодирования: NRZ
Тип соединения с ВО линией: LC/PC
STM-64: Оптический Скорость передачи: до 10,5 Гбит/, Рек. I TU-T G.957/G.958
Длины волн: 1310 нм/1550 нм, Рек.G.652
Тип кодирования: NRZ
Тип соединения с ВО линией: LC/PC
Интерфейсы компонентных
потоков 		Скорость передачи:
    • 2,048 Мбит/с (сопротивление 75 ОМ или 120 ОМ, Рек. ITU-T G.703)
    • 10/100 Мбит/с (Ethernet 10/100 BaseT, стандарт CSMA-CD)
    • 1000 Мбит/с (GEthernet 1000 BaseX)
    Дополнительные интерфейсы:
интерфейс Управления Ethernet 10BaseT (RJ-45)
интерфейсы каналов служебной
связи EOW/AUX 		Ethernet 10BaseT (RJ-45)
интерфейс линейной
сигнализации ALM 		V.11 (X.21), “сухие” контакты
интерфейс внешней
синхронизации CLK1, CLK2 		Два входа и два выхода могут быть 2,048 Мбит/с или
      2,048 МГц (120 Ом), рек. ITU-T G.703
    Эксплуатационные характеристики:
Потребляемая мощность Не более 450 Вт
Габариты
(Модульная кассета (ВхШхГ)) 		176х442х299 мм
Напряжение питания Постоянное: -36 … -72 В
резервированный блок питания
Условия эксплуатации Температурный диапазон: +5 … +45°С
Относительная влажность: не более 85 %
12 слотов под трибутарные платы
с S1 до S12 		Поддержка от 24E1 до 192 E1 (8 плат)
Поддержка от 6x1G до up 48 портов (8 плат)
Поддержка от 4x STM4/1 ADM до 32 портов (8 плат)
Поддержка от 2x STM16 ADM до 8 портов (4 платы)
2 модуля вентиляторов
2 модуля питания слева
Плата управления Внешние вход/выход синхронизации/аварийные контакты/служебная связь EOW порт управления NMS / MDIO
Все трибутарные платы являются
универсальными и подходят как
для FG-FOM-MS-16C так и
для FG-FOM-MS-64: 		4-портовая STM-плата: 4хSFP поддерживают 4xSTM1/4 или 2xSTM16
24-портовая плата E1: 2xSCSI HD50 (розетка)
6-портовая плата Ethernet (LCAS):
      4xEVPLine/Lan + 2xEPLine/Lan c 1GxRJ-45
