PDH оптические мультиплексоры
FlexGain FOM16OG-L
|
Мультиплексоры FlexGain FOM-16OG-L предназначены для передачи от 4 до 16 потоков Е1 и Ethernet-трафика со скоростью до 1 Гбит/с по одному или двум оптическим волокнам или от 4 до 16 потоков Е1 и Ethernet-трафика со скоростью до 2 Гбит/с по двум оптическим волокнам.
|
|
|
FlexGain FOM16OG-L
|
PDH оптический мультиплексор Nateks
|
|
|
Основной особенностью мультиплексоров FlexGain FOM-16OG_L является высокая скорость передачи информации в оптическом тракте, которая позволяет передавать 2 канала Gigabit Ethernet одновременно. Это дает возможность для передачи физически независимых каналов Gigabit Ethernet для разделения трафика цифрового телевидения и интернет, СОРМ или субаренды канала связи одновременно.
При такой схеме включения в мультиплексоре задействован механизм защиты 1:1, то есть при прерывании связи по одному из оптических трактов будет передаваться наиболее приоритетный трафик. Также мультиплексор поддерживает функцию Add/Drop, которая позволяет мультиплексору работать в схемах связи «линия» и «кольцо» с выделением/добавлением любого количества доступных интерфейсов E1 и GE.
Для обеспечения сохранения безобрывности связи при отключении внешнего напряжения питания в мультиплексорах опционально предусмотрена внутренняя установка батареи, которая обеспечит работу мультиплексоров на время запуска резервных источников питания (дизель-генераторов).
Управление мультиплексорами FlexGain FOM-16OG-L осуществляется при помощи CLI, Telnet, SNMP и Web-интерфейса. Для облегчения эксплуатации созданных на базе данного оборудования линий связи в мультиплексорах реализован канал служебной связи (EOW).
Мультиплексоры производятся в конструктиве MiniRack высотой 1U, используют питание от источника постоянного тока с напряжением -36..-72 В. Также для заказа доступны модификации мультиплексор FlexGain FOM-16OG-L-AC/DC с универсальным питанием 34…72 В и/или 220 В.
ОСОБЕННОСТИ
- Экономически эффективное решение
- 4/8/12/16 интерфейсов E1 120 Ом
- 2 Giga Ethernet Combo full-duplex порта с обработкой VLAN с общей скоростью 2 Гбит/с с поддержкой функций LLCF и LLR
- Функция Add/Drop для Е1 и GE-портов
- Функции RSTP/MSTP
- Вход внешнего синхросигнала
- Канал служебной связи
- Сервисный USB-интерфейс для сохранения и загрузки настроек мультиплексора
- Управление CLI, Telnet, SNMP, Web
- 2 агрегатных SFP-интерфейса
- Удвоенная полоса пропускания 2 Гбит/с с резервированием приоритетного трафика
- 1+0, 1:1 резервирование оптического тракта с системой автоматического гашения лазера
- Питание DC или AC/DC

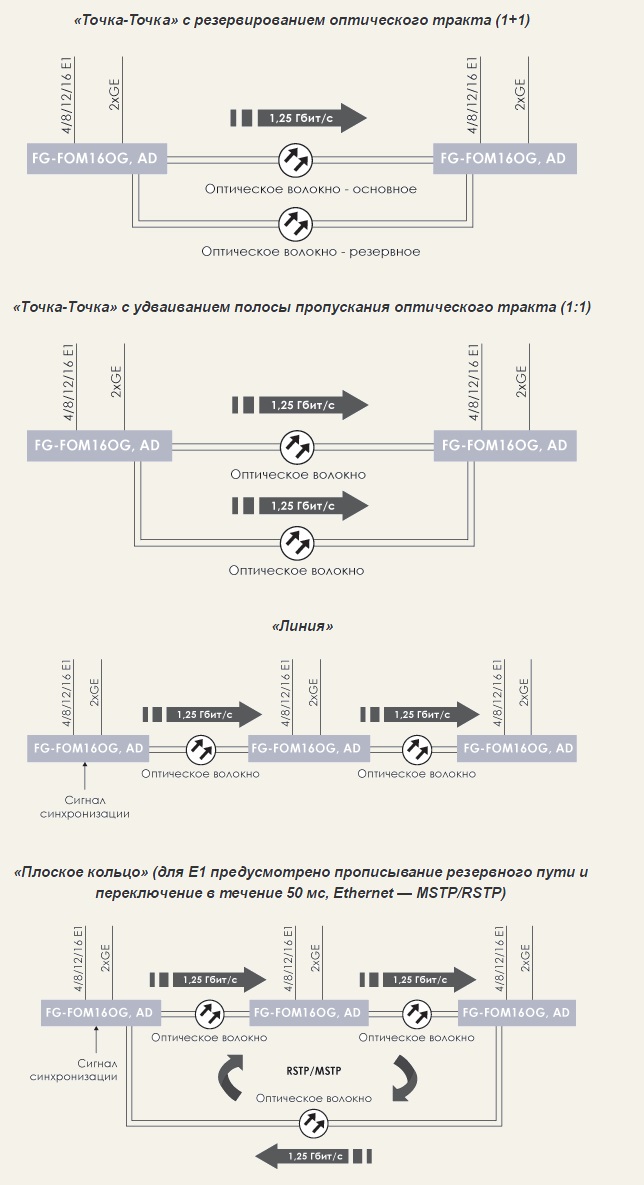

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Интерфейс Е1
| |
Скорость
|
2,048 Мбит/с ± 50 ppm
| |
Линейный код
|
HDB3
| |
Маска
|
в соответствии с ITU-T G.703
| |
Волновое сопротивление
|
120 Oм
| |
Джиттер
|
в соответствии с ITU-T G.823
| |
Разъем интерфейса E1
|
RJ-45 (120 Oм)
| |
Интерфейс Ethernet
| |
Пропускная способность
|
2x1 Гбит/с
| |
Размер таблицы MAC-адресов
|
8 К
| |
Поддерживаемые протоколы
|
IEEE 802.3, IEEE 802.3u, IEEE 802.3x
| |
Количество VLAN
|
4096
| |
Тип VLAN
|
IEEE 802.1q Port-based, Q in Q
| |
Ethernet QoS
|
IEEE 802.1p, DSCP, Bandwidth Control
| |
Источник питания
| |
DC
|
-36 … -72 В (FG-FOM-16OG, AD)
| |
AC
|
90 … 260 В; 47 … 63 Гц (FG-FOM-16OG, AD/AC/DC)
| |
Потребляемая мощность
|
не более 30 Вт
| |
Рабочая среда и EMI/EMC
| |
EMI/EMC совместимость
|
FCC Class A part 15B, EN55082-1, EN55022, CE, RoHS
| |
Диапазон рабочих температур
|
0 … +60°C
| |
Влажность
|
5 … 90%, без образования конденсата
| |
Массогабаритные характеристики
| |
Габариты (ШxВxГ)
|
482x44,5x300 мм
| |
Масса
|
3,5 кг
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-FOM4E-RM, 4E1
|
Модуль расширения 4E1 для мультиплексоров FG-FOM4E-RM, V1
|
|
FG-FOM-16OG-L
|
Оптический мультиплексор для передачи двух интерфейсов GE и 16 потоков Е1. Два оптических интерфейса с поддержкой функции 1+1. Конструктив minirack 1U 19”. Питание -48В — -72В. Модули SFP в комплект не входят
| |
FG-FOM-16OG-L/AC/DC
|
Оптический мультиплексор для передачи двух интерфейсов GE и 16 потоков Е1. Два оптических интерфейса с поддержкой функции 1+1. Конструктив minirack 1U 19”. Питание AC/DC. Модули SFP в комплект не входят
|
|
