PDH оптические мультиплексоры
FlexGain FOM-16OG, V2.5
|
Мультиплексоры FlexGain FOM-16OG, V2.5 являются продолжением развития хорошо зарекомендовавших себя мультиплексоров FlexGain FOM-16OG и используют для передачи по оптическому волокну модули на скорости 2,5 Гбит/с, что позволяет в два раза увеличить пропускную способность оптической цифровой системы. Дальнейшее увеличение пропускной способности может быть осуществлено при помощи систем CWDM/DWDM.
|
|
|
FlexGain FOM-16OG, V2.5
|
PDH оптический мультиплексор Nateks
|
|
|
Мультиплексоры FlexGain FOM-16OG, V2.5 применяются в качестве оконечного оборудования в схемах типа «точка-точка» при работе в одно направление на скорости 2,5 Гбит/с или в схемах «точка-многоточка» при работе в два направления на скорости 1,25 Гбит/с. Мультиплексоры FlexGain FOM-16OG-L, V2.5 могут передавать до 16 потоков Е1.
Мультиплексоры FlexGain FOM-16OG-AD, V2.5 применяются в качестве оборудования в линейных или кольцевых схемах с поддержкой режима «Add/Drop» на скорости 2,5 Гбит/с. Мультиплексоры FlexGain FOM-16OG-L, V2.5 могут передавать до 32 потоков Е1.
ОСОБЕННОСТИ
- 2 Giga Ethernet full-duplex порта с обработкой VLAN с общей скоростью 2 Гбит/с
- До 16/32 интерфейсов E1 120 Ом
- Управление: CLI, Telnet, SNMP, Web
- До двух агрегатных SFP-интерфейсов 2,5 Гбит/с

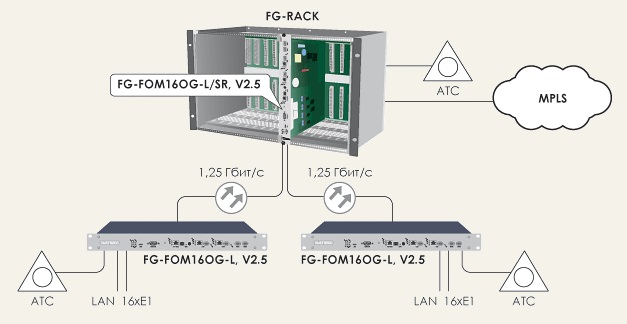

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптический интерфейс (SFP)
| |
Тип лазерного диода
|
зависит от типа SFP-модуля
| |
Тип приемника
|
PINFET
| |
Рабочая длина волны
|
зависит от типа SFP-модуля
| |
Линейное кодирование
|
NRZ, дополненный 4В5В
| |
Скорость предачи
|
1,25 Гбит/с
| |
Выходная мощность
|
зависит от типа SFP-модуля
| |
Чувствительность по приему
|
зависит от типа SFP-модуля
| |
Перекрываемое затухание
|
зависит от типа SFP-модуля
| |
Интерфейс Е1 (G.703)
| |
Количество интерфейсов
|
16
| |
Импенданс
|
120 Ом/75 Ом
| |
Скорость передачи
|
2048 кбит/с ± 50 ppm
| |
Линейный код
|
HDB3
| |
Маска
|
в соответствии с рек ITU-T G.703
| |
Фазовые дрожания
|
в соответствии с рек. G.742, G.823
| |
Интерфейс Ethernet
| |
Стандарт
|
IEEE 802.3/802.1q
| |
Тип интерфейса
|
10/100/1000Base-T, 1000Base-FX
| |
Скорость передачи
|
до 1000 Мбит/с
| |
Контроль потока
|
full/half duplex
| |
Количество интерфейсов
|
4 (2 медь + 2 SFP-слот)
| |
Макс. размер пакета
|
9000 байт
| |
Питание
| |
FG-FOM16OG, V2.5
|
-36…-72 В / ~220 В 50 Гц
| |
Потребляемая мощность
| |
FG-FOM16OG, V2.5
|
< 30 Вт
| |
Условия эксплуатации
| |
Температурный режим
|
-20 … +60°С
| |
Относительная влажность
|
5 … 95 %, без конденсата
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-FOM-16OG-L/DIN V2.5
|
PDH-мультиплексор 1x2,5G SFP(2x1,25G SFP) для передачи 2xGE и 8xЕ1,
DIN-рейка,питание -48 … -72 В.
|
|
FG-FOM-16OG-L, V2.5
|
PDH-мультиплексор 1x2,5G SFP(2x1,25G SFP) для передачи 2xGE и 16xЕ1,
1U MiniRack 19”, питание -48 … -72 В/~220 B.
|
|
