PDH оптические мультиплексоры
FlexGain FOM16OG, V2
|
FlexGain FOM16OG, V2 предназначен для передачи до 16 потоков Е1 и Ethernet-трафика со скоростью передачи до 1000 Мбит/с по одному или двум волокнам одномодового оптического кабеля. Поддерживается схема резервирования 1+1, в том числе через системы передачи по радиоканалу E-Band, к которым подключается через оптический порт.
Мультиплексор имеет модульную конструкцию, которая позволяет устанавливать четыре пользовательских модуля с интерфейсами E1, GE и/или GE Combo в зависимости от конкретного применения. Сменные модули мультиплексора имеют по 4 порта E1, 2 электрических порта GE. Также мультиплексор поддерживает модули предыдущей версии V1 с 4 портами E1 и 2 портами GE Combo. Таким образом увеличивается количество различных комбинаций интерфейсов.
|
|
|
FlexGain FOM16OG, V2
|
PDH оптический мультиплексор Nateks
|
|
|
Управление оборудованием производится локально через клавиши и LCD-дисплей на лицевой панели, через порт RS232 или по протоколам Telnet и SNMP.
ОСОБЕННОСТИ
- Модульная конструкция
- Передача до 16 потоков Е1
- Передача трафика Ethernet со скоростью до 1000 Мбит/с
- 2/4/6/8 пользовательских портов GE и/или GE Combo 10/100/1000 Мбит/с
- Поддержка интерфейсов E1, G.703, GE
- Размер пакета до 9000 байт
- Простая установка и настройка
- Минимальные требования к обслуживанию
- Система управления по протоколу SNMP
- Работа по одному или двум волокнам, оптические приемопередатчики SFP
FlexGain FOM16OG, V2 может применяться:
- для передачи цифрового потока по волоконно-оптическим соединительным линиям между АТС;
- для подключения базовых станций систем мобильной связи к АТС;
- как оборудование линейного тракта систем передачи для организации абонентского выноса (например, аппаратуры абонентской цифровой системы передачи DLC-1100Е/В или VoiceCom 8000 MSAN);
- для объединения локальных сетей со скоростью 1000 Мбит/с в линии.

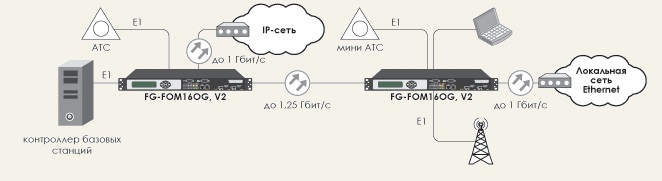

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптический интерфейс
|
|
Тип лазерного диода
|
зависит от типа SFP-модуля
|
|
Тип приемника
|
PINFET
|
|
Рабочая длина волны
|
зависит от типа SFP-модуля
|
|
Линейное кодирование
|
NRZ, дополненный 4В5В
|
|
Скорость предачи
|
1,25 Гбит/с
|
|
Выходная мощность
|
зависит от типа SFP-модуля
|
|
Чувствительность по приему
|
зависит от типа SFP-модуля
|
|
Перекрываемое затухание
|
зависит от типа SFP-модуля
|
|
Интерфейс Е1
|
|
Импенданс
|
120 Ом/75 Ом
|
|
Скорость передачи
|
2048 кбит/с ± 50 ppm
|
|
Линейный код
|
HDB3/AMI
|
|
Маска
|
ITU-T G.703
|
|
Количество интерфейсов на модуль
|
4
|
|
Фазовые дрожания
|
в соответствии с рек. G.742, G.823
|
|
Интерфейс Ethernet
|
|
Стандарт
|
IEEE 802.3/802.1q
|
|
Тип интерфейса
|
10/100/1000BaseX
|
|
Скорость передачи
|
до 1000 Мбит/с
|
|
Контроль потока
|
full/half duplex
|
|
Количество интерфейсов на модуль
|
2
|
|
Макс. размер пакета
|
9000 байт
|
|
Служебная связь
|
|
Оборудование
|
двухпроводный телефонный аппарат
|
|
Тип разъема
|
RJ-11
|
|
Питание
|
|
FOM16OG, V2
|
-36…-72 В / ~220 В 50 Гц
|
|
Потребляемая мощность
|
|
FOM16OG, V2
|
< 30 Вт
|
|
Условия эксплуатации
|
|
Температурный режим
|
0 … +60°С
|
|
Относительная влажность
|
5 … 95 %, без конденсата
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-FOM16/4OG,V2
|
Оптический 1+1 мультиплексор для передачи 4 потоков Е1 и данных с 2 GE-интерфейсов (MTU до 9000 байт), конструктив корпуса MiniRack, питание AC+DC, управление терминал VT100 и SNMP, служебная связь. Модули SFP в комплект не входят.
|
|
FG-FOM16/8OG,V2
|
Оптический 1+1 мультиплексор для передачи 8 потоков Е1 и данных с 4 GE-интерфейсов (MTU до 9000 байт), конструктив корпуса MiniRack, питание AC+DC, управление терминал VT100 и SNMP, служебная связь. Модули SFP в комплект не входят.
|
|
FG-FOM16OG,V2
|
Оптический 1+1 мультиплексор для передачи 16 потоков Е1 и данных с 8 GE-интерфейсов (MTU до 9000 байт), конструктив корпуса MiniRack, питание AC+DC, управление терминал VT100 и SNMP, служебная связь. Модули SFP в комплект не входят.
|
|
FG-FOM16OG-Trib4xE1,V1
|
Модуль компонентных интерфейсов G.703/4 порта по 2,048 Мбит/с (120 Oм) для мультиплексоров серии FG-FOM16OG, V1.
|
|
FG-FOM16OG-LAN,V1
|
Модуль двух интерфейсов Combo GE для мультиплексоров FlexGain FOM16OG, V1.
| |
FG-FOM16OG-Trib4xE1/2GE,V2
|
Комбинированный модуль интерфейсов G.703/4 порта по 2,048 Мбит/с (120 Oм) и 2 порта 1000BaseTX для мультиплексоров серии FG-FOM16OG, V2.
|
|
