PDH оптические мультиплексоры
FlexGain FOM16OG, V1
|
FlexGain FOM16OG, V1 предназначен для передачи до 12 потоков Е1 G.703 и Ethernet-трафика со скоростью передачи до 1000 Мбит/с по одному или двум волокнам одномодового оптического кабеля. Мультиплексор имеет модульную конструкцию, которая позволяет устанавливать четыре пользовательских модуля в зависимости от конкретного применения в следующих комплектациях: 12Е1+2GE; 8E1+4GE; 4E1+6GE, 8GE без портов Е1. Управление оборудованием производится через порт RS232 или по протоколам Telnet и SNMP.
|
|
FlexGain FOM16OG, V1 может применяться:
- для передачи цифрового потока по волоконно-оптическим соединительным линиям между АТС;
- для подключения базовых станций систем мобильной связи к АТС;
- как оборудование линейного тракта систем передачи для организации абонентского выноса (например, VoiceCom 8000 MSAN);
- для объединения локальных сетей со скоростью 1000 Мбит/с в линии.
ОСОБЕННОСТИ
- Передача до 12 потоков Е1
- Передеча трафика Ethernet со скоростью до 1000 Мбит/с
- 2, 4, 6 или 8 пользовательских портов Combo Ethernet 10/100/1000 Мбит/с
- Работа по одному или двум волокнам, SFP оптические приемопередатчики
- Простая установка и настройка
- Минимальные требования к обслуживанию
- Система управления по протоколу SNMP

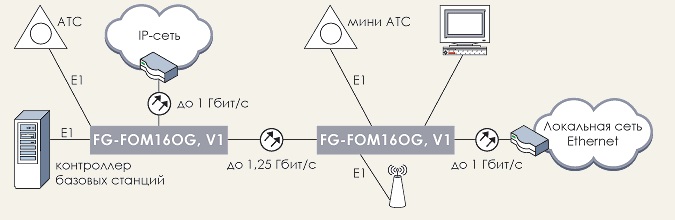

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптический интерфейс
|
|
Тип лазерного диода
|
зависит от типа SFP-модуля
|
|
Тип приемника
|
PINFET
|
|
Рабочая длина волны
|
зависит от типа SFP-модуля
|
|
Линейное кодирование
|
NRZ, дополненный 4В5В
|
|
Скорость предачи
|
1,25 Гбит/с
|
|
Выходная мощность
|
зависит от типа SFP-модуля
|
|
Чувствительность по приему
|
зависит от типа SFP-модуля
|
|
Перекрываемое затухание
|
зависит от типа SFP-модуля
|
|
Интерфейс Е1
|
|
Импенданс
|
120 Ом/75 Ом
|
|
Скорость передачи
|
2048 кбит/с ± 50 ppm
|
|
Линейный код
|
HDB3
|
|
Маска
|
ITU-T G.703
|
|
Количество интерфейсов на модуль
|
4
|
|
Фазовые дрожания
|
в соответствии с рек. G.742, G.823
|
|
Интерфейс Ethernet
|
|
Стандарт
|
IEEE 802.3/802.1q
|
|
Тип интерфейса
|
10/100/1000BaseT (Combo)
|
|
Скорость передачи
|
до 1000 Мбит/с
|
|
Контроль потока
|
full/half duplex
|
|
Кол-во интерфейсов на модуль
|
2 (медь + SFP-слот)
|
|
Макс. размер пакета
|
1536 байт
|
|
Служебная связь
|
|
Оборудование
|
двухпроводный телефонный аппарат
|
|
Тип разъема
|
RJ-11
|
|
Питание
|
|
FOM16OG, V1
|
-36…-72 В / ~220 В 50 Гц
|
|
Потребляемая мощность
|
|
FOM16OG, V1
|
< 30 Вт
|
|
Условия эксплуатации
|
|
Температурный режим
|
0 … +60°С
|
|
Относительная влажность
|
5 … 95 %, без конденсата
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
G-FOM-16OG, AD
|
Оптический мультиплексор для передачи двух интерфейсов GE и
4 потоков Е1, расширение до 16 модулями FG-FOM4E-RM-4E1.
Два оптических интерфейса с поддержкой функции add/drop.
Конструктив minirack 1U 19”. Питание -48В - -72В. Модули SFP в комплект не входят
|
|
|
FG-FOM-16OG, AD/AC/DC
|
Оптический мультиплексор для передачи двух интерфейсов GE и
4 потоков Е1, расширение до 16 модулями FG-FOM4E-RM-4E1.
Два оптических интерфейса с поддержкой функции add/drop.
Конструктив minirack 1U 19”. Питание AC/DC. Модули SFP в комплект не входят
|
|
|
FG-FOM-AD
|
Гибридный оптический преобразователь двух интерфейсов GE и
4 потоков Е1, расширение до 16 модулями FG-FOM4E-RM-4E1, поддержка линейных и кольцевых топологий.
Конструктив minirack 1U 19”. Питание -48В - -72В. Модули SFP в комплект не входят
|
|
|
FG-FOM-16OG-L, V1
|
Оптический мультиплексор для передачи 4-х интерфейсов GE
(2 GE порта LAN и 2 SFP слота LAN) и 16 потоков Е1.
Два оптических интерфейса 1.25 Гбит/с с поддержкой функции 1:1.
Конструктив для установки в стойку 19” (1U). Питание -48В... -72В. Модули SFP в комплект не входят
|
|
|
FG-FOM-16OG-L/AC/DC, V1
|
Оптический мультиплексор для передачи 4-х интерфейсов GE (2 GE порта LAN и 2 SFP слота LAN) и 16 потоков Е1. Два оптических интерфейса 1.25 Гбит/с с поддержкой функции 1:1.
Конструктив для установки в стойку 19” (1U). Питание ~220В и -48В... -72В. Модули SFP в комплект не входят
|
|
|
|
|
