PDH оптические мультиплексоры
FlexGain FOM4E/2-SA
FlexGain FOM4E/2-SA предназначен для передачи до 2 потоков Е1 G.703 и Ethernet-трафика по одному или двум волокнам оптического кабеля. FlexGain FOM4E/2-SA выполнен в настольном исполнении. Оптический порт мультиплексора выполнен в виде слота для оптического SFP-модуля для быстрой и удобной адаптации под длину кабеля, тип волокна и количество используемых волокон для передачи данных. Управление оборудованием производится через порт RS232, Telnet, SNMP.
Модули FlexGain FOM4E/2-SA совместимы с модулями FlexGain FOM4E-RM в исполнении SubRack.
|
|
|
FlexGain FOM4E/2-SA
|
PDH оптический мультиплексор Nateks
|
|
|
FlexGain FOM4E/2-SA может применяться:
- для передачи цифрового потока по волоконно-оптическим соединительным линиям между АТС;
- для подключения базовых станций систем мобильной связи к контроллерам базовых станций;
- как оборудование линейного тракта систем передачи для организации абонентского выноса
(например, аппаратуры абонентской цифровой системы передачи DLC-1100B);
- для подключения систем DSLAM к IP-сетям;
- для объединения локальных сетей со скоростью 100 Мбит/с в линии.
ОСОБЕННОСТИ
- Экономическая эффективность решения
- Передача до 2 потоков Е1
- Передача трафика Ethernet (4 интерфейса) со скоростью до 100 Мбит/с
- Используются SFP оптические приемопередатчики на 15, 40, 80, 100, 120 и более километров

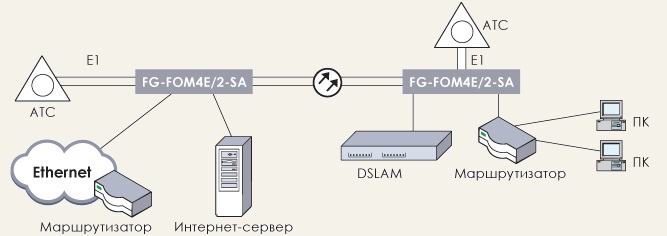

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Оптический интерфейс
|
|
Тип модуля
|
SFP
|
|
Тип разъема
|
LC
|
|
Линейное кодирование
|
скремблированный NRZ
|
|
Скорость передачи
|
155 Мбит/с
|
|
Рабочая длина волны
|
определяется типом SFP-модуля
|
|
Выходная мощность
|
определяется типом SFP-модуля
|
|
Чувствительность по приему
|
определяется типом SFP-модуля
|
|
Интерфейс Е1
|
|
Импеданс
|
120 / 75 Ом
|
|
Количество портов
|
2
|
|
Скорость передачи
|
2048 кбит/с ±50 ppm
|
|
Линейный код
|
HDB3
|
|
Стандарт
|
ITU-T G.703
|
|
Фазовые дрожания
|
в соответствии с рек. G.742, G.823
|
|
Интерфейс Ethernet
|
|
Стандарт
|
IEEE 802.3/802.1q
|
|
Количество портов
|
4
|
|
Тип интерфейса
|
10/100BaseT (автоопределение)
|
|
Скорость передачи
|
до 100 Мбит/с
|
|
Контроль потока
|
full/half duplex
|
|
Макс. размер пакета
|
1536 байт
|
|
Питание
|
|
FG-FOM4E/2-SA
|
~220 В
|
|
Потребляемая мощность
|
|
FG-FOM4E/2-SA
|
< 10 Вт
|
|
Условия эксплуатации
|
|
Температурный режим
|
-5 … +45°С
|
|
Относительная влажность
|
5 … 95%, без конденсата
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-FOM4E/2-SA
|
Оптический (1+0) мультиплексор для передачи 2 потоков Е1 (120 Ом) и Ethernet 10/100BaseT (линейная скорость до 100 Мбит/с), настольное исполнение. Оптический SFP-приемопередатчик в комплект не входит
|
|
