Комплект молниезащиты ZZ-200-002 для частного дома с двускатной крышей без дымоходных труб
|
Готовый комплект молниезащиты ZANDZ для частного дома с двускатной крышей без дымоходных труб ZZ-200-002 - содержит все необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.
Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.
|
|
157 690 руб. |
 |
|
Характеристики защищаемого объекта:
- Тип крыши: двускатная, без дымоходных труб,
- Высота стен: до 9 м
- Высота в коньке: не менее 12 м
- Размеры дома: не более 10х25 м
- Материал кровли: черепица натуральная (керамическая, полимерпесчаная, цементно-песчаная), металлочерепица, шифер, металлические кровли (при толщине менее 0,5 мм - профилированный настил, фальцевая кровля), сланцевая кровля; также допускается применять материалы, которые не поддерживают горение.
Техническое описание системы
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
- Молниезащита выполнена в соответствиис СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций и РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".

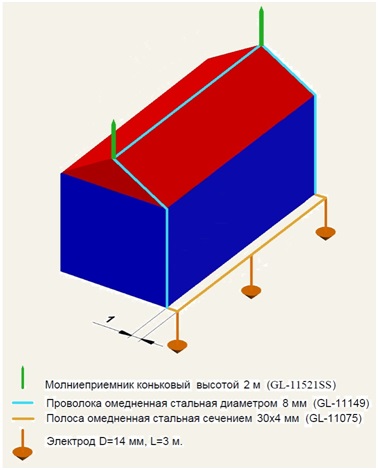

- Молниезащита выполнена при помощи двух коньковых молниеприемников высотой 2 м (GL-11521SS), которые крепятся на держателях GL-11525 по краям конька кровли.
- Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
- Установка токоотводов осуществляется при помощи зажима GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях, GL-11564A – по коньку. Шаг установки зажимов – 0,8-1,0 м.
- Для соединения проката по длине и в узлах соединения используется универсальный зажим GL-11551A.
- Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
- В качестве заземляющего устройства используются 3 вертикальных электрода длинной 3 м объединенных заземляющим проводником - полосой стальной омеднённой 30х4 мм (GL-11075). Расстояние от заземлителей до объекта не менее 1 м.
- Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.
- Подробная инструкция по монтажу включена в комплект поставки.
Состав комплекта
|
Артикул
|
Наименование
|
Количество
|
|
GL-11521SS
|
Молниеприёмник GALMAR высотой 2 метра для установки в резьбовых держателях (М16; нержавеющая сталь)
|
2 шт.
|
|
GL-11525
|
Коньковый держатель GALMAR для молниеприёмника (резьба М16; подключение токоотвода d10 мм; бронза)
|
2 шт.
|
|
GL-11149-10
|
GALMAR Проволока омеднённая (D 8 мм / S 50 мм² бухта 10 метров)
|
1 шт.
|
|
GL-11149-50
|
GALMAR Проволока омеднённая (D 8 мм / S 50 мм² бухта 50 метров)
|
1 шт.
|
|
GL-11551A
|
GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)
|
5 шт.
|
|
GL-11747A
|
GALMAR Зажим на крышу, покрытую металлическим профилем/профнастилом, для токоотвода (крашенная оцинкованная сталь)
|
15 шт.
|
|
GL-11703A
|
GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь)
|
20 шт.
|
|
GL-11564A
|
GALMAR Зажим на конёк для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь)
|
25 шт.
|
|
GL-11545A
|
GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь)
|
2 шт.
|
|
GL-11514
|
GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженая медь)
|
2 шт.
|
|
GL-11562A
|
GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь)
|
2 шт.
|
|
ZZ-001-065
|
ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)
|
6 шт.
|
|
ZZ-002-061
|
ZANDZ Муфта соединительная резьбовая
|
4 шт.
|
|
ZZ-003-061
|
ZANDZ Наконечник стартовый
|
3 шт.
|
|
ZZ-004-060
|
ZANDZ Головка направляющая для насадки на отбойный молоток
|
2 шт.
|
|
ZZ-006-000
|
ZANDZ Смазка токопроводящая
|
1 шт.
|
|
ZZ-008-000
|
ZANDZ Насадка на отбойный молоток (SDS max)
|
1 шт.
|
|
ZZ-005-064
|
ZANDZ Зажим для подключения проводника (до 40 мм)
|
4 шт.
|
|
ZZ-007-030
|
ZANDZ Лента гидроизоляционная
|
1 шт.
|
|
GL-11075-20
|
GALMAR Полоса омедненная стальная (30*4 мм; бухта 20 метров)
|
1 шт.
|
|
GL-11075-10
|
GALMAR Полоса омедненная стальная (30*4 мм; бухта 10 метров)
|
1 шт.
|
|
ZZ-500-110
|
ZANDZ Проводник заземляющий (10м; S25; одножильный; с наконечником под болт D8)
|
1 шт.
|
Важно! Ограничения по применению комплектов
- Комплекты применимы строго для указанных конфигураций зданий. Тип кровли, высота стен, высота в коньке и общие размеры Вашего дома не должны превышать значения, приведенные в описании комплектов.
В случае, если один из габаритов Вашего дома превышает указанные значения, Вы можете по своему усмотрению
купить дополнительные комплектующие.
- Расчет сопротивления заземляющего устройства в составе готовых комплектов молниезащиты ZANDZ произведен для объектов, расположенных в регионах с обычным грунтом (суглинок, глина, супесок,…). Данные комплекты не применимы в регионах с высоким удельным сопротивлением грунта.
Ознакомиться со средними значениями удельного сопротивления различных типов грунта Вы можете по
ссылке.
- Комплекты рассчитаны на надежность системы молниезащиты, соответствующую типу объекта «частный дом» (обычный объект по СО 153-34.21.122-2003). Данные комплекты не применимы для общественных, промышленных и других типов объектов, т.к. любой из них может требовать повышенной надежности системы внешней молниезащиты.
