Комплект молниезащиты ZANDZ ZZ-200-001 для частного дома с дымоходной трубой
|
Готовый комплект молниезащиты ZANDZ ZZ-200-001 для частного дома с дымоходной трубой - содержит всё необходимое для организации надежной и долговечной системы внешней молниезащиты Вашего дома.
Применим для:
Объектов относящихся к 3-й категории молниезащиты согласно РД 34.21.122-87 и к обычным, согласно СО 153-34.21.122-2003.
Комплект обеспечивает надежность системы – не менее 0,9.
|
|
130 680 руб. |
 |
|
Характеристики защищаемого объекта:
- Тип крыши: двускатная (без эркеров), с наличием дымоходной трубы
- Высота стен: до 7 м
- Высота в коньке: 9 - 10 м
- Размеры дома: не более 8х10 м (ДхШ)
- Высота дымохода: выше конька не менее 1 м
- Ширина стены дымохода: не менее 1 м (хотя бы с одной стороны)
- Материал кровли: черепица натуральная (керамическая, полимерпесчаная, цементно-песчаная), металлочерепица, шифер, металлические кровли (при толщине менее 0,5 мм - профилированный настил, фальцевая кровля), сланцевая кровля; также допускается применять материалы, которые не поддерживают горение.
Техническое описание системы
Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты представлен следующими решениями:
- Молниезащита выполнена в соответствии с СО 153-34.21.122-2003 "Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций и
РД 34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений".

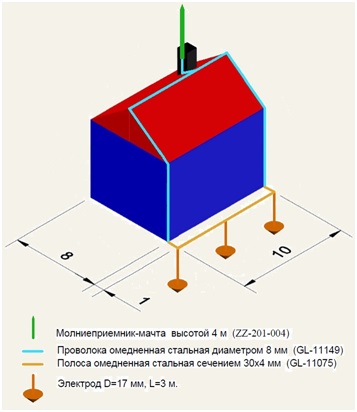

- Молниезащита выполнена при помощи молниеприемника-мачты ZZ-201-004, который крепится на держателе ZZ-203-002 к дымоходной трубе (расстояние между лапами 0,5 м). Подключение к токоотводу производится при помощи зажима ZZ-202-001.
- Токоотводы выполняются при помощи проводника - сталь омедненная диаметром 8 мм, толщина покрытия 70 мкм (GL-11149).
- Установка токоотводов осуществляется при помощи зажима GL-11564A – по коньку, GL-11747A - на кровле, GL-11703A - на вертикальных поверхностях. Шаг установки зажимов – 0,8-1,0 м.
- Для соединения токоотводов по длине и в узлах соединения используется универсальный зажим GL-11551A.
- Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводам, при помощи зажима GL-11514 или GL-11545А.
- В качестве заземляющего устройства используются 3 вертикальных электрода длиной 3 м объединенных заземляющим проводником - проволокой стальной омедненной D=10 мм (GL-11150). Расстояние от заземлителей до объекта не менее 1 м.
- Токоотводы подключаются к заземляющему проводнику при помощи зажимов GL-11562A.
- Подробная инструкция по монтажу включена в комплект поставки.
Состав комплекта
|
Артикул
|
Наименование
|
Количество
|
|
ZZ-201-004
|
ZANDZ Молниеприёмник-мачта вертикальный 4 м (нерж. сталь)
|
1 шт.
|
|
ZZ-203-002
|
ZANDZ Крепление для молниеприёмника к дымоходу (нержавеющая сталь)
|
1 шт.
|
|
ZZ-202-001
|
ZANDZ Зажим к молниеприёмнику для токоотводов (нержавеющая сталь)
|
1 шт.
|
|
GL-11149-50
|
GALMAR Проволока омеднённая (D 8 мм / S 50 мм² бухта 50 метров)
|
1 шт.
|
|
GL-11551A
|
GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)
|
3 шт.
|
|
GL-11747A
|
GALMAR Зажим на крышу, покрытую металлическим профилем/профнастилом, для токоотвода (крашенная оцинкованная сталь)
|
16 шт.
|
|
GL-11703A
|
GALMAR Зажим к фасаду для токоотвода с возвышением 15 мм (крашенная оцинкованная сталь)
|
20 шт.
|
|
GL-11564A
|
GALMAR Зажим на конёк для токоотвода с его возвышением над зажимом на 15 мм (крашенная оцинкованная сталь)
|
14 шт.
|
|
GL-11545A
|
GALMAR Зажим на водосточный желоб для токоотвода (крашенная оцинкованная сталь)
|
2 шт.
|
|
GL-11514
|
GALMAR Зажим - хомут на водосточную трубу для токоотвода (луженая медь)
|
2 шт.
|
|
GL-11562A
|
GALMAR Зажим контрольный для соединения токоотводов "проволока + полоса" (крашенная оцинкованная сталь)
|
2 шт.
|
|
GL-00085
|
GALMAR Стержень заземления омедненный безмуфтовый (D17; 1,5 м)
|
6 шт.
|
|
ZZ-6-4
|
ZANDZ Нагель для монтажа кувалдой
|
1 шт.
|
|
ZZ-005-064
|
ZANDZ Зажим для подключения проводника (до 40 мм)
|
3 шт.
|
|
ZZ-007-030
|
ZANDZ Лента гидроизоляционная
|
1 шт.
|
|
GL-11150-20
|
GALMAR Проволока омедненная стальная (D10 мм; бухта 20 метров)
|
1 шт.
|
|
ZZ-500-105
|
ZANDZ Проводник заземляющий (5м; S25; одножильный; с наконечником под болт D8)
|
1 шт.
|
Важно! Ограничения по применению комплектов
- Комплекты применимы строго для указанных конфигураций зданий. Тип кровли, высота стен, высота в коньке и общие размеры Вашего дома не должны превышать значения, приведенные в описании комплектов.
В случае, если один из габаритов Вашего дома превышает указанные значения, Вы можете по своему усмотрению
купить дополнительные комплектующие.
- Расчет сопротивления заземляющего устройства в составе готовых комплектов молниезащиты ZANDZ произведен для объектов, расположенных в регионах с обычным грунтом (суглинок, глина, супесок,…). Данные комплекты не применимы в регионах с высоким удельным сопротивлением грунта.
Ознакомиться со средними значениями удельного сопротивления различных типов грунта Вы можете по
ссылке.
- Комплекты рассчитаны на надежность системы молниезащиты, соответствующую типу объекта «частный дом» (обычный объект по СО 153-34.21.122-2003). Данные комплекты не применимы для общественных, промышленных и других типов объектов, т.к. любой из них может требовать повышенной надежности системы внешней молниезащиты.
