Производитель
|
Planet
|
|
Артикул
|

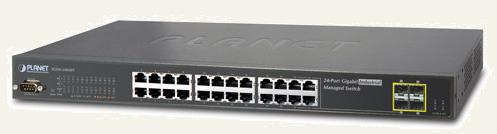

IGSW-24040T
|
|
Основные характеристики
|
|
Аппаратные характеристики
|
|
Медные порты
|
24 10 / 100/1000Base-T порта RJ-45 Auto-MDI/MDI-X
|
|
SFP / mini-GBIC слоты
|
4 1000Base-SX/LX/BX SFP интерфейса, общих с портами 21 до порта 24
|
|
Совместимость с 100Base-FX SFP
|
|
Консольный порт
|
1 х RS-232 DB9 последовательный порт (115200, 8, N, 1)
|
|
Схема коммутации
|
Store-and-forward
|
|
Коммутационная матрица
|
48 Гбит / без блокировки
|
|
Пропускная способность (пакетов в секунду)
|
35.7Mpps
|
|
Адресна таблица
|
8K записей, авто-обучение источника и определение устаревших адресов
|
|
Буфер данных
|
1392 килобайт
|
|
Управление потоком
|
IEEE 802.3x Pause Frame для полнодуплексного
|
|
обратного давления в режиме полудуплекса
|
|
Jumbo Frame
|
10Kbytes
|
|
Кнопка сброса
|
<5 секунд: Перезагрузка системы
|
|
> 10 секунд: Заводская установка
|
|
Размеры (Ш х Г х В)
|
440 х 200 мм х 44,5 млн, высотой 1U / 19 "
|
|
Вес
|
2.96kg
|
|
Индикатор
|
Мощность, неисправности, Link / Act и скорость за Gigabit портом
|
|
Потребляемая мощность
|
Максимум 30 Вт / 102 БТЕ (АС)
|
|
Требования к питанию - AC
|
AC 100 ~ 240V, 50/60Hz 0.75A
|
|
Требования к питанию - DC
|
36V DC@0.75A, диапазон: 36V ~ 72V DC
|
|
ESD защита
|
6KV DC
|
|
DI / DO
|
2 Цифровой вход (DI)
|
|
Уровень 0: -24 ~ 2.1V (+ 0,1 В)
|
|
1-го уровня: 2.1 ~ 24V (+ 0,1 В)
|
|
Входной ток:. 10мА макс
|
|
2 Цифровой выход (DO): Открытый коллектор, чтобы обеспечить 24VDC, 100мА максимальную нагрузку
|
|
Уровень 2
|
|
Основные интерфейсы управления
|
Консоль, Telnet, Web-браузер, SNMPv1, v2c и v3
|
|
Безопасный интерфейс управления
|
SSH, SSL, SNMP v3
|
|
Конфигурация порта
|
Порт отключить / включить
|
|
автоматическое согласование 10/100/1000Mbps выбора режима
|
|
Управление потоком отключить / включить
|
|
управление пропускной способностью на каждом порту
|
|
контроля энергосберегающего режима
|
|
Состояние порта
|
Дисплей режима каждого порта, состояние соединения, состояния управления потоком, автоматическое согласование, общее состояние
|
|
VLAN
|
802.1Q Tagged VLAN
|
|
на основе портов VLAN
|
|
Q-in-Q
|
|
границе частных VLAN (PVE)
|
|
до 256 VLAN групп, из 4094 идентификаторов VLAN
|
|
Группирование портов
|
802.3ad LACP IEEE / Магистральные
|
|
Поддерживает 12 групп из 16-Port
|
|
QoS
|
Классификация трафика, строгий приоритет и WRR
|
|
приоритет 4 уровня для коммутации
|
|
- Номер порта
|
|
- 802.1p приоритет
|
|
- 802.1Q VLAN тегов
|
|
DSCP / TOS поле в IP-пакетов на основе политик QoS
|
|
IGMP Snooping
|
IGMP (v1/v2) Snooping, до 255 многоадресной группы
|
|
поддержки режима IGMP Querier
|
|
Список регулирования доступа
|
IP-основе ACL / MAC на основе ACL
|
|
До 256 записей
|
|
SNMP MIB
|
RFC-1213 MIB-II
|
|
IF-MIB
|
|
RFC-1493 Bridge MIB
|
|
RFC-1643 Ethernet MIB
|
|
RFC-2863-интерфейс MIB
|
|
RFC-2665 эфироподобный MIB
|
|
RFC-2819 RMON MIB (Группа 1)
|
|
RFC-2737 Entity MIB
|
|
RFC-2618 ширина Client MIB
|
|
-RFC 2933 IGMP-STD-MIB
|
|
RFC3411-MIB SNMP-Каркасы
|
|
IEEE802.1X PAE
|
|
LLDP
|
|
MIB-Мау
|
|
Соответствие стандартам
|
|
Соответствие регулирования
|
FCC Part 15 Class A, CE
|
|
Соответствие стандартам
|
IEEE 802.3 10Base-T
|
|
IEEE 802.3u 100Base-TX/100Base-FX
|
|
IEEE 802.3z Gigabit SX / LX
|
|
IEEE 802.3ab Gigabit 1000T
|
|
IEEE 802.3x Flow Control и обратного давления
|
|
IEEE 802.3ad с тестом LACP Port,
|
|
IEEE 802.1D Протокол покрытия
|
|
IEEE 802.1 Протокол Spanning Tree
|
|
несколько протоколов IEEE 802.1s
|
|
IEEE 802.1p класс обслуживания
|
|
IEEE 802.1Q VLAN Tagging
|
|
Сетевая аутентификация IEEE 802.1x
|
|
Стандарты IEEE 802.1ab LLDP
|
|
RFC 768 UDP
|
|
RFC 793 TFTP
|
|
RFC 791 IP
|
|
RFC 792 ICMP
|
|
RFC 2068 HTTP
|
|
RFC 1112 IGMP версии 1
|
|
RFC 2236 IGMP версии 2
|
|
Стабильность
|
IEC60068-2-32 (Свободное падение)
|
|
IEC60068-2-27 (Shock)
|
|
IEC60068-2-6 (вибрация)
|
|
Дополнительно
|
|
Температура рабочая/хранения
|
-40 ~ 75 ° С (постоянного тока) ,-20 ~ 60 градусов C (блока питания)/ -40 ~ 85 градусов C
|
