IVC-234GT
1-портовый BNC/RJ11 VDSL и 4-портовый Gigabit Ethernet Конвертер
Высокопроизводительный Промышленный Гигабитный Ethernet-Удлинитель
Для передачи данных на большие расстоянии и высоких скоростях, необходимых Ethernet по коаксиальным или 2-проводным UTP-приложениям, PLANET Technology предлагает новый промышленный конвертер Ethernet IVC-234GT. Он оснащен одним портом BNC и одним портом RJ11 для междугороднего соединения с технологией VDSL2 (Very-high-bit-rate Digital Subscriber Line 2), а также 4 портами Ethernet 10/100/1000BASE-T RJ45. Его тонкий металлический корпус делает размещение устройства удобным. Хорошо работая с широко распространенной коаксиальной сетью или сетью RJ11, IVC-234GT обеспечивает превосходную полосу пропускания до полной дуплексной скорости передачи данных 300 Мбит / с, что может увеличить максимальное расстояние до 1,4 км.
|
|
|
IVC-234GTG
|
1-портовый BNC/RJ11 VDSL и
4-портовый Gigabit Ethernet Конвертер
|
|
|
Если сеть, состоящая из HD IP-камер, беспроводных точек доступа и NVR, требует расширения за пределы 100-метрового расстояния, то IVC-234GT будет лучшим вариантом, так как он может передавать данные по коаксиальному кабелю или телефонному проводу. 100-метровое расстояние может быть увеличено только по UTP-кабелю.
Превосходная передача upstream/downstream
Конструкция IVC-234GT основана на двух сетевых решениях Gigabit Ethernet и VDSL2. IVC-234GT обеспечивает стабильный, но высокоскоростной доступ к сети точка-точка с дуплексной передачей данных до 300 Мбит / с. Он обеспечивает 2 переключаемых режима передачи-асимметричный режим или симметричный режим-для передачи восходящих и нисходящих сигналов.
- Асимметричный режим – нисходящий до 200 Мбит / с и восходящий до 100 Мбит / с
- Симметричный режим – нисходящий до 150 Мбит / с и восходящий до 150 Мбит / с
Симметричный режим обеспечивает одинаковую скорость передачи как на нисходящем, так и на восходящем потоке, в то время как асимметричный режим обеспечивает более высокое качество передачи на коротком расстоянии. В целом, когда IVC-234GT находится в симметричном режиме, он обеспечивает лучшую upstream производительность, а когда он находится в асимметричном режиме, он дает лучшую downstream производительность.

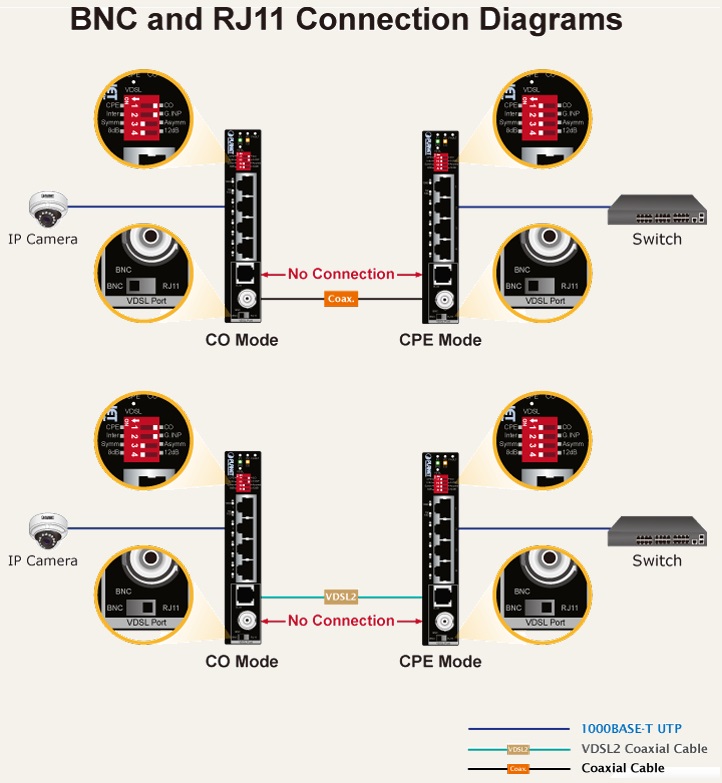

Ethernet по существующему коаксиальному кабелю или кабелю RJ11 на большие расстояния
IVC-234GT также является решением Long Reach Ethernet (LRE), которое обеспечивает быструю замену и плавную миграцию решения из существующей аналоговой системы в полностью цифровую. Он имеет два типа передачи: коаксиальный или RJ11. Обычный UTP-кабель может быть удлинен только до 100 метров, но с IVC-234GT расстояние для сети Ethernet может быть увеличено до 1400 метров , что идеально подходит для следующих сетевых приложений:
- IP устройства на большом расстоянии
- IP digital signage
- Кабельное телевидение к IPTV
- Дистанционное образование
- Электронные рекламные щиты
- Другие области применения
Если у вас есть коаксиальный кабель или кабель RJ11 в вашей существующей среде, вы можете установить пару IVC-234GT очень просто, без необходимости строить дополнительные сетевые провода, тем самым экономя затраты на строительство сети.
Простая и гибкая установка
IVC-234GT предлагает два режима работы: клиентский CPE и центральный CO, что делает любые сетевые приложения простыми и гибкими. Режим CPE или CO можно регулировать с помощью встроенного DIP-переключателя. Для соединения точка-точка один IVC-234GT в режиме CPE и другой в режиме CO должны быть настроены как пара преобразователей для выполнения соединения. Это позволяет администратору эффективно управлять сетью по коаксиальному кабелю, улучшая передачу данных на большие расстояния
Резервный вариант ADSL2+
Для интернет-провайдеров, предоставляющих широкополосные услуги ADSL, IVC-234GT может поддерживать нисходящую скорость до 24 Мбит / с и восходящую скорость до 1 Мбит / с восходящую скорость до 1 Мбит / с с помощью технологии ADSL2+. IVC-234GT также может быть непосредственно переключен на VDSL2 после обновления сети.
Ключевые характеристики:
- Long Reach Ethernet
- ITU-T G.993.5 G.Vectoring and G.INP
- Upstream/Downstream bandwidth up to 200/100Mbps
- CO/CPE mode selectable via DIP switch

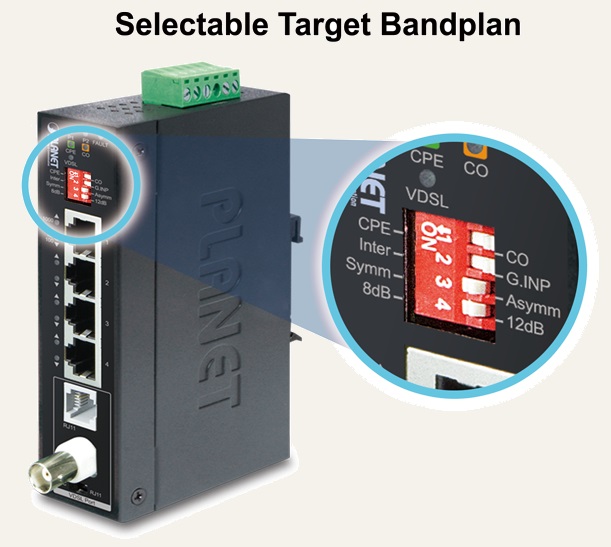

- Selectable target band plan and SNR margin
- One BNC/RJ11 connector for VDSL connection
- Uses existing RG59/RG6 coaxial cable
- Used in pairs to extend Point-to-Point connection up to 1.4km
- Supports IEEE 802.1Q VLAN tag transparency

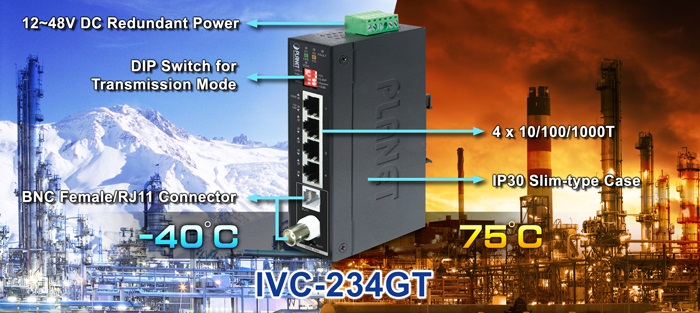

- Industrial Case and Installation
- Slim-type IP30 metal case
- DIN rail and wall-mount design
- 12 to 48V DC, redundant power with polarity reverse protect function
- AC 24V power adapter acceptable
- Supports 6000 VDC Ethernet ESD protection
- -40 to 75 degrees C operating temperature
- Minimum installation time (Simply by Plug and Play)
- Supports extensive LED indicators for network diagnosis
Применение:

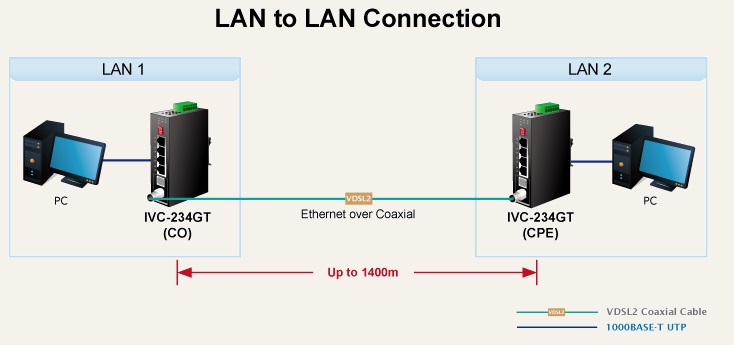

Приложение точка-точка - Соединение LAN - LAN
Один комплект IVC-234GT может быть использован для связи двух локальных сетей, расположенных в разных местах. Через коаксиальный кабель он может настроить асимметричную магистраль 200/100 Мбит/с, но один IVC-234GT должен быть ведущим (режим CO), а другой-ведомым (режим CPE).

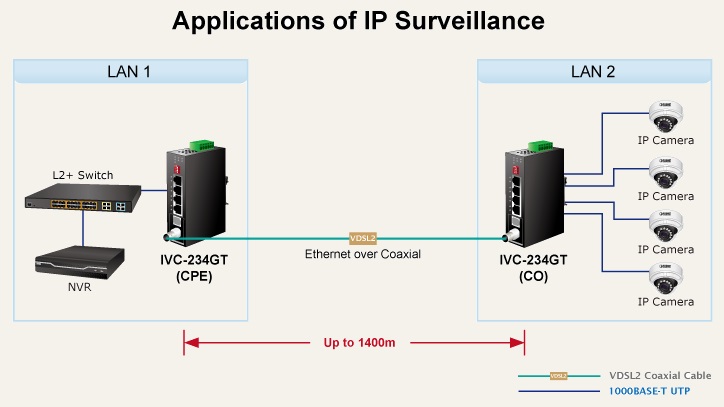

Наблюдение и безопасность по IP
Чтобы воспользоваться преимуществами цифровой системы видеонаблюдения и сохранить преимущества коаксиального кабеля/RJ11 IVC-234GT, предприятия могут модернизировать свою аналоговую систему видеонаблюдения до IP-камеры без использования дополнительных новых проводов. Поскольку IVC-234GT поставляется с одним портом RJ45 и одним BNC Ethernet через коаксиальный порт, просто подключите UTP-кабель IP-камеры к порту Ethernet и существующий коаксиальный кабель к разъему BNC, чтобы легко развернуть и расширить расстояние с преобразованием сигнала путем передачи данных Ethernet со стандартного коаксиального кабеля.
Спецификация:
| Hardware Specifications |
| TP interface |
4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| VDSL BNC |
1 BNC female Ethernet over Coaxial port
Cabling:
Coaxial cable: 75 ohm
RG-6/U cable, less than12Ω/1000 ft
RG-59/U cable, less than 30Ω/1000 ft.
Maximum Distance:
Max. 1.2km with data transmission (3,937ft.) |
| VDSL RJ11 |
1 VDSL2/ADSL2+ RJ11 female phone jack
Twisted-pair telephone wires (AWG-24 or better) up to 1.2km (3,937ft.) |
| DIP Switch & Functionality |
DIP-1: Select CO or CPE mode
DIP-2: Select G.INP or Interleaved mode
DIP-3: Select Band Profile (Asymmetric or Symmetric)
DIP-4: Select SNR of 12dB or 8dB |
| LED Indicators |
Power 1/Power 2: Green
FAULT: Red
1000BASE-T LNK/ACT: Green
10/100BASE-TX LNK/ACK: Green
VDSL: Green
CO: Green
CPE: Green |
| ESD Protection |
6KV DC |
| Enclosure |
IP30 slim metal case |
| Installation |
DIN-rail kit or wall-mount ear |
| Dimensions (W x D x H) |
32 x 135 x 87.8mm |
| Weight |
185g |
| Power Requirement |
DC input: Dual 12~48V DC, 0.4A max.
24V AC |
| Power Consumption |
5.7 watts |
| Performance |
| Upstream/ Downstream Performance Table with RJ11 Cable |
• CO, Interleave, Asym, 8dB
200M -> 93Mbps/190Mbps
400M -> 67Mbps/164Mbps
600M -> 38Mbps/116Mbps
800M -> 24Mbps/59Mbps
1000M -> 9Mbps/45Mbps
1200M -> 6Mbps/30Mbps
• CO, Interleave, Sym, 8dB
200M -> 143Mbps/148Mbps
400M -> 118Mbps/119Mbps
600M -> 71Mbps/75Mbps
800M -> 49Mbps/36Mbps
1000M -> 21Mbps/25Mbps
1200M -> 16Mbps/24Mbps
• G.INP, ASym, 8dB
200M -> 92Mbps/190Mbps
400M -> 68Mbps/165Mbps
600M -> 37Mbps/112Mbps
800M -> 27Mbps/56Mbps
1000M -> 9Mbps/46Mbps
1200M -> 5Mbps/31Mbps
• G.INP, sym, 8dB
200M -> 143Mbps/148Mbps
400M -> 116Mbps/115Mbps
600M -> 71Mbps/69Mbps
800M -> 49Mbps/32Mbps
1000M -> 19Mbps/27Mbps
1200M -> 16Mbps/23Mbps
• CO, Interleave, Asym, 12dB
200M -> 85Mbps/174Mbps
400M -> 59Mbps/146Mbps
600M -> 28Mbps/94Mbps
800M -> 22Mbps/49Mbps
1000M -> 7Mbps/40Mbps
1200M -> 3Mbps/28Mbps
• CO, Interleave, Sym, 12dB
200M -> 132Mbps/126Mbps
400M -> 103Mbps/104Mbps
600M -> 59Mbps/60Mbps
800M -> 38Mbps/27Mbps
1000M -> 15Mbps/24Mbps
1200M -> 6Mbps/20Mbps
• G.INP, Asym, 12dB
200M -> 85Mbps/174Mbps
400M -> 57Mbps/144Mbps
600M -> 28Mbps/94Mbps
800M -> 22Mbps/49Mbps
1000M -> 7Mbps/40Mbps
1200M -> 3Mbps/28Mbps
• G.INP, Sym, 12dB
200M -> 129Mbps/136Mbps
400M -> 99Mbps/96Mbps
600M -> 61Mbps/55Mbps
800M -> 39Mbps/24Mbps
1000M -> 15Mbps/26Mbps
1200M -> 12Mbps/20Mbps |
| Upstream/ Downstream Performance Table with Coaxial Cable |
• CO, Interleave, Asym, 8dB
200M -> 54Mbps/184Mbps
400M -> 49Mbps/148Mbps
600M -> 36Mbps/100Mbps
800M -> 21Mbps/50Mbps
1000M -> 7Mbps/42Mbps
1200M -> 5Mbps/27Mbps
• CO, Interleave, Sym, 8dB
200M -> 131Mbps/148Mbps
400M -> 93Mbps/118Mbps
600M -> 77Mbps/66Mbps
800M -> 44Mbps/30Mbps
1000M -> 20Mbps/25Mbps
1200M -> 13Mbps/27Mbps
• G.INP, ASym, 8dB
200M -> 89Mbps/185Mbps
400M -> 57Mbps/155Mbps
600M -> 33Mbps/75Mbps
800M -> 17Mbps/66Mbps
1000M -> 13Mbps/59Mbps
1200M -> 4Mbps/32Mbps
• G.INP, sym, 8dB
200M -> 140Mbps/144Mbps
400M -> 104Mbps/113Mbps
600M -> 62Mbps/73Mbps
800M -> 40Mbps/29Mbps
1000M -> 20Mbps/27Mbps
1200M -> 14Mbps/20Mbps
• CO, Interleave, Asym, 12dB
200M -> 75Mbps/169Mbps
400M -> 54Mbps/128Mbps
600M -> 26Mbps/80Mbps
800M -> 17Mbps/39Mbps
1000M -> 5Mbps/29Mbps
1200M -> 3Mbps/28Mbps
• CO, Interleave, Sym, 12dB
200M -> 125Mbps/128Mbps
400M -> 89Mbps/99Mbps
600M -> 64Mbps/53Mbps
800M -> 37Mbps/26Mbps
1000M -> 19Mbps/28Mbps
1200M -> 15Mbps/20Mbps
• G.INP, Asym, 12dB
200M -> 79Mbps/166Mbps
400M -> 47Mbps/137Mbps
600M -> 31Mbps/73Mbps
800M -> 13Mbps/45Mbps
1000M -> 6Mbps/38Mbps
1200M -> 3Mbps/22Mbps
• G.INP, Sym, 12dB
200M -> 117Mbps/123Mbps
400M -> 89Mbps/96Mbps
600M -> 52Mbps/43Mbps
800M -> 39Mbps/24Mbps
1000M -> 15Mbps/26Mbps
1200M -> 12Mbps/20Mbps |
| Switch Specifications |
| Switch Processing Scheme |
Store-and-Forward |
| Address Table |
2K entries |
| Flow Control |
Back pressure for half duplex
IEEE 802.3x pause frame for full duplex |
| Jumbo Packet Size |
9K bytes |
| System Specifications |
| VDSL Compliance |
VDSL-DMT
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a Support)
ITU-T G.993.5 G. Vectoring
ITU-T G.998
G.INP
|
| ADSL Compliance |
Capable of ADSL2/2+ standard
ITU G.992.3 G.dmt.bis
ITU G.992.5 G.dmt.bisplus
Data Rate: Up to 24Mbps |
| Standards Conformance |
| Standards Compliance |
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a Support)
ITU-T G.993.5 G.Vectoring and G.INP
ITU-T G.998 |
| Regulatory Compliance |
FCC Part 15 Class A, CE |
| Environment |
| Temperature |
Operating: -40~75 degrees C
Storage: -40~75 degrees C |
| Humidity |
Operating: 5~95% (non-condensing)
Storage: 5~95% (non-condensing) |
