VC-231GF
1-портовый 1000BASE-X SFP + 1-Port RJ11 VDSL2 Конвертер
Конвертер VC-231GF, решение PLANET Long Reach Ethernet (LRE), представляет собой однопортовый гигабитный преобразователь Ethernet-over-VDSL2 для подключения сверхбыстрого развертывания FTTx с существующей внутренней сети телефонных проводов.
|
|
|
VC-231GF
|
1-портовый 1000BASE-X SFP + 1-Port RJ11
VDSL2 Конвертер
|
|
|
Инновационное решение Последней Мили Интегрированное с FTTx и VDSL2
VC-231GF оснащен одним слотом 1000BASE-X SFP для удаленного подключения к оптическому волокну Ethernet и одним портом RJ11 с технологией VDSL2, обеспечивающим превосходную пропускную способность до full-duplex со скоростью передачи данных 300 Мбит / с и способным расширить максимальное расстояние до 1,4 км (4593 фута) по существующему телефонному проводу до внутреннего маршрутизатора VDSL2 или моста, что избавляет от проблем установки оптического волокна.
Конвертер VC-231GF реализует сервисы для ISPS (интернет-провайдеров) и SIs (системных интеграторов) для развертывания оптоволоконных кабелей Gigabit Ethernet в передней части здания или дома абонента и предоставления высокоскоростных услуг triple play по существующему телефонному проводу. Они могут просто обновить свои текущие сети без каких-либо трудностей. Кроме того, его компактный металлический корпус делает установку в телекоммуникационной коробке удобной.
Возможность волоконно-оптической связи Позволяет расширить развертывание FTTx
Благодаря встроенному оптическому интерфейсу 1000BASE-X SFP (small form-factor pluggable) VC-231GF поддерживает различные оптические типы для расширения сети, а расстояние через оптоволоконное соединение может достигать 120 км. Таким образом, построение сетевого решения FTTH (Fiber to the Home), FTTC (Fiber to the Curb) для интернет-провайдеров или FTTB (Fiber to the Building) становится более простым, когда используется развертывание на большие расстояния.
VDSL2 Передача высоко-требовательных приложений для устройств провайдера/Triple Play
Конвертер VC-231G обеспечивает отличную пропускную способность для устройств triple play для приложений и связи. Благодаря новейшей технологии VDSL2 (Very-high-data-rate Digital Subscriber Line 2) VC-231GF предлагает возможность выбора асимметричной/симметричной скорости передачи данных. Он хорошо работает с широко распространенной телефонной сетью с симметричной скоростью передачи данных до 150/150 Мбит/с (G. INP, Sym, 8 дБ) на расстоянии 300 м и 25/15 Мбит/с на большом расстоянии 1 км. VC-231G позволяет многим мультимедийным сервисам работать в локальном Интернете, таким как VoD (видео по запросу), voice over IP, видеотелефон, IPTV, internet cashing server, дистанционное образование и так далее.
Универсальная, гибкая и простая установка

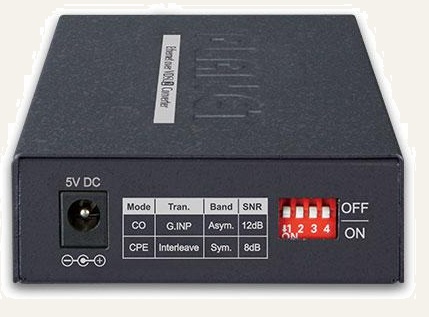

Конвертеры PLANET Gigabit Ethernet-over-VDSL2 поставляются готовыми к установке. VC-231GF предлагает два режима работы: CPE для клиентской стороны и CO для центральной. Режим CPE или CO можно регулировать с помощью встроенного DIP-переключателя.
Для соединения типа «точка-точка» нужно выставить режим CO на VC-231GF и режим CPE VC-231G, VC-234G или VDR-301N они должны быть настроены как одна пара преобразователей для соединения. Это дает администраторам возможность настроить новую локальную сеть в различных местах, используя исходную сетевую структуру без дополнительных затрат.

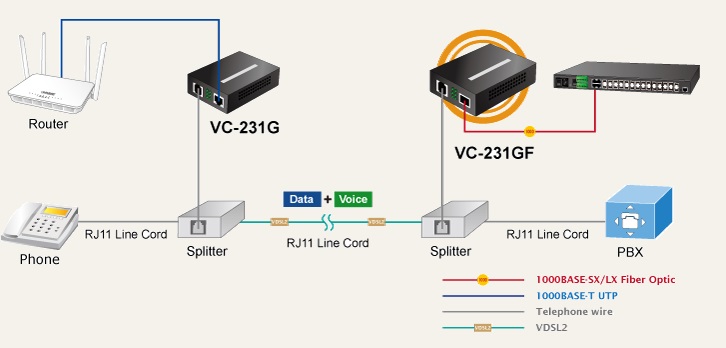

Подключение к Существующей Телефонной системе
Используйте дополнительный разветвитель из пакета VC-231GF для совместного использования существующей телефонной линии с POTS, при этом замена существующей медной проводки не требуется. Просто подключите VC-231GF с дополнительным разветвителем к существующему телефонному разъему RJ11, и можно будет подключить высокопроизводительную сеть VDSL2. Он идеально подходит для использования в качестве расширителя Ethernet к существующей сети Ethernet.
Ключевые характеристики:
- Physical Ports
- One 1000BASE-X SFP interface
- 1 RJ11 connector for xDSL port with VDSL2 connection
- VDSL2 Features
- VDSL2 stand-alone transceiver for simple bridge modem application
- Cost-effective bridge function to connect two Ethernet LANs
- Up to 150/150Mbps bandwidth (in G.INP, Sym, 8dB mode)
- Voice and data communication can be shared simultaneously based on the existing telephone wire with distance up to 1.4km
- ITU-T G.993.2 VDSL2 standard
- ITU-T G.993.5 G.Vectoring and G.INP
- DMT-based coding technology
- CO/CPE mode selectable via DIP switch
- Selectable target band plan (symmetric and asymmetric) and SNR margin
- Supports IEEE 802.1Q VLAN tag transparency
- Hardware and Installation
- Compact size, wall-mountable design; ideal solution for space-limited locations
- Advantage of minimum installation time (Simply by Plug and Play)
- Metal case, good for heat sinking
- Supports extensive LED indicators for network diagnosis
- Additional POST splitter to share voice and data
- Supports 6KV DC Ethernet ESD protection
Применение:

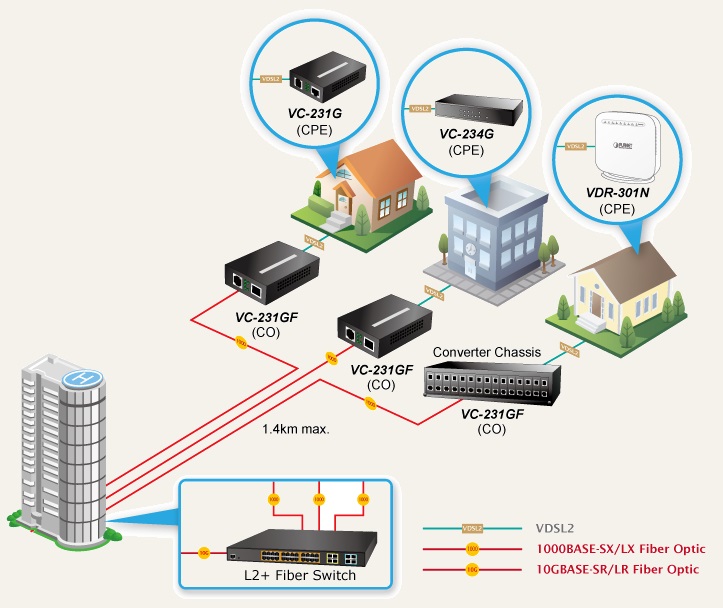

Расширение расстояния с помощью высокопроизводительной сетевой связи FTTx
Набор VC-231GF и VC-231G (преобразователь VDSL2) или VDR-301N (маршрутизатор VDSL2) может быть использован для связи волоконной сети и домашней сети, которые расположены в другом месте. Через обычную телефонную линию можно было бы настроить симметричную магистраль 150/150 Мбит/с (G. INP, Sym, 8 дБ), но один VC-231GF должен быть ведущим (режим CO), а удаленный преобразователь VDSL2 или маршрутизатор VDSL2-ведомым (режим CPE).
Спецификация:
| Hardware Specifications |
| LAN Port |
1 1000BASE-SX/LX SFP interface |
| VDSL Port |
1 VDSL2 RJ11 female phone jack
Twisted-pair telephone wires (AWG-24 or better) up to 1.4km |
| Phone Port |
Additional splitter for POTS connection |
| DIP Switch & Functionality |
4-position DIP switch
• CO or CPE mode selectable
• Selectable G.INP and interleaved mode
• Selectable target band plan
• Selectable target SNR mode |
| LED Indicators |
1 Power: Green
1 1000BASE-SX/LX LNK/ACT: Green
1 VDSL: Green
1 CO: Green
1 CPE: Green |
| ESD Protection |
6KV DC |
| Enclosure |
Metal |
| Installation |
Wall mount or DIN rail with optional kit |
| Dimensions (W x D x H) |
97 x 70 x 26 mm |
| Weight |
206g |
| Power Requirements |
DC 5V, 2A external power |
| Power Consumption |
4.3 watts/14BTU (maximum) |
| Switch Specifications |
| Switch Processing Scheme |
Store-and-Forward |
| Address Table |
2K entries |
| Flow Control |
Back pressure for half duplex
IEEE 802.3x pause frame for full duplex |
| Maximum Packet Size |
1522bytes |
| System Specifications |
| VDSL Compliance |
VDSL-DMT
• ITU-T G.993.1 VDSL
• ITU-T G.997.1
• ITU-T G.993.2 VDSL2 (Profile 17a/30a support)
• ITU-T G.993.5 G.Vectoring
• ITU-T G.998
• G.INP |
| ADSL Compliance |
Capable of ADSL2/2+ standard
• ITU G.992.3 G.dmt.bis
• ITU G.992.5 G.dmt.bisplus
Data Rate: Up to 24Mbps |
| Performance* (Downstream/Upstream) |
• Interleave, Asym, 8dB
200M ----> 190Mbps/87Mbps
400M ----> 161Mbps/60Mbps
600M ----> 118Mbps/36Mbps
800M ----> 59Mbps/24Mbps
1000M --> 47Mbps/7Mbps
1200M --> 39Mbps/4Mbps
1400M --> 25Mbps/4Mbps
• Interleave, Sym, 8dB
200M ----> 147Mbps/139Mbps
400M ----> 112Mbps/110Mbps
600M ----> 75Mbps/73Mbps
800M ----> 44Mbps/44Mbps
1000M --> 26Mbps/25Mbps
1200M --> 24Mbps/13Mbps
1400M --> 20Mbps/9Mbps
• G.INP, Asym, 8dB
200M ----> 197Mbps/101Mbps
400M ----> 168Mbps/65Mbps
600M ----> 109Mbps/34Mbps
800M ----> 65Mbps/20Mbps
1000M --> 53Mbps/7Mbps
1200M --> 44Mbps/4Mbps
1400M --> 28Mbps/4Mbps
• G.INP, Sym, 8dB
200M ----> 150Mbps/150Mbps
400M ----> 117Mbps/117Mbps
600M ----> 77Mbps/77Mbps
800M ----> 43Mbps/43Mbps
1000M --> 29Mbps/28Mbps
1200M --> 27Mbps/15Mbps
1400M --> 22Mbps/10Mbps
• Interleave, Asym, 12dB
200M ----> 178Mbps/84Mbps
400M ----> 143Mbps/53Mbps
600M ----> 99Mbps/32Mbps
800M ----> 48Mbps/22Mbps
1000M --> 41Mbps/5Mbps
1200M --> 33Mbps/3Mbps
1400M --> 23Mbps/3Mbps
• Interleave, Sym, 12dB
200M ----> 135Mbps/127Mbps
400M ----> 96Mbps/96Mbps
600M ----> 61Mbps/59Mbps
800M ----> 40Mbps/40Mbps
1000M --> 23Mbps/18Mbps
1200M --> 22Mbps/9Mbps
1400M --> 16Mbps/7Mbps
• G.INP, Asym, 12dB
200M ----> 185Mbps/89Mbps
400M ----> 148Mbps/54Mbps
600M ----> 95Mbps/32Mbps
800M ----> 58Mbps/14Mbps
1000M --> 46Mbps/6Mbps
1200M --> 37Mbps/3Mbps
1400M --> 25Mbps/3Mbps
• G.INP, Sym, 12dB
200M ----> 140Mbps/140Mbps
400M ----> 97Mbps/97Mbps
600M ----> 60Mbps/60Mbps
800M ----> 35Mbps/35Mbps
1000M --> 26Mbps/21Mbps
1200M --> 25Mbps/11Mbps
1400M --> 18Mbps/8Mbps |
| Standards Conformance |
| Standards Compliance |
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Full-duplex flow control
IEEE 802.1p Class of Service
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a support)
ITU-T G.993.5 G.Vectoring & G.INP
ITU-T G.998 |
| xDSL Compatibility |
| VDSL2 |
VC-231G
VC-231GP
VC-234G
VC-231
VC-820M
VDR-301N |
|
* Performace is based on the VC-231GF (CO mode) that coworks with PLANET VC-231G (CPE mode). The actual data rate will vary on the quality of the copper wire and environmental factors. |
