VC-231GP
1-портовый 10/100/1000T 802.3at PoE+ Ethernet to VDSL2 Конвертер
PoE+ Высокопроизводительное решение Gigabit Ethernet по Телефонному проводу
Конвертер VC-231GP, решение PLANET Long Reach Ethernet (LRE), представляет собой однопортовый гигабитный Ethernet-over-VDSL2 конвертер с функцией PoE инжектора, который устанавливается в удаленном месте, подключая и передавая питание к PoE IP-камере, PoE беспроводной точке доступа или PoE IP VoIP телефону / домофону. Он интегрирован с тремя передовыми технологиями:
• Технологии цифровой абонентской линии VDSL2/ADSL2+
• Гигабитный Ethernet
• IEEE 802.3 at Power over Ethernet Plus
|
|
|
VC-231GP
|
1-портовый 10/100/1000T 802.3at PoE+
Ethernet to VDSL2 Конвертер
|
|
|
Конвертер VC-231GP работает с преобразователями PLANET VDSL2 или многоканальными коммутаторами VDSL2, чтобы иметь возможность одновременно передавать данные Ethernet на расстояние до 1,4 км (4593 фута) по телефонному проводу. VC-231GP пересылает данные Ethernet и обеспечивает максимальную выходную мощность 30 Вт по дополнительному 100-метровому UTP-кабелю на удаленное IP-устройство, соответствующее стандарту 802.3 af/at PoE PD (питаемое устройство) для развертывания сети. Пользователи имеют возможность расширить структуру существующих сетей с еще большей гибкостью.
IEEE 802.3 at Power over Ethernet Plus
Встроенное питание PoE в соответствии со стандартом IEEE 802.3 at Power over Ethernet Plus позволяет VC-231GP передавать данные Gigabit speed Ethernet и до 30 Вт мощности на удаленные PoE PDs по одному кабелю Cat.5E/6 Ethernet. VC-231GP обеспечивает большую гибкость в требованиях к питанию для всех видов PDS при доступных затратах на установку.
Высокопроизводительный Гигабитный Ethernet 150/150 Мбит / с Нисходящей/Восходящей скоростью по телефонному проводу
Благодаря новейшей технологии VDSL2 VC-231GP предлагает возможность выбора асимметричного/симметричного профиля полосы частот. Он хорошо работает с широко распространенной телефонной сетью с симметричной скоростью передачи данных до 150/150 Мбит/с (G. INP, Sym, 8 дБ) на расстоянии 300 м и 21/11 Мбит/с на большом расстоянии 1,4 км. PLANET Gigabit Ethernet over VDSL2 series предлагает самую высокую скорость передачи данных по существующим медным телефонным линиям без необходимости перемотки проводов.
Универсальная, гибкая и простая установка
Преобразователи PLANET Gigabit Ethernet-over-VDSL2 поставляются в готовом к работе виде. VC-231GP предлагает два режима работы, CPE и CO, для применения-режим CPE используется на стороне клиента, а режим CO-на центральной стороне. Режим CPE или CO можно регулировать с помощью встроенного DIP-переключателя.
Для соединения точка-точка VC-231GP в режиме CPE и VC-231G или VC-234G в режиме CO должны быть настроены как одна пара преобразователей для выполнения соединения. Это дает администраторам возможность ответить на новую локальную сеть в различных местах, используя исходную сетевую структуру без дополнительных затрат.
Стабильное и надежное DSL-соединение для передачи данных
Благодаря интегрированной поддержке новой технологии векторизации G. 993.5 ITU-T VC-231GP работает в сочетании с DSLAM с поддержкой векторизации для устранения перекрестных помех и улучшения максимальной пропускной способности линии в существующей медной инфраструктуре.
Подключение к существующей телефонной сети
Используйте дополнительный разветвитель из упаковки VC-231GP для совместного использования существующей телефонной линии с POTS, при этом замена существующей медной проводки не требуется. Просто подключите VC-231GP с дополнительным сплиттером к существующему телефонному разъему RJ11, и можно будет подключить высокопроизводительную сеть VDSL2. Он идеально подходит для использования в качестве расширителя Ethernet к существующей сети Ethernet.
Резервный вариант ADSL2+
Для тех интернет-провайдеров, которые предоставляют широкополосные услуги ADSL, VC-231GP может поддерживать скорость передачи данных до 24 Мбит / с downstream и 1 Мбит / с upstream с помощью технологии ADSL2+. VC-231GP устанавливает соединение с провайдером и также может быть непосредственно переключен на VDSL2 после обновления сети провайдера.
Ключевые характеристики:
- Physical Ports
- 1-port 10/100/1000BASE-T RJ45 with IEEE 802.3af/802.3at PoE Injector
- 1 RJ11, connector for xDSL port with VDSL2 or ADSL2+ connection
- Power over Ethernet
- Complies with IEEE 802.3at/af PoE Plus end-span PSE
- Supports PoE power up to 30.8 watts per PoE port
- Provides DC 52V power over RJ45 Ethernet cable to PD with Ethernet port
- Auto-detects IEEE 802.3at/af equipment and protects devices from being damaged by incorrect installation
- Remote power feeding up to 100m
- IEEE 802.3at/af splitter devices compatible
- VDSL2 Features
- VDSL2 stand-alone transceiver for simple bridge modem application
- Cost-effective bridge function to connect two Ethernet LANs
- Point-to-multipoint application: Compatible with PLANET and third-party VDSL2 IP DSLAM for last-mile solution
- Point-to-point application: LAN to LAN extension over phone wire
- Up to 150/150Mbps bandwidth (in G.INP, Sym, 8dB mode)
- Voice and data communication can be shared simultaneously based on the existing telephone wire with distance up to 1.4km
- ITU-T G.993.2 VDSL2 standard
- ITU-T G.993.5 G.Vectoring and G.INP
- DMT-based coding technology
- CO/CPE mode selectable via DIP switch
- Selectable target band plan (symmetric and asymmetric) and SNR margin
- Supports IEEE 802.1Q VLAN tag transparency
- Hardware and Installation
- Compact size, wall-mountable design; ideal solution for space-limited locations
- Advantage of minimum installation time (Simply by Plug and Play)
- Metal case, good for heat sinking
- Supports extensive LED indicators for network diagnosis
- Additional POTS splitter to share voice and data
- Supports 6KV DC Ethernet ESD protection
Применение:
Соединение точка-точка LAN - LAN
Два комплекта VC-231G/VC-231GP могут быть использованы для связи двух локальных сетей, расположенных в разных местах. Через обычную телефонную линию можно настроить симметричную магистраль 150/150 Мбит/с(G. INP, Sym, 8 дБ), но один мост VDSL2 должен быть ведущим (режим CO), а другой-ведомым (режим CPE).

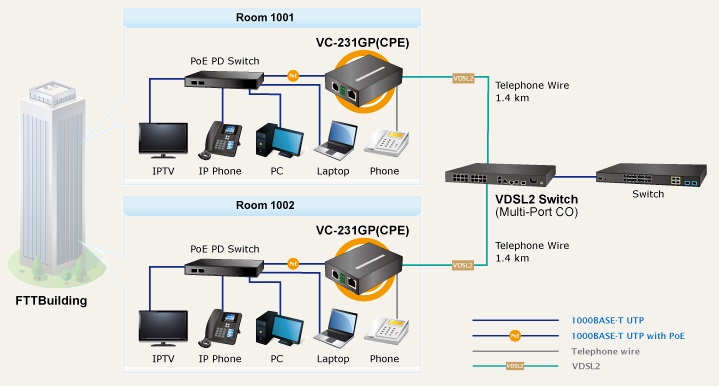

Приложение точка-мультиточка - Подключение к IP DSLAM
Для создания локального Интернета в квартирах, гостиницах, кампусах и гостиничной среде требуется:
Многопортовый коммутатор VDSL2 IP DSLAM или VDSL2 (например, PLANET VC-820M) работает как CO Master и должен быть помещен в центр сети (помещение MDF) и подключен к системе телефонной линии.
С другой стороны, он должен установить одно или несколько ведомых устройств CPE (VC-231 GP) на отдельной стороне клиента и подключиться к многопортовому ведущему устройству по телефонным линиям.
Спецификация:
| Hardware Specifications |
| LAN Port |
1 10/100/1000BASE-T RJ45 auto-MDI/MDI-X port |
| VDSL Port |
1 VDSL2 RJ11 female phone jack
Twisted-pair telephone wires (AWG-24 or better) up to 1.4km |
| Phone Port |
Additional splitter for POTS connection |
| DIP Switch & Functionality |
4-position DIP switch
• CO or CPE mode selectable
• Selectable G.INP and interleaved mode
• Selectable target Band plan
• Selectable target SNR mode |
| LED Indicators |
1 Power: Green
1 1000BASE-T LNK/ACT: Green
1 100BASE-TX LNK/ACK: Green
1 VDSL: Green
1 CO: Green
1 CPE: Green
1 PoE-in-use: Amber |
| ESD Protection |
6KV DC |
| Enclosure |
Metal |
| Installation |
Wall mount or DIN rail with optional kit |
| Weight |
206g |
| Dimensions (W x D x H) |
97 x 70 x 26 mm |
| Power Requirements |
DC 54V, 0.74A external power |
| Power Consumption (VDSL2 + Ethernet + PoE) |
CO Mode: 32.4 watts/110BTU
CPE Mode : 32 watts/109BTU |
| Power Over Ethernet |
| PoE Standard |
IEEE 802.3at PoE+ PSE |
| PoE Power Output Budget |
DC 52V, 30 watts |
| PoE Power Supply Type |
End-span |
| Power PIN Assignment |
1/2(+), 3/6(-) |
| Switch Specifications |
| Switch Processing Scheme |
Store-and-Forward |
| Address Table |
2K entries |
| Flow Control |
Back pressure for half duplex
IEEE 802.3x pause frame for full duplex |
| Maximum Packet Size |
1522 bytes |
| System Specifications |
| VDSL Compliance |
VDSL-DMT
• ITU-T G.993.1 VDSL
• ITU-T G.997.1
• ITU-T G.993.2 VDSL2 (Profile 17a/30a support)
• ITU-T G.993.5 G.Vectoring
• ITU-T G.998
• G.INP |
| ADSL Compliance |
Capable of ADSL2/2+ standard
• ITU G.992.3 G.dmt.bis
• ITU G.992.5 G.dmt.bisplus
Data Rate: Up to 24Mbps |
| Performance* (Downstream/Upstream) |
Interleave, Asym, 8dB
200M → 190Mbps/90Mbps
400M → 163Mbps/64Mbps
600M → 110Mbps/34Mbps
800M → 73Mbps/18Mbps
1000M → 49Mbps/10Mbps
1200M → 39Mbps/8Mbps
1400M → 25Mbps/6Mbps
Interleave, Sym, 8dB
200M → 149Mbps/141Mbps
400M → 116Mbps/115Mbps
600M → 72Mbps/70Mbps
800M → 45Mbps/44Mbps
1000M → 26Mbps/16Mbps
1200M → 26Mbps/12Mbps
1400M → 29Mbps/12Mbps
G.INP, Asym, 8dB
200M → 192Mbps/93Mbps
400M → 159Mbps/64Mbps
600M → 106Mbps/37Mbps
800M → 68Mbps/19Mbps
1000M → 49Mbps/8Mbps
1200M → 29Mbps/8Mbps
1400M → 26Mbps/6Mbps
G.INP, Sym, 8dB
200M → 150Mbps/150Mbps
400M → 114Mbps/113Mbps
600M → 69Mbps/69Mbps
800M → 49Mbps/39Mbps
1000M → 27Mbps/24Mbps
1200M → 26Mbps/12Mbps
1400M → 21Mbps/11Mbps
Interleave, Asym, 12dB
200M → 177Mbps/83Mbps
400M → 145Mbps/57Mbps
600M → 92Mbps/31Mbps
800M → 59Mbps/15Mbps
1000M → 44Mbps/10Mbps
1200M → 32Mbps/6Mbps
1400M → 22Mbps/3Mbps
Interleave, Sym, 12dB
200M → 136Mbps/129Mbps
400M → 100Mbps/101Mbps
600M → 58Mbps/57Mbps
800M → 42Mbps/36Mbps
1000M → 23Mbps/12Mbps
1200M → 23Mbps/10Mbps
1400M → 17Mbps/11Mbps
G.INP, Asym, 12dB
200M → 177Mbps/85Mbps
400M → 144Mbps/51Mbps
600M → 87Mbps/29Mbps
800M → 55Mbps/15Mbps
1000M → 40Mbps/8Mbps
1200M → 38Mbps/8Mbps
1400M → 26Mbps/4Mbps
G.INP, Sym, 12dB
200M → 136Mbps/133Mbps
400M → 97Mbps/102Mbps
600M → 54Mbps/56Mbps
800M → 40Mbps/35Mbps
1000M → 24Mbps/22Mbps
1200M → 24Mbps/9Mbps
1400M → 18Mbps/12Mbps
|
| Standards Conformance |
| Standards Conformance |
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3x Full-duplex flow control
IEEE 802.1p Class of Service
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
ITU-T G.993.1 VDSL
ITU-T G.997.1
ITU-T G.993.2 VDSL2 (Profile 17a/30a support)
ITU-T G.993.5 G.Vectoring & G.INP
ITU-T G.998 |
| xDSL Compatibility |
| VDSL2 |
VC-231G
VC-234G
VC-231
VC-234
VC-820M
VDR-301N |
| Environment |
| Temperature |
Operating: 0~50 degrees C
Storage: -10~70 degrees C |
| Humidity |
Operating: 5~95% (non-condensing)
Storage: 5~95% (non-condensing) |
