Управляемые оптические медиаконвертеры
FT-90x

WEB-управляемые медиаконвертеры PLANET FT-90x расширяют линейку конвертерных решений PLANET для популярных шасси MC-1500, MC-700 и MC-1000R. Конвертеры FT-90x предназначены для сетей, в которых необходимо расширенное удаленное управление и мониторинг сетевых подключений. Помимо стандартных функций удаленного отключения и установки режима работы конвертеры FT-90x поддерживают такие функции удаленного управления, как статистика трафика, ограничение пропускной способности, приоритезация, контроль широковещательного шторма.

Конвертеры FT-90x используют технологии Fast Ethernet 100Base-FX (оптоволокно) и 10/100Base-TX (витая пара) для преобразования среды.

Медиаконвертеры FT-90x поддерживают функцию LFP (Link Fault Pass Through) (LLCF/LLR) При помощи DIP переключателя или WEB интерфейс. Функция LLCF/LLR поможет мгновенно получить информацию при возникновении проблем связи и обеспечить эффективное решение для контроля за сетью с возможностью автоматического резервирования. DIP-переключатель отключает или включает использование функции LFP.

Когда функция LLCF включена, порты конвертеров не включают сигнал соединения (LINK) на одном из портов до тех пор, пока не получен сигнал соединения со второго порта конвертера. Таким образом, если происходит обрыв оптического или медного кабеля, то сигнал LINK пропадёт одновременно, как на порту где произошло повреждение кабеля, так и на втором порту. В результате разрыв соединения будет виден на удалённом оборудовании (погаснет LINK на коммутаторе или др. оборудовании), подключенном к интерфейсу с исправным кабелем, что позволяет определить неисправность до поступления сигнала от пользователей. Функция LLCF может быть использована для диагностики своего оптического или медного порта и для резервирования канала.

Когда функция LLR (Link Loss Return) включена, передатчик оптического порта конвертера выключается, если приемник не получает сигнала. Т.е. если волокно оптического соединения разорвано, то LLR передает сигнал неисправности на соседний конвертер. LLR используется для определения проблем только на оптическом порту.

Обе эти функции позволяют администратору в короткий срок заметить и определить причину неисправности.

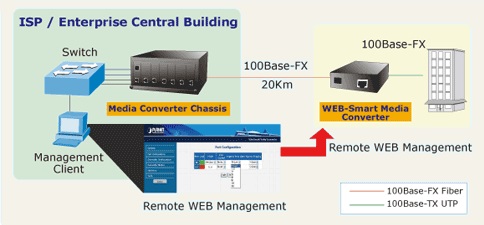

Применение:

Технические характеристики FT-90x:

• One-channel media conversion between 10/100Base-TX and 100Base-FX
• Complies with IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX standard
• Auto-negotiation for 100Base-TX Half-duplex or 100Base-TX Full-duplex
• Supports auto MDI/MDI-X function on RJ-45 Port
• Compact size works with PLANET MC family Media Chassis (MC-700/1000R/1500)
• TS-1000 OAM
• Built-in IP-based Web interface for remote management
• Supports PLANET Discovery Utility for deploy management
• Layer 2 Smart Feature
  • IEEE 802.3x Full-Duplex Flow-Control and Back-Pressure in Half-Duplex eliminate the loss of packets
  • Supports Maximum frame size to 2Kbytes.
  • Store-and-Forward mechanism
  • IEEE 802.1Q VLAN tagging
  • Two levels of priority queue
  • 802.1p QoS Scheme
  • Bandwidth Control (Kbps) for both Ingress and Egress
  • Broadcast Storm Control to optimize network bandwidth.
  • Ethernet Statistics on both TP and Fiber interface
  • Look Back Test Function (LBT) , Link Loss Return(LLR)
  • Firmware upgrade via HTTP protocol
  • SNMP Trap for alarm notification
• LED indicators for easy network diagnosing
• Reset Button at the front panel for resetting to factory default
• Choice of fiber-connector from SC, WDM, multi-mode / single-mode fiber /100Base SFP

Спецификация FT-90x:

FT-905A

10/100Base-TX to 100Base-FX (SFP) Web Smart Media Converter -up to 60km
