Управляемые оптические медиаконвертеры
GST-80x
Для обеспечения легких в использовании но мощных решений, PLANET выпустили 10/100/1000Base-T to 1000Base-SX/LX Smart Медиаконвертеры серии GST-80x , с поддержкой функций plug & play и smart управления.
Увеличение расстояния с высокой производительностью и устойчивой связью
PLANET GST-80x Smart Медиаконвертеры увеличивают дальность связи с высокой производительность, по оптическому кабелю. GST-80x конвертируют из 10/100/1000Base-T в 1000Base-SX/LX интерфейс и обратно, по одномодовому и многомодовому кабелю, на расстоянии до 120км.
Усовершенствованное управление
Серия GST-80x обладает Авто-MDI/MDI-X функцией на медном порту и DIP переключателем для конфигурации smart функций, включая Авто-определение / force for fiber interface и Link Pass-through (LLCF/LLR). Link Loss Carry Forward (LLCF) работает вместе с Link Loss Return (LLR) диагностики сетевых подключений. Так-же, функция LLR может сразу оповещать администраторов о проблемах на сети.
Легкая установка

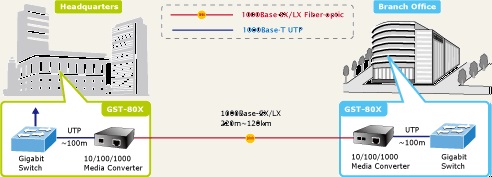

GST-80x позволяют быстро соединить два сегмента сети. Конвертер может быть использован как самостоятельное устройство, подключенный через DC адаптер питания или несколько конвертеров могут быть установлены в Шасси (MC-1610MR / MC-1610MR48), для централизованного управления и питания. При работе через Шасси, появляется возможность управления и мониторинга устройств, через локальный RS-232 порт или через WEB интерфейс
Ключевые характеристики:
- Стандарты:
- Совместимы со стандартами IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX/LX
- Интерфейсы:
- Имеет один 10/100/1000Base-T порт с гнездом RJ-45, один 1000Base-SX/LX LC/SC/WDM порт
- Автосогласование и дуплексный режим на 1000Base-T порту
- Автоопределение кроссового кабеля (MDI/MDI-X) для 1000Base-T порта
- Функции Layer2:
- Back-pressure и IEEE 802.3x совместимые управление потоком и полноскоростное проводное
- 9k Jumbo Frame
- Link Loss Return (LLR) DIP переключатель для оптического порта, для помощи в решении проблем с удаленными подключениями
- Link Loss Carry Forward (LLCF) средство обнаружения потери связи, позволяющее определить, что устройство подключенное к конвертеру через витую пару потеряло соединение, или нарушилась связь по оптическому кабелю. LLCF работает совместно LLR при диагностике сетевых соединений
- Функции управления:
- DIP переключатель Auto-negotiation и LFP
- Управление пропускной способностью, loopback, протоколы TS-1000 OAM / IEEE 802.3ah OAM,
- Возможность управления через управляемое конвертерное шасси через Web, или RS- 232 консоль
- Аппаратная часть:
- Настенное крепление
- Использование как отдельно, так и в составе 19" управляемого конвертерного шасси (MC-1600MR & MC-1610MR / MC-1610MR48)

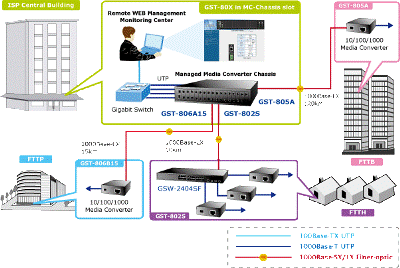

Применение:
Оптическая сеть для ISP, Предприятий и Дома
PLANET GST-80x предоставляет усовершенствованную технологию конвертации - 10/100/1000Base-T и 1000Base-SX/LX интерфейсов, для выполнения любых потребностей современных сетей. GST-80x могут работать как самостоятельное устройство, а так же могут быть установлены в Шасси для централизованного управления. При установке в Шасси GST-80x обладают функцией Горячей замены, для поддержания работоспособности сети. GST-80x идеальное решение для построения сетевой инфраструктуры FTTH (Fiber to the Home), FTTC (Fiber to the Curb) или FTTB (Fiber to the Building) для ISP, и предприятий.
Спецификация:
| Модель
| GST-80x серия
|
| Аппаратная часть
|
| Стандарты
| IEEE 802.3, 10Base-T
IEEE 802.3u, 100Base-TX
IEEE 802.3ab, 1000Base-T
IEEE 802.3z, 1000Base-SX/LX
IEEE 802.3ah OAM
|
| Порты
| 1 x 10/100/1000Base-T порт,
1 x 1000Base-SX/LX порт
|
| Разъем витой пары
| RJ-45 pпорт (Auto-MDI/MDI-X) витая пара
|
| Оптический разъем
| GST-802 / GST-802S: SC
GST-805A: SFP
GST-806A15 / GST-806B15 / GST-806A60 / GST-806B60: WDM
|
Оптическая
длинна волны
| GST-802: 850nm
GST-802S: 1310nm
GST-805A: N/A
GST-806A15: TX:1310nm / RX:1550nm
GST-806B15: TX:1550nm / RX:1310nm
GST-806A60: TX:1310nm / RX:1550nm
GST-806B60: TX:1550nm / RX:1310nm
|
Максимальная
выходная мощность (dBm)
| GST-802: -4 dBm
GST-802S: -3 dBm
GST-805A: N/A
GST-806A15: -3 dBm
GST-806B15: +5 dBm
GST-806A60: -3 dBm
GST-806B60: +4 dBm
|
Минимальная
выходная мощность (dBm)
| GST-802: -9.5 dBm
GST-802S: -9.5dBm
GST-805A: N/A
GST-806A15: -9 dBm
GST-806B15: 0 dBm
GST-806A60: -9 dBm
GST-806B60: -1 dBm
|
Чувствительность
передатчика
| GST-802: -13.5 dBm
GST-802S: -14.4 dBm
GST-805A: N/A
GST-806A15: -21 dBm
GST-806B15: -25 dBm
GST-806A60: -21 dBm
GST-806B60: -25 dBm
|
Максимальная
входная мощность
| GST-802: -18 dBm
GST-802S: -20 dBm
GST-805A: N/A
GST-806A15: -3 dBm
GST-806B15: -3 dBm
GST-806A60: -2 dBm
GST-806B60: -2 dBm
|
| Скорость по витой паре
| 10/20Мбит/с для Half / Full-Duplex
100/200 Мбит/с для Half / Full Duplex
2000 Мбит/с для Full-Duplex
|
Скорость
оптического канала
| 2000 Мбит/с для Full-Duplex
|
| Тип кабеля витой пары
| 10Base-T: 2-х парный кабель UTP категории 3,4,5, до 100м
100Base-TX: 2-х парный кабель UTP категории 5, до 100м.
1000Base-T: 4-х парный кабель STP категории 5, до 100м
|
| Тип оптического кабеля
| 50/125µm or 62.5/125µm многомодовый оптический кабель,
до 220/550м.
9/125µm одномодовый оптический кабель,
до 10/20/30/40/50/70/120km
(зависит от оптического передатчика или SFP модуля)
|
| Индикаторы
| Питание (Green)
TP: 1000, LINK/ACT
Оптический: LINK/ACT
|
| DIP Переключатель
| Оптика (Auto-negotiation / ручное), LFP (вкл / выкл)
|
| Потребляемая мощность
| 3.1 Ватт / 10БТЕ (макс)
|
| OAM
| TS-1000, IEEE 802.3ah
|
| Размер Jumbo Frame
| 9K
|
| Питание
| DC 5V / 2A
|
| Размер (Ш x Г x В)
| 81 x 94 x 26 мм
|
Условия окружающей среды
(рабочее состояние)
| Температура: 0~50 градусов C; влажность: 5~90% без конденсации
|
Условия окружающей среды
(хранение)
| Температура: -40~70 градусов C; влажность: 5~90% без конденсации
|
| Эмиссия
| FCC Class A, CE Class A
|
Модели:
| GST-802
| 10/100/1000Base-T to 1000Base-SX(SC,многомод)
Управляемый медаконвертер-220м/550м
|
|
| GST-802S
| 10/100/1000Base-T to 1000Base-LX(SC,одномод)
Управляемый медаконвертер-10км
|
|
| GST-805A
| 10/100/1000Base-T to 1000Base-LX/SX(mini-GBIC, SFP)
Управляемый медаконвертер с SFP разъемом
|
|
| GST-806A15
| 10/100/1000Base-T to 1000Base-LX(WDM,одномод, одно волокно)
Управляемый медаконвертер-TX:1310nm-15км
|
|
| GST-806A60
| 10/100/1000Base-T to 1000Base-LX(WDM,одномод, одно волокно)
Управляемый медаконвертер-TX:1310nm-60км
|
|
| GST-806B15
| 10/100/1000Base-T to 1000Base-LX(WDM,одномод, одно волокно)
Управляемый медаконвертер-TX:1550nm-15км
|
|
| GST-806B60
| 10/100/1000Base-T to 1000Base-LX(W WDM,одномод, одно волокно)
Управляемый медаконвертер-TX:1550nm-60км
|
|
|
