Портативные измерительные приборы для работы с волоконно-оптическим кабелем

Дополнительные приспособления GreenLee

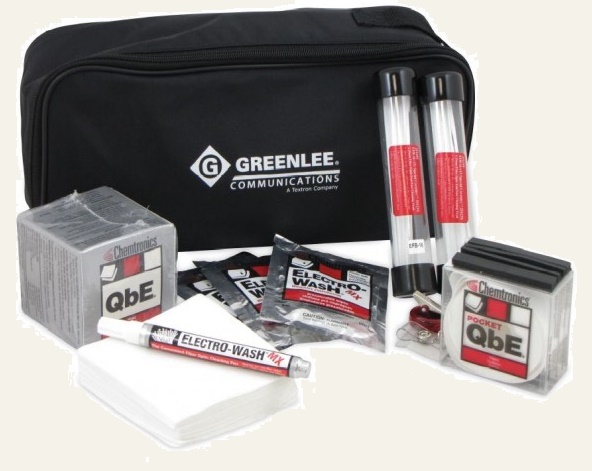

Greenlee набор для чистки оптики (общего назначения)

Набор для чистки компонентов оптического кросса типа FC, SC, ST, E2000 в ходе его инсталляции и эксплуатации, а также портов измерительного оборудования.

Состав набора для чистки оптических разъемов Greenlee CFK1013

  1. Greenlee QbE – приспособление для чистки оптических коннекторов – 1шт
  2. Greenlee Electro-Wash – антистатический чистящий карандаш -2шт
  3. Greenlee 48042F – Палочки для чистки оптических портов типа FC, SC, ST (2,5мм) – 1 уп (50шт)
  4. Electro-Wash MX® влажные салфетки для удаления гидрофобного геля и чистки оптического оборудования – 5шт
  5. Безворсовые салфетки – 1 уп
  6. Кейс – 1шт.

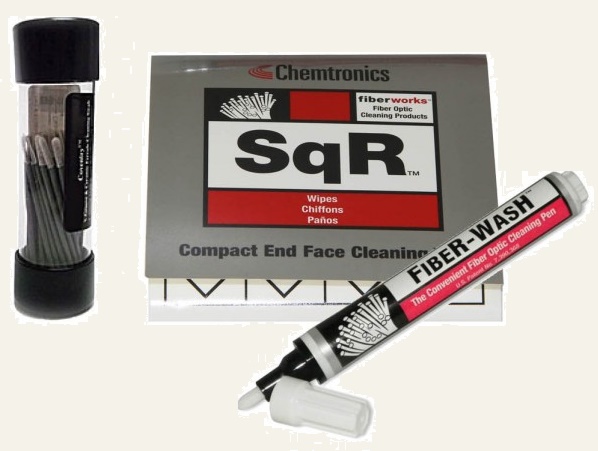

Greenlee CCK-03 - базовый набор для чистки оптических розеток и коннекторов

Greenlee CCK-03 - базовый комплект для чистки оптических розеток и коннекторов. Он включает основные приспособления для комплексной чистки оптических коннекторов и розеток с диаметром ферулы 2,5мм

Комплект поставки Greenlee CCK-03:

  1. карандаш с растворителем GT-FW-2150
  2. омплект салфеток для чистки коннекторов SQR
  3. омплект палочек для чистки розеток 2,5 мм

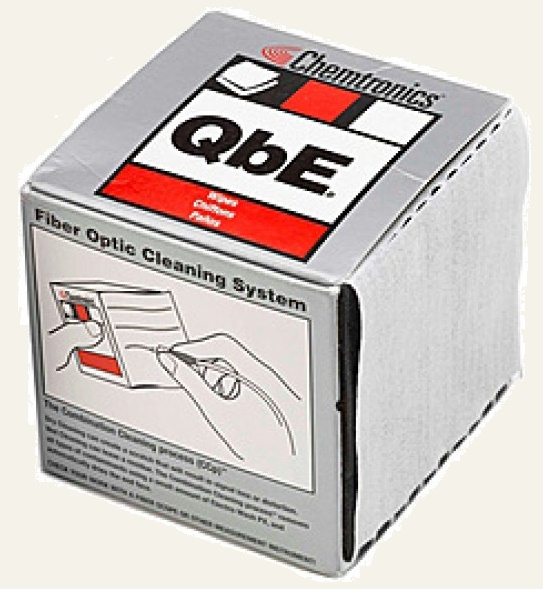

Greenlee QbE – приспособление для чистки оптических коннекторов

Greenlee QbE – универсальное приспособление для чистки оптических коннекторов. Отличительной особенностью Greenlee QbE является расположение чистящей ленты на специальной каучуковой подложке, что позволяет обеспечить качественную чистку и исключить возможность повреждения керамической ферулы твердыми микрочастицами, присутствующими на ее торце. Использование Greenlee QbE поможет замедлить износ коннекторов и уменьшить эксплуатационные расходы. QbE выполнено в виде прочной картонной коробки, которая включает 200 сменных салфеток, рассчитанных на очистку 800 коннекторов.

Рекомендации по работе с Greenlee QbE

  • Вытянуть салфетку из коробки до отрывной линии
  • Уложить ее на мягкое основание
  • Нанести на салфетку немного растворителя при помощи карандаша Electro Wash или Fiber-Wash.
  • Провести торцом коннектора линию, начиная в точке с растворителем, заканчивая на сухой салфетке.
Таким образом, комбинированный способ чистки (растворитель + сухая чистка) позволяет удалить абсолютно все типы загрязнений оптических коннекторов всего одним движением.

Характеристики Greenlee QbE

Габариты, мм 76х70х70
Вес 114 г
Материал коробки картон
Наличие каучуковой подложки есть
Толщина каучуковой подложки 6 мм
Наличие прорезей (направляющих) в подложке нет
Количество салфеток 200 штук
Размер салфеток, мм 76 x 70
Автоматическое смачивание растворителем Нет (опция Electro Wash или Fiber-Wash)
Наличие клипсы для крепления нет


Для комплексной чистки оптических компонентов, рекомендуется использовать наборы GT-CFK

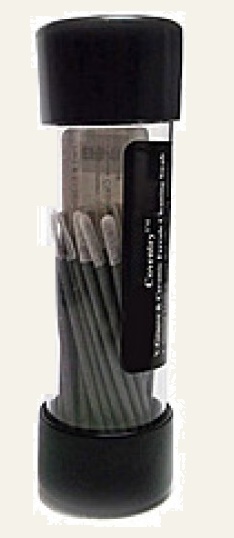

Greenlee 48042F – Палочки для чистки адаптеров FC, SC, ST (2,5мм) - 50 шт.

Greenlee 48042F – Палочки для чистки адаптеров FC, SC, ST, E2000 и др., а также торца коннектора, включенного с внутренней стороны оптического кросса. Палочки 48042F имеют диаметр 2,5 мм, что соответствует диаметру ферулы указанных типов коннекторов и обеспечивает их качественную чистку. Greenlee 48042F используются автономно (для сухой чистки) или совместно с жидкостью Electrowash (для влажной чистки).

Характеристики Greenlee 48042F

  • Общая длина: 68 мм
  • Рабочая длина: 10,5 мм
  • Диаметр рабочего элемента: 2,5 мм
  • Диаметр основания: 2,2 мм
  • Материал основания: полипропилен
  • Материал рабочего элемента: полиуретановая пена
  • Количество палочек в контейнере: 50 шт
  • Вес: 57 г

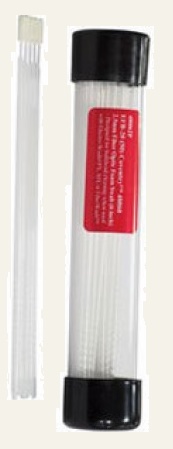

Greenlee 48062F – палочки для чистки адаптеров FC, SC, ST (2,5мм) 50 шт

Greenlee 48062F – палочки для чистки адаптеров FC, SC, ST (2,5мм) 50 шт

Преимущества Greenlee 48062F:

  • Диаметр наконечника точно соответствует диаметру розетки 2,5 мм
  • Палочка выполнена без использования клея и ворсистых элементов
  • Чистящий элемент хорошо впитывает растворитель, благодаря чему позволяет удалить жир с поверхности разьема
  • В качестве растворителя рекомендуется использовать GT-FW-2150
  • Поставляются в удобном для транспортировки и использовании контейнере
  • Легко очищают коннекторы и ферулы 2,5мм
  • Адаптированы для чистки портов активного оборудования


Технические характеристики Greenlee 48062F:

Диаметр чистящего элемента, мм 3
Длина чистящего элемента, мм 10,5
Материал чистящего элемента полипропилен
Материал основания полипропилен

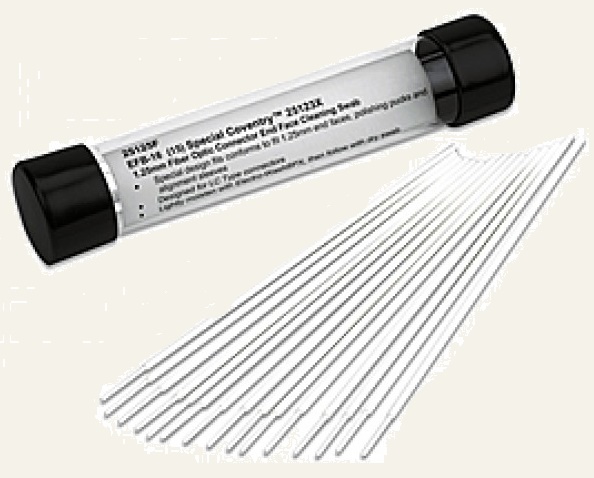

Greenlee 25125F - палочки для чистки адаптеров LC (1,25мм) - 15 шт

Greenlee 25125F – палочки для чистки адаптеров LC и торца коннектора, включенного с внутренней стороны оптического кросса. Они имеют диаметр 1,25 мм, что соответствует диаметру ферулы LC коннектора и обеспечивает ее качественную чистку. Greenlee 25125F используется автономно (для сухой чистки) или совместно с жидкостью Electrowash (для влажной чистки).

Характеристики Greenlee 25125F

  • Общая длина чистящей палочки 153 мм
  • Рабочая длина 17 мм
  • Диаметр рабочего элемента 1,25 мм
  • Количество палочек в контейнере: 15 шт
  • Диаметр контейнера: 25 мм
  • Материал основания: полипропилен
  • Материал рабочего элемента: полиэстер
  • Длина контейнера 155 мм
  • Вес контейнера: 300 г

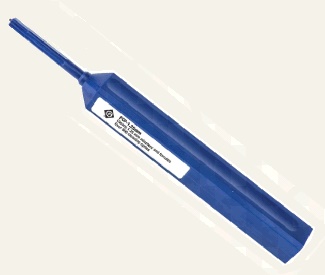

Greenlee FCP-1.25 - ручка-очиститель портов оптического оборудования 1,25 мм

Greenlee FCP-1.25 – простое и удобное в эксплуатации приспособление для чистки LC коннекторов и портов оптического оборудования. Оно адаптировано для работы с ферулами диаметром 1,25 мм и позволяет очистить их торцевую поверхность всего в одно нажатие.

Высокое качество очистки соприкасающихся поверхностей разьема достигается благодаря одновременной прокрутке безворсовой нити и вращению рабочего элемента по часовой стрелке. Антистатические конструкция Greenlee FCP-1.25 предотвращает вторичное загрязнение поверхности разьема.

Технические характеристики Greenlee FCP-1.25

  • Диаметр очищаемой поверхности: 1,25 мм
  • Ресурс: 800 циклов
  • Габариты: 180 х 18 х 18 мм
  • Вес: 20 г
  • Температура эксплуатации: -10ºC до +50ºC
  • Температура хранения: -30ºC до +70ºC

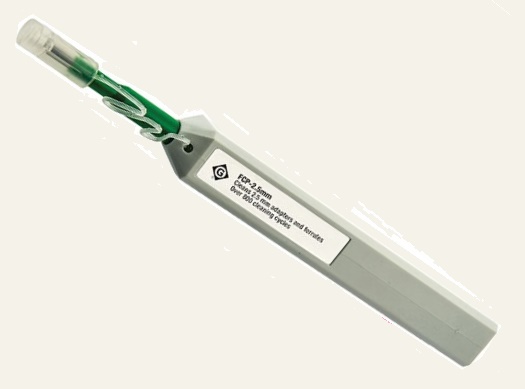

Greenlee FCP-2.5 - ручка-очиститель портов оптического оборудования 2,5 мм

Greenlee FCP-2.5 – простое и удобное в эксплуатации приспособление для чистки FC, SC, ST коннекторов и портов оптического оборудования. Оно адаптировано для работы с ферулами диаметром 2,5 мм и позволяет очистить их торцевую поверхность всего в одно нажатие.

Высокое качество очистки соприкасающихся поверхностей разьема достигается благодаря одновременной прокрутке безворсовой нити и вращению рабочего элемента по часовой стрелке. Антистатические конструкция Greenlee FCP-2.5 предотвращает вторичное загрязнение поверхности разьема.

Технические характеристики Greenlee FCP-2.5

  • Диаметр очищаемой поверхности: 2,5 мм
  • Ресурс: 800 циклов
  • Габариты: 180 х 18 х 18 мм
  • Вес: 20 г
  • Температура эксплуатации: -10ºC до +50ºC
  • Температура хранения: -30ºC до +70ºC

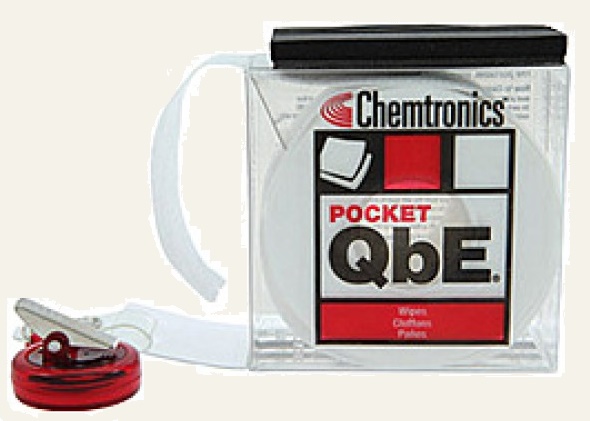

Greenlee pQbE – приспособление для чистки оптических коннекторов

Greenlee pQbE – универсальное приспособление для чистки оптических коннекторов, которое позволяет очистить не только торец оптического коннектора, но и его боковые части. Это достигается благодаря расположению чистящей ленты на специальной каучуковой подложке с прорезями, соответствующими диаметру ферул коннекторов FC, SC, ST, LC, МТ, Е2000 и др. Для удобства крепления pQbE к оптическому кроссу или на пояс, в pQbE предусмотрена специальная клипса. Использование Greenlee pQbE поможет замедлить износ коннекторов и уменьшить эксплуатационные расходы.

Рекомендации по работе с Greenlee pQbE

  1. Вытянуть салфетку из коробки до отрывной линии
  2. Уложить ее на мягкое основание
  3. Нанести на салфетку немного растворителя при помощи карандаша Electro Wash или Fiber-Wash .
  4. Провести торцом коннектора линию, начиная в точке с растворителем, заканчивая на сухой салфетке.


Характеристики Greenlee pQbE

Габариты, мм 38х70х70
Вес, г 60
Материал коробки пластик
Наличие каучуковой подложки есть
Толщина каучуковой подложки 6 мм
Наличие прорезей (направляющих) в подложке есть
Количество салфеток 200 штук
Размер салфеток, мм 38x70
Автоматическое смачивание растворителем Нет (опция Electro Wash или Fiber-Wash)
Наличие клипсы для крепления есть



Greenlee Electro-Wash – антистатический чистящий карандаш

Greenlee Electro-Wash – Карандаш для чистки оптических коннекторов. Благодаря ему, существует возможность не только произвести чистку оптического коннектора, но и уменьшить вероятность его загрязнения в будущем.

Такой эффект достигается путем удаления с поверхности коннектора статических зарядов (электричества), притягивающих частицы пыли.

Для качественной чистки коннектора, рекомендуется:

  • нанести раствор на сухую чистящую ленту, например QBE;
  • прочертить коннектором по ленте линию, начинающуюся в точке с нанесенным раствором (чтобы растворить грязь) и заканчивающуюся на сухой ленте (чтобы вытереть торец коннектора насухо).
Для качественной чистки порта кросса, рекомендуется:
  • нанести раствор на палочку для чистки адаптеров, соответствующего диаметра;
  • вставить ее в порт оптического кросса и повернуть на 360 градусов (раствор растворяет все загрязнители)
  • Насухо вытереть порт сухой палочкой для чистки адаптеров

Полимерная полировочная шайба

Полировочная шайба предназначена для полировки скола оптоволокна обжатого в коннекторах ST, SC и FC с 2.5 мм ферулем.


Стальная полировочная шайба
Полировочная шайба предназначена для полировки скола оптоволокна обжатого в коннекторах ST, SC и FC с 2.5 мм ферулем. Шайба выполнена из нержавеющей стали, что обеспечивает высокую точность и длительный срок службы.

Полировочная площадка

Полировочная площадка предназначена для полировки скола оптоволокна. Размер площадки 7.62 мм х 20.32 мм. Твердость 70 дюрометров.


Приспособление для чистки коннекторов

Приспособление для чистки торца оптических коннекторов. Безволоконная чистящая лента без спирта способна удалять пыль, масло и другие загрязнения с торца коннектора. Приспособление обеспечивает более 400 операций без смены чистящей ленты.


Палочки для чистки адаптеров

Палочки для чистки оптических адаптеров, выполнены из безворсового, <нелохматящегося> материала. Идеально подходят для чистки труднодоступных мест оптических адаптеров.
