Оптические рефлектометры GreenLee

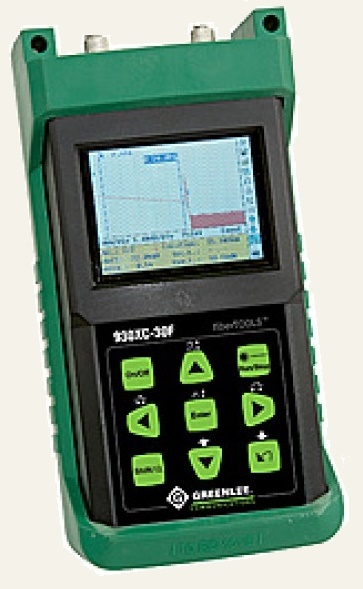

Greenlee 930XC - оптический рефлектометр PON с функцией тестера и визуализатора повреждений

Greenlee 930XC – универсальный прибор для диагностики и локализации повреждений в линиях оптической магистрали (до 170 км), сети доступа, активной PON и СКС. Столь широкая область применения обусловлена расширенными функциональными возможностями Greenlee 930XC, оптимальными техническими характеристиками, всепогодному исполнению и конкурентной цене.

Greenlee 930XC одинаково удобен для быстрых полевых измерений и детального исследования рефлектограмм в офисе. Он компактен и функционален, адаптирован к падению и работе мокрыми руками, не требует много времени для масштабирования и первичного анализа полученных рефлектограмм. В офисе же, профессиональное программное обеспечение позволяет детально проанализировать рефлектограммы на большом экране компьютера. В нем присутствуют все инструменты для ручных измерений, корректировки таблицы событий, добавления данных о кабеле и формирования паспорта линии.

Основные функции оптического рефлектометра Greenlee 930XC

  • Приемка оптического кабеля (измерение погонного затухания оптического кабеля)
  • Паспортизация ВОЛС
    • Измерение вносимых потерь на:
      • Неразъемных (сварных) соединениях
      • Разъемных (коннекторных) соединениях
      • Сплиттерах
      • Линейных участках ВОЛС
      • Интегральная оценка вносимых потерь линии, включая первый и последний коннектор
    • Анализ отражений на разъемах
  • Диагностика и локализация повреждений (в том числе и активных PON):
    • Некачественное сварное соединение
    • Некачественный или грязный коннектор
    • Недопустимый радиус изгиба оптического волокна в сплайс-кассете
    • Обрыв кабеля
    • Трещина в оптическом волокне
  • Идентификация оптических волокон (красный свет)
  • Визуализация некачественного сварного соединения или макроизгиба в сплайс-кассете оптической муфты или кроссе (красный свет).
  • Генерация отчета об измерениях
Технические характеристики оптического рефлектометра Greenlee 930XC

Параметр 930XC-20C 930XC-30F 930XC-30P 930XC-20M
Рефлектометр
Рабочая длина волны, нм 1310/1550 1310/1550/1625 1310/1490/1550 850/1300
Динамический диапазон, дБ 35 38/37/37 38/37/37 21/24
Мертвая зона по событиям, м 1,8 1,5 2,5 1,8
Ширина импульса 5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2,5мкс, 10мкс, 20мкс 12нс, 30нс, 100нс, 275нс, 1мкс, 2мкс, 30мкс, 100мкс, 275мкс
Диапазон, км 0,3; 1,3; 2,5; 5; 10; 20; 40; 80; 120; 160; 240 0,1; 0,3; 0,5; 1,3; 2,5; 5; 10; 20; 40; 80
Время усреднения 15сек, 30сек, 1мин, 2мин, 3мин
Погрешность по расстоянию +/-(1м + 0,00005*диапазон + погрешность квантования)
Тип коннектора FC, SC, ST
Тип полировки коннектора PC/APC PC
Погрешность измерения отражений +/- 4дБ
Погрешность измерения потерь +/- 0,05дБ/дБ
Внутренняя память 1 000 рефлектограмм
Интерфейсы для связи с ПК RS-232/USB
Программное обеспечение Version 3.2
Формат данных BelCore GR196, CE, FCC, UL, RoHS, WEEE
Визуализатор повреждений (источник красного света)
Рабочая длина волны, нм 650
Мощность 3мВт (5дБм)
Измеритель оптической мощности
Тип источника InGaAs
Калиброванные длины волн, нм 850, 1300, 1310, 1490, 1550, 1625
Диапазон измеряемой мощности от +6 до -70dBm (от +6 до -60dBm для 850nm)
Разрешение, дБ 0,01
Идентификация модулированного сигнала, кГц 1; 2
Лазерный источник излучения
Рабочие длины волн, нм 1310/1550 1310/1550/1625 1310/1490/1550 850/1300
Мощность сигнала -7 дБм
Общие характеристики
Питание AC адаптер & NiMh аккумулятор
Время работы от аккумулятора 8 часов измерений или 20 часов в режиме ожидания
Температура эксплуатации от -10 до +50 градусов Цельсия
Температура хранения от -20 до +60 градусов Цельсия
Влажность от 0 до 95% (без конденсации)
Габариты,мм 196 х 100 х 64
Вес, кг 0,87


Greenlee 930XC-30F - оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/ST
  • Рабочие длины волн: 1310/1550/1625нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: ST
  • Тип полировки: PC
Greenlee 930XC-30F - оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/SC
  • Рабочие длины волн: 1310/1550/1625нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: SC
  • Тип полировки: UPC
Greenlee 930XC-30F - оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, UPC/FC
  • Рабочие длины волн: 1310/1550/1625нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: FC
  • Тип полировки: PC
Greenlee 930XC-30P - оптический рефлектометр PON (1310/1490/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/FC
  • Рабочие длины волн: 1310/1490/1550нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: FC
  • Тип полировки: APC
Greenlee 930XC-30P - оптический рефлектометр PON (1310/1490/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/SC
  • Рабочие длины волн: 1310/1490/1550нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: SC
  • Тип полировки: APC
Greenlee 930XC-30P - оптический рефлектометр PON (1310/1490/1550нм) с функцией оптического тестера и визуализатора повреждений, UPC/ST
  • Рабочие длины волн: 1310/1490/1550нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: ST
  • Тип полировки: PC
Greenlee 930XC-30P - оптический рефлектометр PON (1310/1490/1550нм) с функцией оптического тестера и визуализатора повреждений, UPC/SC
  • Рабочие длины волн: 1310/1490/1550нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: SC
  • Тип полировки: UPC
Greenlee 930XC-30P - оптический рефлектометр PON (1310/1490/1550нм) с функцией оптического тестера и визуализатора повреждений, UPC/FC
  • Рабочие длины волн: 1310/1490/1550нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: FC
  • Тип полировки: UPC
Greenlee 930XC-30F - оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, APC/SC
  • Рабочие длины волн: 1310/1550/1625нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: SC
  • Тип полировки: APC
Greenlee 930XC-30F - оптический рефлектометр PON (1310/1550/1625нм) с фильтром, функцией оптического тестера и визуализатора повреждений, APC/FC
  • Рабочие длины волн: 1310/1550/1625нм
  • Динамический диапазон: 38/37/37дБ
  • Тип коннектора: FC
  • Тип полировки: APC
Greenlee 930XC-20C - оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, UPC/SC
  • Рабочие длины волн 1310/1550нм
  • Динамический диапазон 35 дБ
  • Тип адаптера SC
  • Тип полировки UPC
Greenlee 930XC-20C - оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, UPC/FC
  • Рабочие длины волн 1310/1550нм
  • Динамический диапазон 35 дБ
  • Тип адаптера FC
  • Тип полировки UPC
Greenlee 930XC-20C - оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/SC
  • Рабочие длины волн 1310/1550нм
  • Динамический диапазон 35 дБ
  • Тип адаптера SC
  • Тип полировки APC
Greenlee 930XC-20C - оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, UPC/ST
  • Рабочие длины волн 1310/1550нм
  • Динамический диапазон 35 дБ
  • Тип адаптера ST
  • Тип полировки UPC
Greenlee 930XC-20M - оптический рефлектометр (850/1300нм), функцией оптического тестера и визуализатора повреждений, UPC/FC
  • Рабочие длины волн: 850/1300нм
  • Динамический диапазон: 21/24дБ
  • Тип коннектора: FC
  • Тип полировки: PC
Greenlee 930XC-20M - оптический рефлектометр (850/1300нм), функцией оптического тестера и визуализатора повреждений, UPC/ST
  • Рабочие длины волн: 850/1300нм
  • Динамический диапазон: 21/24дБ
  • Тип коннектора: ST
  • Тип полировки: PC
Greenlee 930XC-20M - оптический рефлектометр (850/1300нм), функцией оптического тестера и визуализатора повреждений, UPC/SC
  • Рабочие длины волн: 850/1300нм
  • Динамический диапазон: 21/24дБ
  • Тип коннектора: SC
  • Тип полировки: PC
Greenlee 930XC-20C - оптический рефлектометр (1310/1550нм) с функцией оптического тестера и визуализатора повреждений, APC/FC
  • Рабочие длины волн: 1310/1550нм
  • Динамический диапазон 35 дБ
  • Тип адаптера FC
  • Тип полировки APC

Оптический мини-рефлектометр MicrOTDR

Прибор представляет собой упрощенный оптический рефлектометр.

Прибор позволяет быстро и точно обнаруживать места повреждений в многомодовом и одномодовом оптическом кабеле. Всего 6 секунд потребуется рефлектометру для отыскания до шести повреждений в волокне определения места его обрыва. Процесс тестирования включается одной кнопкой.

Применение MicrOTDR - простой и экономичный способ диагностики неисправных соединителей, мест сварки и поиска обрывов в оптическом кабеле.

Мертвая зона рефлектометра - 30 м. Максимальная дальность - 20 км. Прибор оснащен соединителем ST и работает на длине волны 1310 нм.

Питается прибор от четырех батарей АА. При этом число тестов, выполняемых от одного комплекта батарей - 13000!

Прибор выполнен в малогабаритном ударопрочном корпусе, и поэтому ему не страшна ежедневная эксплуатация в полевых условиях.
