Портативные измерительные приборы для работы с волоконно-оптическим кабелем

Измерители Tempo / GreenLee

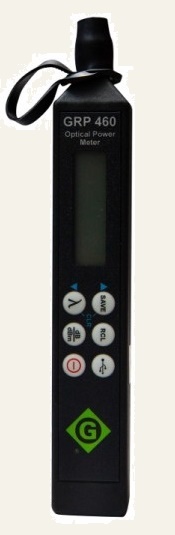

Измерители оптической мощности RP GreenLee

Портативные измерители мощности Greenlee GRP предназначены для инсталляции и эксплуатации одномодовых и многомодовых оптических линий. Они позволяют выполнить:

  • измерение мощности оптического сигнала
  • определение вносимых потерь совместно с источником излучения
  • сохранение результатов измерения (модели GRP 455 и 460)
  • экспорт результатов измерения на ПК и формирование отчетов (GRP 460)
  • проведение измерений на активной сети PON (для моделей GRPXXX-04)


Особенности измерителей мощности Greenlee GRP
  • высокая надежность
  • широкий диапазон калиброванных длин волн: 850нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм
  • доступность адаптеров для сопряжения со всеми основными оптическими интерфейсами
  • сохранение результатов измерения в памяти (только для моделей GRP 455 и 460)
  • выгрузка результатов измерения в ПК и формирование отчета (только для GRP 460)
  • возможность работы на активной сети (только модели GRPXXX-04
Технические характеристики портативных измерителей оптической мощности Greenlee GRP

дБм/дБ GRP450-02 GRP450-03 GRP450-04
Память результатов  GRP455-02 GRP455-03 GRP455-04
Связь с ПК GRP460-02 GRP460-03 GRP460-04
Тип детектора Ge InGaAs InGaAs с фильтром
Диапазон калиброванных длин волн, нм 850 нм – 1625 нм
Диапазон измеряемой мощности, дБм от +3 до -60 от +3 до -70 от +23 до -45
Разрешение, дБ 0,01 0,01 0,01
Абсолютная погрешность, дБ ±0,25 ±0,25 ±0,25
Тип интерфейса Универсальный 2,5мм (универсальный 1,25 – опция)
Идентификация тона (индикация модул. сигн.) 2 кГц (звуковой сигнал)
Функция автовыключения Есть Есть Есть
Память результатов измерений до 1000 результатов измерений на каждой из длин волн (для GRP 455 и 460)
Передача данных на ПК, формирование отчета мини USB (только для GRP 460)
Габариты, мм 155 х 23,8 х 19,0
Вес, г 85


Greenlee GRP 450-02 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм в диапазоне от +3 до -60 дБм
  • определение вносимых потерь совместно с источником излучения
  • доступная цена
Greenlee RP 455-02 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм в диапазоне от +3 до -60 дБм
  • определение вносимых потерь совместно с источником излучения
  • сохранение результатов измерения в пямяти (до 1000 результатов на каждой из длин волн)
Greenlee RP 460-02 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм в диапазоне от +3 до -60 дБм
  • определение вносимых потерь совместно с источником излучения
  • память результатов измерений
  • передача данных на ПК, формирование отчета
Greenlee RP 450-03 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм в диапазоне от +3 до -70 дБм
  • определение вносимых потерь совместно с источником излучения
  • тип детектора InGaAs
Greenlee RP 455-03 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм в диапазоне от +3 до -70 дБм
  • определение вносимых потерь совместно с источником излучения
  • тип детектора InGaAs
  • память на 1000 результатов на каждой из длин волн
Greenlee RP 460-03 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм в диапазоне от +3 до -70 дБм
  • определение вносимых потерь совместно с источником излучения
  • тип детектора InGaAs
  • память результатов измерений
  • передача данных на ПК, формирование отчета
Greenlee RP 450-04 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм, 1625 нм в диапазоне от +23 до -45 дБм
  • определение вносимых потерь совместно с источником излучения
  • тип детектора InGaAs с фильтром
  • проведение измерений на активной сети PON
Greenlee RP 455-04 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм, 1625 нм в диапазоне от +23 до -45 дБм
  • определение вносимых потерь совместно с источником излучения
  • сохранение результатов измерения
  • тип детектора InGaAs с фильтром
  • проведение измерений на активной сети PON
Greenlee RP 460-04 - портативный измеритель оптической мощности
  • измерение мощности оптического сигнала на длинах волн 850нм, 1300 нм, 1310нм, 1490 нм, 1550 нм, 1625 нм в диапазоне от +23 до -45 дБм
  • определение вносимых потерь совместно с источником излучения
  • сохранение результатов измерения
  • экспорт результатов измерения на ПК и формирование отчетов
  • проведение измерений на активной сети PON

Измеритель оптической мощности 522B-HP

Функциональные особенности:
  • Энергонезависимая память;
  • Тестирование WDM и CATV систем;
  • Функция регистрации данных.

Новые измерители оптической мощности 522 серии предназначены для тестирования одномодовых и многомодовых оптических кабелей. InGaAs фотодетектор обеспечивает независимость результатов измерений от внешней температуры.

Благодаря энергонезависимой памяти приборы могут сохранять до 1000 различных показаний. Сохраненные данные могут быть напечатаны или выведены на монитор компьютера через интерфейс RS232. Используя программное обеспечение fiberWORKS (входит в комплект поставки) приборы могут использоваться дистанционно, позволяя автоматизировать процесс измерения. Приборы так же наделены функцией тестирования по пороговому значению с отображением результата в виде <ПРОШЕЛ/НЕ ПРОШЕЛ> и ручной или управляемой таймером функцией регистрации данных в промежутке времени от 1с до 1 часа.

Измеритель мощности 522B-HP проводит измерения на шести длинах волн 850нм, 980нм, 1310нм, 1480нм, 1550нм, 1625нм в динамическом диапазоне от +25дБм до -53дБм. Этим 522B-HP и интересен для тестирования систем WDM, CATV, оптических усилителей и других устройств высокой мощности.

Большой ЖК-дисплей с подсветкой, удобная клавиатура, наглядная и хорошо продуманная система меню делают работу с прибором легкой и удобной.

Питание приборов осуществляется от аккумуляторов (входят в комплект поставки) или четырех батарей типа АА. Полного заряда аккумуляторов хватает на 14 часов непрерывной работы, батарей - на 24 часа. Рабочий температурный диапазон приборов: от -18° до + 50°C. Приборы поставляются в ударопрочных кейсах для транспортировки.

При заказе измерителей мощности необходимо определить тип SOC адаптера(поставляется отдельно).


Измеритель оптической мощности 560XL

Измеритель оптической мощности 560 XL - это лучшее решение для инсталляции и тестирования волоконно-оптических систем. 560XL может применяться для измерения оптической мощности или тестирования вносимых потерь на одномодовом (SM) и многомодовом (MM) оптическом кабеле (совместно с лазерным или светодиодным источником излучения).

Измеритель работает на четырех длинах волн (850нм, 1300нм, 1310 нм и 1550нм) и имеет диапазон измеряемых мощностей от 3 до -60 дБм. Благодаря энергонезависимой памяти прибор способен сохранять последнее измеренное значение.

Возможно использование FC, SC и ST адаптеров для SOC интерфейса (поставляются отдельно).

Особенности прибора:

  • Измерение вносимых потерь (дБ) и оптической мощности (дБм);
  • Разрешающая способность 0,01 дБ;
  • Сохранение и перезапись измерений;
  • Адаптеры для SOC интерфейса: FC, SC и ST;
  • Время непрерывной работы аккумулятора ~100 часов;
  • Функция сбережения заряда батареи (выбирается пользователем);
  • Влагостойкое и ударопрочное исполнение.
Технические характеристики:

Характеристики Значение
Рабочие длины волн, нм 850, 1300, 1310, 1550
Диапазон измеряемых мощностей, дБм +3 ~ -60
Точность, дБ + 0,25
Линейность, дБ
+3дБм ~ -3дБм
-3дБм ~ -50дБм
-50дБм ~ -60дБм

+ 0.5
+ 0.05
+ 0.5
Разрешение, дБ 0,01
Источник питания 2 батареи типа АА, 1,5 В (~100 часов непрерывной работы)
Тип коннектора FC, SC или ST
Рабочая температура,° C -15 до +55
Температура хранения,° C -35 до +70
Влагостойкость, % от 0 до 95 (без конденсата)
Габаритные размеры, мм 72 × 142 x 35
Вес, г 241
