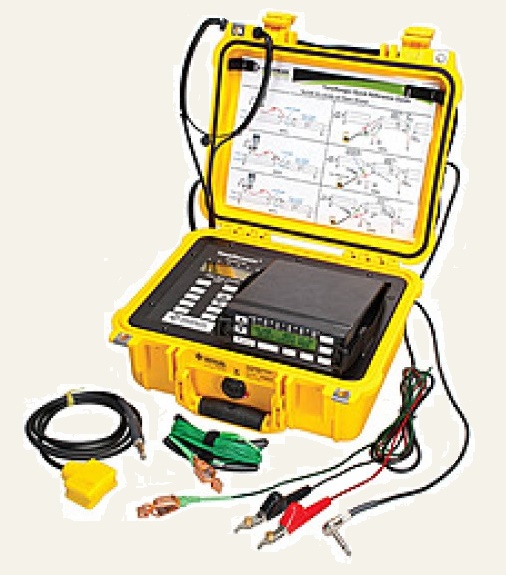

Greenlee ToneRanger - универсальный импульсный локатор

Greenlee ToneRanger - уникальный кабельный локатор, способный измерить основные первичные параметры кабеля, оценить расстояние до повреждения кабеля и точно локализовать его на местности. Причем Greenlee ToneRanger легко локализует повреждение под землей, штукатуркой, внутри фальш пола или потолка, в воздухе и даже под водой. Он рекомендован для локализации «сложных» повреждений кабеля: утечки на землю, замыкание пар кабеля без утечки на землю, локализация повреждений в кабелях расположенных под асфальтным покрытием или находящихся под давлением, множественные повреждения и т.д.

Преимущества кабельного локатора Greenlee ToneRanger

  • Высокая точность локализации повреждения
  • Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах
  • Измерение параметров:
    • Сопротивление изоляции
    • Сопротивление шлейфа
    • Емкость
    • Определение расстояния до повреждения
  • Локализация повреждений:
    • Пониженное сопротивление изоляции
    • Короткое замыкание
    • Обрыв
    • Перепутанные пары
  • Идентификация пар кабеля
  • В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях
  • Всепогодное вибро- и ударопрочное исполнение
Основные функции кабельного локатора Greenlee ToneRanger
  • Предварительная оценка расстояния до деффекта
    ToneRanger – единственный в своем роде кабельный локатор, способный измерить основные первичные параметры кабеля и оценить расстояние до повреждения кабеля перед его локализацией, что существенно сэкономит время ремонтной бригады. Для более точной диагностики параметров кабельной линии и рекомендуется использовать Sidekick Plus совместно с Greenlee ToneRanger.
  • Локализация места дефекта в подземных кабелях при помощи Greenlee ToneRanger
    Особенностью в локализации повреждения при помощи Greenlee Toneranger, является одновременная подача коротких высоковольтных слаботочных импульсов и тонального сигнала на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, шунтирующая дефектный участок, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. Поэтому на точность локализации дефекта при помощи ToneRanger не влияют длина и температура кабеля, разность сечения жил, наличие воды в кабеле и муфтах. В качестве датчика используются индуктивные катушки или А-рама.
  • Локализация места дефекта в воздушных кабелях при помощи Greenlee ToneRanger
    Для локализации повреждений в подвесных (воздушных) кабельных линиях применяется специальное приспособление - хамбакер. Он представляет собой две катушки, с обратным по отношению друг к другу направлением намотки и с обратной полярностью магнитных сердечников. Сигнал от генератора наводит в обеих катушках ток в одном и том же направлении, источники же помех наводят ток в противоположных направлениях, при сложении полезный сигнал суммируется и усиливается, помехи взаимоуничтожаются. Поиск повреждений в подземной кабельной линии может осуществляться на поверхности земли, бетона и асфальта (стандартные кабельные локаторы – только земли).
  • Трассировка и локализация повреждений в скрытой проводке
  • Идентификация кабеля в пучке
    При помощи комплекта ToneRanger так же можно идентифицировать пару в кабеле. Мощный помехозащищенный сигнал позволят сделать это точно и быстро!
  • Работа с влажным кабелем
    Для работы с влажным кабелем при идентификации его пар передатчик ToneRanger подает сигнал на частоте 577Гц и напряжением 1,4 В. При этом для однозначной идентификации пары не требуется сложных настроек прибора!

    Варианты применения импульсного локатора Greenlee Toneranger

      № Комплекта Наименование
      1Импульсный локатор Greenlee Toneranger TF1A для трассировки и локализации повреждений в скрытой проводке и подземных кабелях (непосредственный контакт с изоляцией кабеля), отбора кабеля из пучка. GT-TF1A
      2Импульсный локатор Greenlee Toneranger TF1AL для локализации повреждений в воздушных линиях, скрытой проводке и открытых подземных кабелях (при непосредственном контакте с изоляцией), отбора кабеля из пучка. GT-TF1AL
      3Импульсный локатор Greenlee Toneranger TF1AB для трассировки и локализации повреждений в подземных линиях и скрытой проводке, отбора кабеля из пучка. GT-TF1AB
      4Импульсный локатор Greenlee Toneranger TF1ABL для трассировки и локализации повреждений в подземных/воздушных линиях и скрытой проводке, отбора кабеля из пучка GT-TF1ABL
      5Импульсный локатор Greenlee Toneranger TF1AP для скрытой проводки и идентификации пар кабеля GT-TF1AP
      6Импульсный локатор Greenlee Toneranger TF1ABLP для подземных/воздушных линий и скрытой проводки с возможностью идентификации пар кабеля GT-TF1ABLP
      7Импульсный локатор Greenlee Toneranger TF1ABLA для трассировки и локализации повреждений в подземных, воздушных линиях и скрытой проводке, отбора кабеля из пучка с А-рамой для локализации высокоомных повреждений изоляции кабеля GT-TF1ABLA


    Варианты комплектации импульсного локатора Greenlee Toneranger

      Комплектующие\№ Комплекта 1 2 3 4 5 6 7 8
      Приемник RX1 + + + + + + +
      Передатчик TX1 + + + + + + +
      Провода для передатчика TC 30 (9 метров) + + + + + + +
      Заземляющий кабель GW1 (9 метров) + + + + + + +
      Гарнитура RHS + + + + + + +
      Удлиненная штанга с приемной антенной с хамбакером L1   +   +   + +
      Приемная антенна с хамбакером HC1 + + + + + + +
      Устройство для поиска повреждений в подземных кабелях BW1     + +   + +
      Набор для идентификации пар кабеля с влажной изоляцией PIDH         + +
      ПО для использования PIDH + + + + + + +
      A-рама для локализация высокоомных повреждений              +
      Пробник тока P2               +
      Пробник напряжения P1               +
      Кабель подключения к паре приемника RPC               +
      Кабель подключения к паре передатчика TCP               +
      Наплечный ремень для переноски передатчика STX + + + + + + +
      Инструкция MAN + + + + + + +
      L1U штанга Canoga Perkins для использования c приемной антенной с хамбакером
      L1C заменяемая приемная антенна с хамбакером для L1


    Подземный кабельный локатор М501

    Tempo M501 - компактный, простой и надежный трассоискатель, предназначенный для поиска и трассировки подземных металлических коммуникаций. Он способен идентифицировать и трассировать кабельные линии даже в случае невозможности прямого доступа к ним. M501 адаптирован для работы с коммуникациями протяженностью до 1200 м, находящимися на глубине до 2-х метров.

    Основные функции трассоискателя Tempo M501

    • трассировка кабельных линий
    • обследование участка на предмет наличия коммуникаций
    • определение глубины залягания методом треугольника
    • идентификация кабельной муфты
    • локадизация ответвлений кабеля
    • локализация обрыва кабельной линии


    Принцип работы трассоискателя Tempo M501

    Передатчик генерирует сигнал частотой 447,5 кГц и подает его в кабель одним из трех методов:

    • непосредственное подключение (используется в случае установки генератора на узле связи)
    • при помощи индукционной клипсы (используется при при подключении генератора в кабельной канализации без вскрытия муфты или возле кабельного ящика)
    • при помощи индуктивной антены (используется в случае, когда доступа к кабелю нет или в случае обследования участка на предмет наличия подземных коммуникаций)

    Сигнал, распространяясь по кабелю, образует вокруг него электромагнитное поле, которое и можно зафиксировать приемником.

    В шумной обстановке для прослушивания можно использовать дополнительные наушники.

    Комплект поставки трассоискателя Tempo M501

    • Генератор сигнала
    • Кабель для непосредственного подключения генератора
    • Индукционная клипса
    • Приемник сигнала
    • Кейс с излучающей индуктивной антеной


    Технические характеристики

    Характеристика Значения
    Частота передатчика, кГц 447,5
    Мощность передатчика, мВт 140,0
    Максимальная глубина залегания кабеля для трассировки, м 2,0
    Максимальная протяженность участка трассировки, м 1 200
    Способ подачи сигнала в кабель • непосредственное подключение
    • индукционная клипса
    • индуктивная антена
    Питание генератора 8 батарей типа АА
    Питание приемника 1 батарея типа "Крона"
    Время автоотключения, мин 90
    Продолжительность работы от батарей приемник - 10 час
    генератор - 30 час
    Защита по постоянному напряжению, В 500
    Защита по переменному напряжению, В 240
    Габариты генератора, мм 108 х 76 х 82
    Габариты приемника, мм 812 х 69 х 100
    Габариты трассоискателя в кейсе, мм 850 х 209 х 95
    Вес трассоискателя в кейсе, кг 3

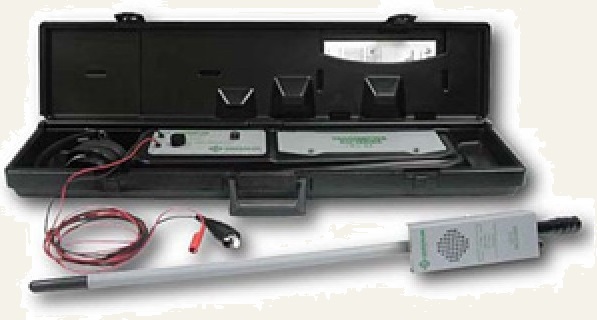

    Tempo 521A - трассоискатель

    Трассоискатель Tempo 521A (модернизированная стандартная модель 521) способен выполнять трассировку линии на частоте 1748 Гц. Его генератор обеспечивает высокую выходную мощность сигнала, а приемник – не только звуковую, но и визуальную индикацию уровня сигнала.



    Возможности трассоискателя Tempo 521A:

    • небольшой вес приемной антенны упрощает работу оператора
    • регулируемая мощность генератора позволяет подавать в кабель необходимый уровень сигнала, повышая точность трассировки
    • приемник устройства обеспечивает как звуковую, так и визуальную индикацию уровня принимаемого сигнала
    • высокая выходная мощность генератора – гарантия повышенной дальности трассировки и возможности тестирования кабельных линий с высокоомными повреждениями
    • трассировка линии осуществляется на частоте 1748 Гц
    • защита по напряжению: постоянное — 250 вольт, переменное — 120 вольт
    • длительность работы передатчика — 50 ч, приемника — 100 ч


    Подземный кабельный локатор BLL-200

    Высокотехнологичный локатор для поиска подземных линий. Локатор BLL-200 позволяет вести трассировку линий на глубине до 6 метров и определение глубины залегания до 4,5 метров. Локатор способен работать как в активном, так и пассивном режимах.

    Микропроцессорная схема значительно повышает точность прибора и обеспечивает автоматическую регулировку усиления при любых условиях работы.

    Передатчик может подключаться к линиям, находящимся под напряжением до 600 В. Подключение передатчика может осуществляться одним из трёх методов: прямое подключение, индуктивная связь, а также подключение с помощью индуктивной клипсы.



    Приемник может использоваться как в активном, так и в пассивном режиме (настройка нужной частоты осуществляется с помощью переключателя). Приемник автоматически фиксирует диапазон, когда обнаруживает сигнал передатчика. Это значительно снижает вероятность потери трассы, если сигнал слаб. Автоматическое повышение уровня сигнала значительно облегчает трассировку линий, даже когда искомый сигнал очень слабый. Светодиодный и жидкокристаллический индикаторы мощности принимаемого сигнала значительно упрощают и ускоряют поиск линии. Четкий ЖК-дисплей позволяет видеть показания даже при самом ярком солнечном свете.

    Приемник и передатчик выполнены во влагозащищенных корпусах, что позволяет применять прибор в неблагоприятных погодных условиях. Прибор не требует специальной подготовки пользователя или ручной настройки. Для питания используются стандартные батарейки типа АА. Имеется индикация низкого заряда батарей питания.

    В комплект поставки входит: передатчик, приёмник, клипса, кабель с зажимами крокодил, кейс для переноски, штырь заземления, элементы питания тип АА 8шт.

    Технические характеристики

    Характеристика Значения
    Передатчик
    Работа под напряжением Переменное напряжение - 600 В; постоянное напряжение - 300 В
    Ток 13 мА (разомкнутая линия)
    150 мА (линия под напряжением или короткозамкнутая)
    Частота 33.3 кГц
    Рабочая температура От -17°С до 50°С
    Размеры 190.5 x 101.6 x53 мм
    Источник питания 6 В (4 батарей, тип АА)
    Вес 425 г
    Приёмник
    Измерение глубины От 0 м до 4.5 м
    Трассировка на глубине До 6 м
    Точность измерения глубины +10%
    Частота в пассивном режиме 12 Гц - 24кГц
    Рабочая температура От -17°С до 50°С
    Размеры 104.1 x 215.9 x 965.2 мм
    Источник питания 6 В (4 батарей, тип АА)
    Вес 794 г


    Визуальные локаторы дефектов (дефектоскопы) серии VFL

    Визуальные локаторы дефектов (дефектоскопы) серии VFL 635nm и 650nm - предназначены для обнаружения трещин и обрывов волокна при монтаже и ремонте волоконно-оптических линий связи.

    Компактный размер и высокая функциональность делают их идеально подходящим для дежурного набора инструментов монтажника оптических линий.

    При помощи дефектоскопов можно тестировать одномодовые, многомодовые волокна.

    Технические характеристики:

    Характеристика VFL 635nm VFL 650nm
    Длина волны, нм 635 650
    Вводимая мощность, мВт Типичное 0.6 не менее 0.5
    Режим работы импульсный (2-3 Гц) непрерывный, импульсный (2-3 Гц)
    Совместимые адаптеры 2,5 мм : FC,SC, ST, DIN, E2000, FDDI
    1.25 мм: LC, MU
    2,5 мм : FC,SC, ST, DIN, E2000, FDDI
    1.25 мм: LC, MU
    Время работы от одного комплекта батарей, час 40
    Расстояние, км 5 4
    Питание 2 батареи типа ААА
    Температура (рабочая/хранения), С° -10…+45/-40…+70 -0…+40/-20…+60
    Размер:(? хД), мм ?18х171 ?13.5х170
    Вес с батареями г. 88 88
