Портативные измерительные приборы для работы в низковольтовых сетях с металлическим кабелем
Устройства трассировки и идентификации элементов сетей электропитания
Устройства предназначены для трассировки электрических кабелей, в том числе скрытой проводки, которые могут находиться как в металлических, так и пластиковых каналах. Приборы обеспечивают поиск мест повреждения проводов (обрывов и коротких замыканий), замыканий на землю, распределительных коробок, прерывателей, предохранителей. Для удобства работы приборы оборудованы средствами световой и звуковой индикации.

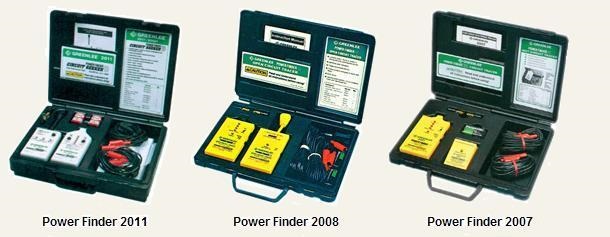

Кроме того, имеется возможность работы на линиях, находящихся под напряжением. Рабочая частота передатчика 33.3 кГц. Устройство поставляется в комплекте с прочным и удобным для переноски кейсом.
Сравнительная таблица (технические характеристики)
| Наименование |
Power Finder 2011 |
Power Finder 2008 |
Power Finder 2007 |
| Поиск и идентификация автоматических выключателей |
√ |
√ 1 |
√ |
| Поиск и идентификация предохранителей |
√ |
√ |
√ |
| Поиск и идентификация перегоревших предохранителей |
√ |
√ |
|
| Трассировка проводки, проходящей в стенах и под полами |
√ |
√ |
√ |
| Поиск реле и трансформаторов распределительных коробок |
√ |
√ |
√ |
| Поиск замыкания на землю |
√ |
√ |
√ |
| Трассировка проводов в кабельных каналах из ПВХ |
√ |
√ |
√ |
| Поиск обрывов цепей |
√ |
√ |
|
| Определение местоположения щитов питания и освещения |
√ |
√ |
√ |
| Работа на линиях под напряжением, переменное / постоянное |
0-600 В |
0-480 В1 |
9-300 В
(9-680 В / 9-1000 В)6 |
| Работа на низковольтных линиях |
√ |
√ |
√ |
| Работа на линиях со снятым напряжением |
√ |
√ |
√ 3 |
| Трассировка экранированных кабелей2 |
√ |
√ |
|
| Трассировка проводов в металлических кабельных каналах |
√4 |
|
√ |
| Сортировка проводов и трассировка коаксиальных кабелей |
√ |
√ |
|
| Схема автоматического усиления сигнала для увеличения точности
работы |
√ |
|
|
| Дальность действия (приемник-передатчик)5 |
915 м - 6.5 км |
915м - 1220м |
4.9 - 6.5 км |
| |
|
|
|
1 В ограниченном числе случаев
работает на линиях, находящихся под напряжением. Идентифицирует
выключатели и предохранители, вставленные в разрез общей шины.
2 Необходимо хорошее заземление.
3 При трассировке линии, не находящейся под
напряжением, для подачи питания в линию подключите батарею 9 В
последовательно с линией и передатчиком.
4 Только
для замкнутых линий.
5 Меньшее расстояние для
разомкнутых линий, большее расстояние для замкнутых
линий.
6 Только для модели 38584 (с высоковольтным
адаптером).
