Приборы для тестирования волоконно-оптических линий

Мультиметры и Тестеры Fluke Networks

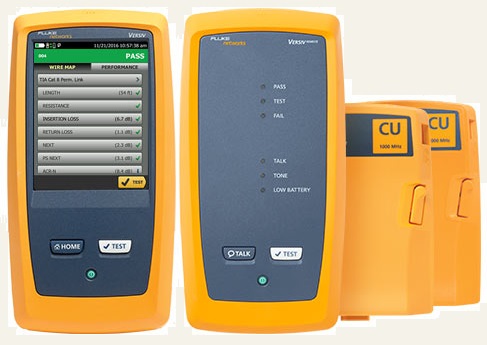

Серия DSX CableAnalyzer™

Ускоряет каждый этап сертификации медных соединений
  • Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна
  • Не имеющая аналогов скорость тестирования кабелей категории 6A, 8, класса FA I/II и всех действующих стандартов
  • Система ProjeX™ управляет требованиями к задачам и ходом работ от настройки до приемочных испытаний, гарантируя правильное завершение всех тестов.
  • Пользовательский Интерфейс Taptive™ упрощает настройку и устраняет ошибки
  • Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™
  • Графически отображает источник проблем, включая перекрестные наводки, возвратные потери и неисправности экранирования для ускорения диагностики
  • Соответствие самым строгим требованиям Ассоциации телекоммуникационной промышленности (TIA) уровня 2G подтверждено компанией Intertek
  • Одобряют поставщики кабельных систем во всем мире
  • Встроенное тестирование внешних перекрестных наводок
  • Совместим с Linkware™ Live. LinkWare Live позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.

Решение для тестирования медных кабелей серии DSX CableAnalyzer дает возможность для тестирования и сертификации витых пар в развертываниях Ethernet до 40 Gigabit и подходит для кабельных систем всех категорий, в том числе для категорий 5e, 6, 6A, 8 или класса FA и I/II. Сертификация кабеля — это лишь один этап процесса, который начинается с проектирования системы и заканчивается ее приемкой. Чем быстрее проходит этот процесс, тем больше будет ваша прибыль. К сожалению, существует множество факторов, тормозящих этот процесс: неверная настройка тестера, тестирование с неправильными пределами, длительное выполнение анализа и диагностики квалифицированными техниками, неверная интерпретация результатов и составление отчетов, непонятных для заказчика.

Серия DSX CableAnalyzer из семейства продуктов Versiv предназначена для проведения точной и безошибочной сертификации. В монтажном деле есть несколько команд, различные типы среды и множество требований к тестированию. Разница между выгодными и невыгодными проектами заключается лишь в нескольких десятых процента. DSX предназначен для сертификации медных кабельных систем и соответствует всем стандартам, в том числе стандарту точности уровня VI/2G, упрощая управление задачами и способствуя более быстрой приемке системы. Это решение не только для опытных техников и менеджеров проектов. Сотрудники с различными уровнями навыков могут улучшать настройку, работу, отчеты тестирования и одновременно управлять разнообразными проектами.

Серия DSX CableAnalyzer основана на двух модулях: DSX-5000 и DSX-8000. DSX-5000 позволяет сертифицировать кабельные системы с витыми парами кат. 5e, 6, 6A и класса FA с ограничением до 1000 МГц. DSX-8000 сертифицирует кабельные системы с витыми парами кат. 5e, 6, 6A, 8 и класса I/II с ограничением до 2000 МГц.

  Сертификация медных систем
  DSX-8000 CableAnalyzer™ Кабельный анализатор DSX-5000 CableAnalyzer™
Время тестирования кабелей категории 6A/класса EA 8 секунды 10 секунды
Время тестирования кабелей категории 8/класса I/II 15 секунды
Время тестирования при диагностике HDTDX/HDTDR ≈ 3 сек. ≈ 3 сек.
Внутренняя память ≈ 5 000 кат. 8 с графиками
≈ 12 000 Cat 6A с графиками
≈ 12 000 Cat 6A с графиками
Точность уровня V (1 ГГц) ν ν
Точность уровня VI/2G (2 ГГц) ν
Измерение асимметрии сопротивления ν ν
Проверка целостности экранирования ν ν
Измерение TCL ν ν
Измерение ELTCTL ν ν
Измерение CDNEXT ν ν
Измерение CMRL ν ν
Встроенный модуль Alien XTalk ν ν
Адаптер каналов Диапазон 2 ГГц Диапазон 1 ГГц
Адаптер постоянных соединений Диапазон 2 ГГц Диапазон 1 ГГц
     Дополнительные аксессуары
Адаптеры коммутационных шнуров Коммутационный шнур кат. 5e, 6 и 6A Коммутационный шнур кат. 5e, 6 и 6A
Адаптер коаксиальных кабелей ν ν
Адаптер M12 ν ν
Адаптер TERA Выпуск летом 2017 г. ν
Адаптер GG45 Выпуск летом 2017 г. ν



OptiFiberR Certifying OTDR

OptiFiber - это полнофункциональное решение для тестирования волоконно-оптических линий. Модульная платформа позволяет адаптировать прибор под конкретные нужды для проверки как одномодовых, так и многомодовых волоконно-оптических линий.

Модель OptiFiber OF-500 включает базовый блок и сменную батарею со встроенным зарядным устройством. Базовый блок может работать с многомодовыми и одномодовыми модулями.

Существует три типа модулей в многомодовом (850/1300 нм) и одномодовом (1310/1550 нм) исполнении, таким образом, всего существует шесть моделей.

Первый тип обеспечивает автоматическое построение рефлектограмм на двух длинах волн с функцией построения карты соединения ChannelMapT.

Второй тип, кроме функций рефлектометра, имеет также измеритель оптической мощности.

Третий тип обеспечивает автоматическое тестирование двух волоконно-оптических линий на двух длинах волн с измерением длины канала и оптических потерь.

Возможности продукта
  • Автоматическое тестирование и анализ событий;
  • Вывод на экран результата тестирования в виде <Прошёл/Не прошёл> (PASS/FAIL), основанного на установленных заводских пределах тестирования или пределах, задаваемых самим пользователем;
  • Функция ChannelMapT предоставляет пользователю легкую для понимания схему строения линии связи с расположением в ней коннекторов и указанием длин соответствующих участков;
  • Видеомикроскоп FiberInspectorT позволяет визуально оценить состояние оптоволоконных разъёмов повреждения, грязь, качество полировки) и сохранить их изображения в памяти прибора (опция);
  • Источник видимого света Visual Fault Locator для визуального поиска неисправностей в волокне (только с модулями OFTM-57xx);
  • Встроенная справочная система;
  • Программное обеспечение LinkWare позволяет загружать результаты измерений в ПК и создавать профессиональные отчеты;
  • Дополнительное программное обеспечение LinkWare Stats предназначено для создания графических отчетов со статистически обработанными результатами тестирования, которые удобны для просмотра и анализа;
  • Дальность действия до 60 км;
  • Мёртвая зона по событию 0.5 метра (для 850nm);
  • Мёртвая зона по событию 1 метр (для 1330/1550nm);
  • Сменные адаптеры;
  • Карта памяти;
  • Поддержка русского языка;
  • Цветной VGA дисплей c диагональю 6 дюймов;
  • Интерфейсы RS-232, USB, PS/2;
  • 8 часов непрерывной работы от аккумулятора.

Для OptiFiber доступны дополнительные аксессуары: видеомикроскоп FiberInspectorT Pro для проверки разъемов, модуль OptiFiber Smart Remote, кейсы для транспортировки, карты памяти, считыватель карт памяти и вспомогательная клавиатура.
Наиболее популярные конфигурации можно приобрести в составе заводских наборов.


Измеритель оптической мощности SimpliFiber
( снят с производства, заменен на SimpliFiber® Pro )

Измеритель оптической мощности SimpliFiber 8250-12 откалиброван для работы на длинах волн 850, 1300, 1310 и 1550нм.

Прибор имеет интуитивно-понятный интерфейс, большой экран и последовательный порт для подключения к ПК.

Благодаря энергонезависимой памяти прибор позволяет сохранить до 100 результатов.Поставляется со сменным адаптером SC, также в качестве опций предлагаются другие типы адаптеров (ST, FC, LC)


Источники излучения SimpliFiber

Светодиодный и лазерные источники излучения SimpliFiber предназначены для тестирования многомодовых и одномодовых оптических кабелей. Приборы имеют герметичный прорезиненный корпус, что позволяет использовать их в полевых условиях. Все источники излучения доступны с портами ST или SC.



Модель 8251-03 8251-13 8251-01 8251-11 8251-02 8251-12
Рабочие длины волн, нм 850/1300 1310 1550
Тип коннектора ST SC ST SC ST SC
Тип источника LED Лазер
Рабочая температура, ⁰С От 0 до +45
Питание 2 батарейки тип AA, до 50 часов




Наборы для тестирования ВОЛС SimpliFiber

Светодиодный и лазерные источники излучения SimpliFiber предназначены для тестирования многомодовых и одномодовых оптических кабелей. Приборы имеют герметичный прорезиненный корпус, что позволяет использовать их в полевых условиях. Все источники излучения доступны с портами ST или SC.

Набор для тестирования ВОЛС (MM/SM) FTK450
Комплект поставки: измеритель оптической мощности 8250-12 с адаптером SC, источники излучения 8251-13, 8251-11, 8251-12 (850/1300, 1310, 1550нм) с адаптерами SC, видеомикроскоп FT500, определитель обрывов VisiFault, кейс для транспортировки.

Набор для тестирования ВОЛС (MM/SM) FTK400
Комплект поставки: измеритель оптической мощности 8250-12 с адаптером SC, источники излучения 8251-13, 8251-11, 8251-12 (850/1300, 1310, 1550нм) с адаптерами SC, микроскоп FT120, определитель обрывов VisiFault, кейс для транспортировки.

Набор для тестирования ВОЛС (MM) FTK350
Комплект поставки: измеритель оптической мощности 8250-12 с адаптером SC, источник излучения 8251-13 (850/1300нм) с адаптером SC, видеомикроскоп FT500, определитель обрывов VisiFault, кейс для транспортировки.

Набор для тестирования ВОЛС (MM) FTK300
Комплект поставки: измеритель оптической мощности 8250-12 с адаптером SC, источник излучения 8251-13 (850/1300нм) с адаптером SC, видеомикроскоп FT120, определитель обрывов VisiFault, кейс для транспортировки.

Набор для тестирования ВОЛС (MM) FTK150
Комплект поставки: измеритель оптической мощности 8250-12 с адаптером SC, источник излучения 8251-13 (850/1300нм) с адаптером SC, кейс для транспортировки.

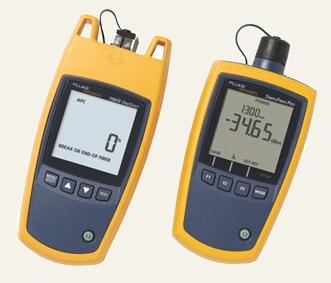

Fiber OneShot

Простой и удобный инструмент для тестирования одномодового оптического волокна, предназначен для быстрой проверки активных оптоволоконных соединений, а так же для определения расстояния до обрыва, окончания оптической линии или события с сильным обратным отражением.

Fiber OneShot является инновационным решением, значительно упрощающим тестирование оптических сетей. В основе его работы заложен принцип рефлектометра, только в отличие от классического рефлектометра он не строит рефлектограмму тестируемой линии, а выводит только критически важную информацию о её характеристиках, таких как длина тестируемого волокна или события с сильным обратным отражением. Таким образом, за считанные секунды без использования дорогих и сложных OTDR вы легко определите расстояние до некачественного соединения, окончания или обрыва линии.

Одной из важнейших особенностей данного устройства - это полное отсутствие понятия "мёртвая зона", а диапазон измерений составляет от 0 – 6000 метров, что вполне достаточно для его использования в локальных сетях.

Благодаря интуитивно понятному интерфейсу и управлению, Fiber OneShot не требует специальных навыков и легко подойдёт для самого широкого круга пользователей. Возможности продукта
  • Проверка волокна на наличие активного оборудования на удалённом конце. В случае обнаружения высвечивается предупреждение CheckActive.
  • Расстояние до события (неисправность): загрязнения на торцевой поверхности или в соединителе и обрыв либо отражающий элемент
  • Расстояние до события (конец): конец оптоволокна
Преимущества при выполнении тестирования, повышающие вашу производительность
  • Быстрое и точное измерение расстояния до обрыва или конца соединения, загрязнения на торцевой поверхности или в соединителе, либо определение наличия отражающего элемента в оптоволоконной линии на расстоянии от 0 до 9999 футов (примечание*: в метрической системе мер отображается 0 – 6000 метров)
  • Новая функция CheckActive™ сообщает пользователю о наличии оптического сигнала в оптоволоконной линии
  • Мгновенное включение, не требуется времени на загрузку
  • Быстрый тест, выполняет ускоренное тестирование оптоволоконных линий в считанные секунды нажатием одной кнопки
  • Отсутствие мертвых зон, определение повреждений оптоволоконных линий с точностью до 1 метра
Отображаемая производительность:
  • Основные результаты тестирования оптоволоконной линии отображаются в числовом виде (не требуют интерпретации)
  • Жидкокристаллический дисплей большого размера с программируемой подсветкой для использования в любых условиях окружающей среды
  • Автоотключение продлит срок действия аккумуляторов
  • Индикатор заряда аккумуляторов
  • Более продолжительное время работы от аккумуляторов, до 5000 циклов с аккумуляторами типа AA, допускающими замену в условиях эксплуатации
  • Отсек для аккумуляторов с возможностью быстрой замены (без отвертки)
  • Съемный/очищаемый SC-адаптер
  • Самокалибровка (не требуется заводская калибровка)
  • Регулируемый режим футы/метры
  • Регулируемый режим APC/UPC
  • Регулируемый режим I.O.R. (индекс преломления)
  • Регулируемый режим ограничения в дБ
  • Длины выходных волн 1310 нм ± 25 нм
  • Разработано для упрощения тестирования одномодового оптоволокна
  • Ударо- и вибропрочный, влагостойки
Комплекты

Название/номер комплекта Описание
FIBR-1-KIT В комплект входят: Fiber OneShot (оптический тестер с съёмным SC адаптером), чехол для хранения, сумка для транспортировки, два метровых шнура подключения (UPC-APC, UPC-UPC), CD с программным обеспечением, руководство пользователя, 2 батарейки.
FIBR-1-SHOT В комплект входят: Fiber OneShot (оптический тестер с съёмным SC адаптером), чехол для хранения, CD диск с программным обеспечением, руководство пользователя, 2 батарейки.
FIBR-1-KIT-VF В комплект входят: Fiber OneShot (оптический тестер с съёмным SC адаптером), VisiFault (визуальный дефектоскоп с универсальным адаптером 2,5 мм), чехол для хранения, сумка для транспортировки, два метровых шнура подключения (UPC-APC, UPC-UPC), CD с программным обеспечением, руководство пользователя, комплект батареек.
FIBR-1-KIT-PM В комплект входят: Fiber OneShot (оптический тестер, с съёмным SC адаптером), SFPOWERMETER (SimpliFiber Pro измеритель оптической мощности с сменным SC адаптером), чехол для хранения, сумка для транспортировки, два метровых шнура подключения (UPC-APC, UPC-UPC), CD с программным обеспечением, руководство пользователя, комплект батареек.
FIBR-1-KIT-VFPM В комплект входят: Fiber OneShot Оптический тестер, с съёмным SC адаптером, SFPOWERMETER (SimpliFiber Pro измеритель оптической мощности со сменным SC адаптером), VisiFault (визуальный дефектоскоп с универсальным адаптером 2,5 мм), чехол для хранения, сумка для транспортировки, два метровых шнура подключения (UPC-APC, UPC-UPC), CD с программным обеспечением, руководство пользователя, комплект батареек.

Аксессуары

Название/номер модели Описание
FIBR-AC-UAPC Метровый шнур подключения для Fiber OneShot, коннекторы SC полировка UPC/APC
FIBR-AC-UUPC Метровый шнур подключения для Fiber OneShot, коннекторы SC полировка UPC/UPC
FIBR-AC-CH Мягкая сумка для транспортировки Fiber OneShot
Внимание! Шнуры для Fiber OneShot не подходят к использованию с классическим OTDR


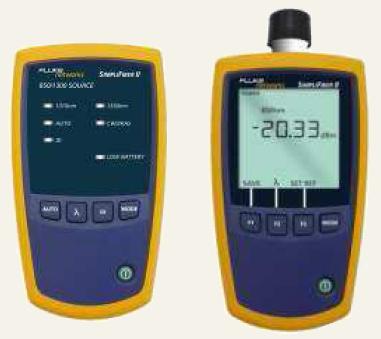

SimpliFiber® Pro

Проверка и устранение неисправностей в многомодовых и одномодовых оптоволоконных линиях.

Основные преимущества нового продукта:

  • Уменьшение количества подготовительных операций и использование в приборе алгоритма измерения затухания на двух длинах волн
  • Автоматическое определение подключенных к тестируемому каналу активных устройств
  • Появление нового идентификатора для физической локализации розеток
  • Проверка волокна на наличие активного оборудования на удалённом конце. В случае обнаружения высвечивается предупреждение CheckActive.

Наборы SimpliFiber® Pro содержат весь необходимый инструментарий для первичного контроля вновь установленных каналов и обслуживания уже существующих. Приобретаемые в наборах или отдельно, эти инструменты позволяют измерять мощность и потери в ВОЛС, локализовать неисправности, определять полярность, производить контроль чистоты разъемов.

Серия SimpliFiber® Pro позволяет выбрать функциональность в соответствии с вашими требованиями. В серию входят четыре уникальных устройства: измеритель оптической мощности, многомодовый источник, одномодовый источник и оптические идентификаторы FindFiber. Каждое из этих уникальных устройств может объединяться с другими и созданные на их основе наборы удовлетворят всем требованиям современных инженеров.

Измеритель мощности входит в состав всех наборов и откалиброван для работы на шести длинах волн (850нм, 1300нм, 1310нм, 1490нм, 1550нм, 1625нм). Измеритель позволяет сохранять опорное значение мощности, благодаря чему при проведении тестов на экран выводится значение оптических потерь в линии. Измеритель оснащен четырьмя клавишами управления, большим жидкокристаллическим дисплеем, портом USB и сменным разъемом (типы SC, ST, LC).

Многомодовый источник использует в качестве излучателей светодиоды, и работает на двух длинах волн 850/1300нм. В любой набор опционально может быть добавлен одномодовый источник 1310/1550нм, построенный на базе лазерных излучателей идеально подходящих для тестирования одномодовых линий. Все источники SimpliFiber® Pro совместимы с измерителем мощности SimpliFiber® Pro. Оптические идентификаторы FindFiber это новое устройство в линейке оптических тестеров Fluke Networks. Совместное использование оптических идентификаторов и измерителя мощности позволяет быстро производить трассировку оптических линий связи.

Основные функции:

  • Выполнение теста одновременно на двух длинах волн
  • Работает с одномодом и многомодом
  • Измеряет мощность и потери в диапазанах 850нм и 1300нм с источником 850/1300
  • Измеряет мощность и потери в диапазонах 1310нм и 1550нм с источником 1310/1550. Для диапазонов 1490нм и 1625нм измеряет мощность сигнала (используется сторонний источник)
  • Удобная локализация разъемов и розеток при помощи идентификаторов FindFiber
  • Автоопределение длины волны источника
  • Память на 1000 результатов измерений
  • Один порт подключения для всех рабочих диапазонов
  • Удобный и прочный корпус
  • ПО LinkWare для обработки результатов и создания отчетов
Модели

Название/номер модели Описание
SFPOWERMETER Измеритель SimpliFiber Pro, 850/1300/1310/1550/1490/1625нм
SFSINGLEMODESOURCE Одномодовый источник SimpliFiber Pro, 1310/1550нм
SFMULTIMODESOURCE Многомодовый источник SimpliFiber Pro, 850/1300nm
FTK1000 Базовый набор для многомодовых ВОЛС Состав набора: измеритель мощности SimpliFiber Pro, многомодовый источник SimpliFiber Pro 850/1300, кабель USB для подключения к ПК, четыре щелочных батареи типа AA, кейс для хранения и транспортировки, краткое руководство пользователя, полное руководство пользователя SimpliFiber Pro на компакт-диске, ПО LinkWare на компакт-диске
FTK1300 Базовый набор для многомодовых ВОЛС Состав набора: измеритель мощности SimpliFiber Pro, многомодовый источник SimpliFiber Pro 850/1300, визуальный локатор повреждений VisiFault™, микроскоп FT120 FiberViewer™, удаленный идентификатор FindFiber™, сменный адаптер LC и ST, кабель USB для подключения к ПК, батареи типа AA 8 шт., кейс для хранения и транспортировки, краткое руководство пользователя и краткая инструкция по эксплуатации, полное руководство пользователя SimpliFiber Pro на компакт-диске, ПО LinkWare на компакт-диске
FTK1350 Набор с микроскопом FT500 для работы с многомодовыми ВОЛС Состав набора:измеритель мощности SimpliFiber Pro, многомодовый источник SimpliFiber Pro 850/1300, визуальный локатор повреждений VisiFault™, микроскоп FiberInspector FT500, два (2)удаленный идентификатор FindFiber™, сменный адаптер LC и ST, кабель USB для подключения к ПК, батареи типа AA 8 шт., кейс для хранения и транспортировки, краткое руководство пользователя и краткая инструкция по эксплуатации, полное руководство пользователя SimpliFiber Pro на компакт-диске, ПО LinkWare на компакт-диске
FTK1450 Набор с микроскопом FT500 для работы с многомодовыми и одномодовыми ВОЛС Состав набора: измеритель мощности SimpliFiber Pro, многомодовый источник SimpliFiber Pro 850/1300, одномодовый источник SimpliFiber Pro 1310/1550, визуальный локатор повреждений VisiFault™, портативный видео микроскоп FT500 FiberInspector™ Mini, два (2) удаленных идентификатора FindFiber™, сменный адаптер LC и ST, набор для очистки оптических разъемных соединителей, кабель USB для подключения к ПК, десять щелочных батареи типа AA, кейс для хранения и транспортировки, краткое руководство пользователя и краткая инструкция по эксплуатации, полное руководство пользователя SimpliFiber Pro на компакт-диске, ПО LinkWare на компакт-диске
FTK2000 Базовый набор для одномодовых ВОЛС Состав набора: измеритель мощности SimpliFiber Pro, одномодовый источник SimpliFiber Pro 1310/1550, кабель USB для подключения к ПК, четыре щелочных батареи типа AA, кейс для хранения и транспортировки, краткое руководство пользователя, полное руководство пользователя SimpliFiber Pro на компакт-диске, ПО LinkWare на компакт-диске
FindFiber Идентификатор FindFiber (1шт.)
FindFiber-6 Идентификаторы FindFiber (комплект 6шт.)
GLD-FTK Золотая поддержка (Расширенная гарантия)

Дополнительные принадлежности

Название/номер модели Описание
NFK1-SMPLX-SC 62.5 uM комплект симплексных референсных кабелей (SC/SC x 2); Специальные запатентованные износостойкие торцы
NFK1-SMPLX-LC 62.5 uM комплект симплексных референсных кабелей (SC/LC, LC/LC); Специальные запатентованные износостойкие торцы
NFK1-SMPLX-ST 62.5 uM комплект симплексных референсных кабелей (SC/ST, ST/ST); Специальные запатентованные износостойкие торцы
NFK2-SMPLX-SC 50 uM комплект симплексных референсных кабелей (SC/SC x 2); Специальные запатентованные износостойкие торцы
NFK2-SMPLX-LC 50 uM комплект симплексных референсных кабелей (SC/LC, LC/LC); Специальные запатентованные износостойкие торцы
NFK2-SMPLX-ST 50 uM комплект симплексных референсных кабелей (SC/ST, ST/ST); Специальные запатентованные износостойкие торцы
NFK3-SMPLX-SC комплект SM симплексных референсных кабелей (SC/SC x 2); Специальные запатентованные износостойкие торцы
NFK3-SMPLX-LC комплект SM симплексных референсных кабелей (SC/LC, LC/LC); Специальные запатентованные износостойкие торцы
NFK3-SMPLX-ST комплект SM симплексных референсных кабелей (SC/ST, ST/ST); Специальные запатентованные износостойкие торцы
NFA-SC-SINGLE SC Сменный адаптер SC
NFA-LC-SINGLE LC Сменный адаптер LC
NFA-ST-SINGLE ST Сменный адаптер ST
NFA-FC-SINGLE FC Сменный адаптер FC
