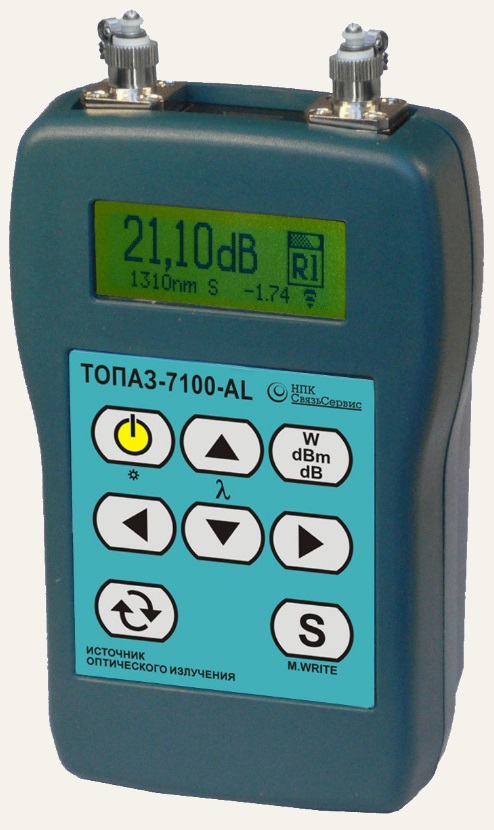

Измерители ORL и длины линии серии ТОПАЗ-7000
ТОПАЗ-7101-AL, ТОПАЗ-7102-AL, ТОПАЗ-7103-AL, ТОПАЗ-7104-AL, ТОПАЗ-7105-AL, ТОПАЗ-7106-AL
Оптические тестеры модельной группы (модификации)
ТОПАЗ-710X-AL серии «ТОПАЗ-7000» имеют пять режимов
работы и могут выполнять функции измерителя оптической
мощности, источника оптического излучения, измерителя
обратного отражения (ORL) и измерителя длины линии или
расстояния до обрыва.
В режиме «Тестер-Автомат» позволяют
с помощью пары тестеров выполнить двухсторонние измерения
затухания линии, возвратных потерь и длины линии для 3-х
длин волн за 20 секунд.
Наличие энергонезависимой памяти результатов
измерения (2800 значений) и интерфейса связи с компьютером,
позволяет автоматизировать подготовку отчета об измерениях.
Приборы этой серии предназначены для тестирования
параметров одномодовых и многомодовых оптических волокон
в процессе прокладки и обслуживания любых оптических
сетей.
|
|
Приборы зарегистрированы в Государственном реестре средств измерений.
Особенности
- В одном приборе : измеритель мощности, источник излучения, измеритель ORL, измеритель длины и визуальный локатор повреждений
- В режиме "Тестер-Автомат" выполняет 13 измерений нажатием одной кнопки всего за 20 секунд.
- Режим переключения длины волны источника с передачей информации о текущей длине волны (CW*)
- До трех источников на один порт
- Программное обеспечение для формирования отчета об измерениях
- Подсветка дисплея
- Опционально – визуальный локатор повреждений (VFL)
- Время работы – 80 часов.
- Занесены в государственный реестр средств измерений.
Основные технические характеристики
|
Особенности
|
|
|
Режим «Тестер автомат»
|
|
Измерение оптических возвратных потерь (ORL)
|
|
Определение расстояния до обрыва
|
|
Память показаний (до 2800 измерений)
|
|
Программное обеспечение для формирования отчета об измерениях
|
|
Подсветка дисплея
|
|
Источник видимого излучения (опционально)
|
|
Источник
|
|
|
Длины волн, нм
|
850, 1300, 1310, 1490, 1550, 1625
|
|
Уровень оптической мощности, дБм >
|
± 0.07
|
|
Относительная нестабильность за 15 мин, дБ
|
-4.0
|
|
Относительная нестабильность за 8 часов, дБ
|
0.25
|
|
Измеритель мощности
|
|
|
Диапазон, дБм
|
-60 … +6
|
|
Погрешность измерения, дБ
|
0.5
|
|
Измеритель ORL
|
|
|
Диапазон измерений ORL, дБ
|
+10…+50
|
|
Измеритель длины
|
|
|
Диапазон измерений расстояний, м
|
2…32000
|
Комплект поставки
• зарядное устройство / блок питания;
• футляр-сумка;
• руководство по эксплуатации;
• патч-корд FC-FC;
• диск с ПО;
• кабель USB;
• защитный чехол для прибора (по заказу);
Модельный ряд
|
МОДЕЛЬ
|
ДЛИНА ВОЛНЫ
|
|
ТОПАЗ-7101-АL
|
850нм
|
|
ТОПАЗ-7102-АL
|
1310нм
|
|
ТОПАЗ-7103-АL
|
1550нм
|
|
ТОПАЗ-7104-АL
|
850нм / 1300нм
|
|
ТОПАЗ-7105-АL
|
1310нм / 1550нм
|
|
ТОПАЗ-7106-АL
|
1310нм / 1490нм / 1550нм
|
|
Дополнительные опции
|
ОПЦИЯ
|
|
|
Визуальный локатор повреждений
|
|
|
Cвидельство о поверке. Одна длина волны
|
|
|
Cвидельство о поверке. Две длины волны
|
|
|
Cвидельство о поверке. Три длины волны
|
|
