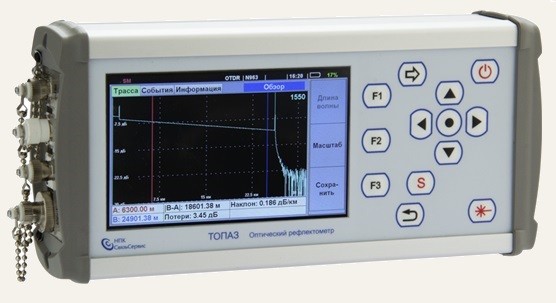

Оптический рефлектометр ТОПАЗ-9400
ТОПАЗ-9400 – это универсальный оптический рефлектометр со встроенным измерителем мощности, источником излучения и визуальным локатором дефектов волокна. Он идеально подходит для проведения паспортизации, тестирования и поиска дефектов на всех видах оптоволоконных линий от локальных сетей и сетей доступа до городских и магистральных сетей. Благодаря большому динамическому диапазону и встроенным измерителю мощности и источнику излучения прибор очень эффективен при тестировании PON.
|
|
Компактный прочный металлический корпус, небольшой вес и габариты, продолжительное время работы от встроенной аккумуляторной батареи, внутренняя память более 1000 рефлектограмм, возможность записи результатов измерения на внешний USB-накопитель, интерфейс USB для подключения к компьютеру и удобное программное обеспечение позволяют эффективно использовать эти приборы для работы в полевых условиях и для подготовки отчетов об измерениях в условиях офиса.
Особенности
- Измерение в режимах: Реальное время, Авто, Эксперт
- Автоматический выбор параметров тестирования линии
- Автоматическая проверка качества подключаемых оптических разъемов
- Автоматическая проверка наличия оптического сигнала в измеряемом волокне
- До 4-х длин волн в одном приборе из ряда: 850/1300/1310/1490/1550/1625
- Одним прибором можно тестировать ММ и SM линии
- Возможность тестирования действующих («живых») линий на длине волны 1625 нм
- Высокое разрешение облегчает обнаружение и оценку дефектов в волокне
- Встроенные измеритель мощности, источники излучения и визуальный локатор повреждений
- Измеритель мощности и источник в режиме идентификации длины волны совместимы с приборами серий ТОПАЗ-7000(А/АL/AR/ARX);
- Запись в память более 1000 результатов измерений (файл в формате Bellcore / Telcordia)
- Формирование имени файла по шаблону
- Программное обеспечение для обработки и хранения данных измерений
- Управление прибором / Обновление внутреннего ПО прибора через USB
- 5-дюймовый цветной дисплей с подсветкой и высоким разрешением
- Для автономной работы используется встроенная аккумуляторная батарея из двух Li-on элементов 18650. В случае исчерпания ресурса батареи есть возможность самостоятельной замены элементов батареи. Заряд встроенной батареи и питание прибора от USB или от внешнего блока питания +5В. Блок питания от 220В в комплекте с прибором. Для продления срока автономной работы прибора или заряда встроенной батареи можно использовать внешнуюю батарею с выходом USB 5V, 2A.
Основные технические характеристики
|
Тип волокна
|
MM
|
SM
|
|
Рабочая длина волны (nm)
|
850/1300
|
1310/1490/1550/1625
|
|
Динамический диапазон2 (dB)
|
30
|
A - 41
B - 35
|
|
Длительность импульса, нс
|
5,10,20,50,100,300,1000,3000
|
5,10,20,50,100,300,1000,3000,10000,20000
|
|
Длина линии, км
|
0.25 - 30
|
0.25 - 300
|
|
Длина линии, км
|
0.25 - 30 0.25 - 300
|
|
Мертвая зона по событию3
|
A - 0.8 m; / B – 1.5 m
|
|
Мертвая зона по затуханию3
|
A - 4.5 m; / B – 6.0 m
|
|
Число отсчетов
|
до 128 000
|
|
Интервал дискретизации
|
0.2 – 20 m
|
|
Погрешность измерения расстояния
|
±(1+0.005%*distance+data point spacing) m
|
|
Погрешность измерения затухания
|
0.05 dB/dB
|
|
Формат файла
|
Telcordia Tech. SR-4731
|
|
Память результатов измерения
|
>1000 трасс
|
|
Интерфейс с компьютером
|
USB 2.0-(тип B); USB-flash (тип А)
|
|
Режимы
|
Авто / Эксперт / Реальное время (Обзор)
|
|
Измеритель мощности
|
|
Диапазон (dBm)
|
-60 to +26
|
|
Погрешность (dB)
|
0.3
|
|
Разрешение (dB)
|
0.01 - 0.001
|
|
Длины волн калибровки (nm)
|
850, 1300, 1310, 1490, 1550, 1625
|
|
Единицы измерения
|
dBm, dB, mW
|
|
Источник
|
|
Ширина спектра (nm)
|
< 5
|
|
Выходная мощность (dBm)
|
> -2
|
|
Визуальный локатор дефектов (VFL)
|
|
Источник
|
Лазер
|
|
Длина волны (nm)
|
650
|
|
Общие характеристики
|
|
Габаритные размеры (mm)
|
235x110x55
|
|
Вес (kg)
|
0.9 kg
|
|
Питание
|
Li-Ion — аккумуляторная батарея
>6 час. В режиме непрерывного сканирования
Адаптер (зарядное устройство) 220В, 50Гц
USB (адаптер, компьютер, PowerBank)
|
|
Дисплей
|
ЖКИ 800x480, 5 дюймов, цветной, сенсорный
|
1 - Дополнительно к рефлектометру (OTDR) все модели содержат: измеритель оптической мощности (PM),
источник излучения (LS), визуальный дефектоскоп (VFL)
2 - SNR=1, зондирующий импульс 10 мкс, время усреднения 180 с.
3 - Импульс 5 нс, отражение <-45dB, длина линии до 5 км.
|
Комплект поставки
• зарядное устройство / блок питания;
• футляр-сумка;
• руководство по эксплуатации;
• диск с ПО;
• кабель USB;
• патч-корд FC-FC;
• комплект оптических адаптеров измерителя мощности (по заказу).
Модельный ряд
|
МОДЕЛЬ
|
ДЛИНА ВОЛНЫ
|
ДИАПАЗОН
|
|
Топаз-9400-A-85-30/31-55-PMH
|
MM-850/1300 SM-1310/1550нм
|
-60...+26дБм
|
|
Топаз-9400-A-31-55-PMH
|
1310/1550нм
|
-60...+26дБм
|
|
Топаз-9400-A-31-49-55-PMH
|
1310/1490/1550нм
|
-60...+26дБм
|
|
Топаз-9400-A-31-55-62-PMH
|
SM1-1310/1550 SM2-1625нм
|
-60...+26дБм
|
|
Топаз-9400-A-31-49-55-62-PMH
|
SM1-1310/1490/1550 SM2-1625нм
|
-60...+26дБм
|
|
Топаз-9400-B-31-55-PMH
|
1310/1550нм
|
-60...+26дБм
|
|
Топаз-9400-B-31-55
|
1310/1550нм
|
|
|
Топаз-9400-B-85-30/31-55-PMH
|
SM-1310/1550нм
|
-60...+26дБм
|
|
Дополнительные опции
|
ОПЦИЯ
|
|
|
Cвидельство о поверке.
|
|
