Инновационные модульные инверторы — фундамент
безупречной надежности и операционной эффективности.

Модели инверторов CE+T.

TSI Bravo EPC.

TSI Nova EPC – компактный модульный инвертор, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии EPC преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 93%.

TSI Nova EPC можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 0,75 до 24 кВА.

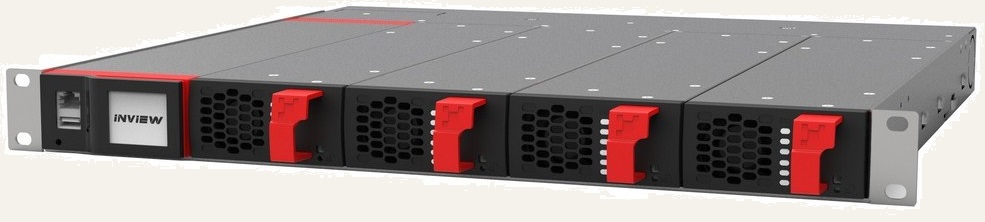

Модульный инвертор TSI Nova EPC устанавливается в 19” корпус (корзину/рэк) высотой 1U. Максимальное количество модулей в корпусе составляет 4 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 80 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером T2S + CanDis или T2S-ETH + CanDis.

Технические характеристики

Общие
Охлаждение / акустический шум	Принудительное (вентилятор)
Время наработки на отказ (MTBF)	200 000 ч (по MIL-217IF)
Рабочая температура	-20…50 °С
Относительная влажность без конденсации	до 95%, без конденсации
Мощность
Номинальная выходная мощность	750 ВА / 525 Вт
Кратковременная перегрузка	135 % (15 с), 105 % (постоянно)
Допустимый коэффициент мощности нагрузки	полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон	48 В / 40-60 В
Номинальный ток (при 48 В и 525 Вт нагрузке)	12,5 А
Максимальный входной ток (для 15 с) /     уровень пульсации на входе	Линейное снижение: 1200 Вт при > 190 В до 800 Вт при 150 В
Коэффициент мощности / КНИ	22 А / < 2 mV RMS
AC вход
Входное напряжение: номинальное / диапазон	230 В / 150-265 В
Ограничение мощности при снижении напряжения сети	438 ВА при 150 В
Коэффициент мощности	> 99%
Частота сети / диапазон синхронизации	50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line	93% / 89 %
Номинальное напряжение	220 / 230 / 240 В
Стабильность выходного напряжения	< 1,5 %
Частота / стабильность частоты	50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке	< 3%
Время коррекции напряжения     при ударном изменении нагрузки с 10 до 90 %	≤ 0,4 мс
Номинальный ток	3,25 А
Крест-фактор тока при номинальной мощности	2,5 : 1
Пиковый выходной ток для отключения нагрузки с КЗ     (0-20 мс)	10хIном для 20 мс
Выходной ток КЗ после 20 мс	1,89хIном
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения /     полное время на процесс переключения	0 / 0
Сигнализация и контроь
Индикация состояния модуля	Светодиоды
Габариты
ВхШхГ / Вес	1U х 103мм х 322мм / 1,5 кг

---

TSI Bravo EPC.

TSI Bravo EPC – компактный модульный инвертор, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии EPC преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 96%.

TSI Bravo EPC можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 2,5 до 80 кВА.

Модульный инвертор TSI Bravo EPC устанавливается в 19” корпус (корзину/рэк) высотой 2U. Максимальное количество модулей в корпусе составляет 4 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 80 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером T2S-ETH + CanDis или T2S-ETH + CATENA

Технические характеристики

Общие
Охлаждение / акустический шум	Принудительное (вентилятор)
Время наработки на отказ (MTBF)	240 000 ч (по MIL-217IF)
Рабочая температура	-20…50 °С
Относительная влажность без конденсации	до 95%, без конденсации
Мощность
Номинальная выходная мощность         24VDC         48VDC, 60VDC, 110VDC, 220VDC	1500 ВА / 1200 Вт 2500 ВА / 2000 Вт
Кратковременная перегрузка	135 % (15 с), 105 % (постоянно)
Допустимый коэффициент мощности нагрузки	полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон          24VDC          48VDC          60VDC        110VDC        220VDC	24 В /   19-35 В     48 В /   40-60 В     60 В /   48-72 В   110 В /   90-160 В   220 В / 170-300 В
Номинальный ток          24VDC  (при 24 В и 1200 Вт нагрузке)          48VDC  (при 48 В и 2000 Вт нагрузке)          60VDC  (при 60 В и 2000 Вт нагрузке)        110VDC (при 110 В и 2000 Вт нагрузке)        220VDC (при 220 В и 2000 Вт нагрузке)	56,0 А   46,0 А   35,0 А   19,0 А     9,8 А
Максимальный входной ток (для 15 с) /     уровень пульсации на входе          24VDC          48VDC          60VDC        110VDC        220VDC	84 А / < 100 мВ RMS   84 A / < 2 мВ Psopho   52,0 А / < 100 mV RMS   29,0 А / < 200 mV RMS   14,9 А / < 200 mV RMS
AC вход
Входное напряжение: номинальное / диапазон	230 В / 150-265 В
Ограничение мощности при снижении напряжения сети	Линейное снижение: 150 ВА / 120 Вт на каждые 10 вольт при < 185 В
Коэффициент мощности	> 99%
Частота сети / диапазон синхронизации	50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line	95,5 ... 96,5 % / 89,5 ... 92,5 %
Номинальное напряжение	220 / 230 / 240 В
Стабильность выходного напряжения	< 1,5 %
Частота / стабильность частоты	50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке	< 3%
Время коррекции напряжения     при ударном изменении нагрузки с 10 до 90 %	≤ 0,4 мс
Номинальный ток          24VDC          48VDC, 60VDC, 110VDC, 220VDC	6,6 А   10,9 А
Крест-фактор тока при номинальной мощности	2,8 ... 3,0 : 1
Пиковый выходной ток для отключения нагрузки с КЗ     (0-20 мс)	10хIном для 20 мс
Выходной ток КЗ после 20 мс	2,1хIном в течение 15с и 1,5хIном после 15с
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения /     полное время на процесс переключения	0 / 0
Сигнализация и контроь
Индикация состояния модуля	Светодиоды
Габариты
ВхШхГ / Вес	2U х 103мм х 435мм / 4,3 кг

---

Bravo ECI.

Bravo ECI – компактный модульный инвертор, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии ECI преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 96%.

Bravo ECI можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 3 до 96 кВА.

Модульный инвертор Bravo ECI устанавливается в 19” корпус (корзину/рэк) высотой 2U. Максимальное количество модулей в корпусе составляет 4 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 96 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером T2S-ETH + CanDis или T2S-ETH + CATENA

Технические характеристики

Общие
Охлаждение	Принудительное (вентилятор)
Время наработки на отказ (MTBF)	240 000 ч (по MIL-217IF)
Рабочая температура	-20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации	до 95%, без конденсации
Мощность
Номинальная выходная мощность         48VDC         380VDC         400VDC	3000 ВА / 2400 Вт 3000 ВА / 2500 Вт 372 ВА / 200-430 В
Кратковременная перегрузка	125 % (15 с)
Допустимый коэффициент мощности нагрузки	полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон          48VDC        380VDC        400VDC	48 В / 40-60 В   336 В / 200-400 В   372 В / 200-430 В
Номинальный ток          48VDC        380VDC        400VDC	53,2 А     7,9 А     7,3 А
Максимальный входной ток (для 15 с) /     уровень пульсации на входе          48VDC        380VDC        400VDC	66,5 А / <   10 mV RMS     9,9 А / < 250 mV RMS     9,2 А / < 250 mV RMS
AC вход
Входное напряжение: номинальное / диапазон          48VDC        380VDC        400VDC	230 В / 150-265 В 120 / 208 / 230 / 277 В / 108-290 В 230 В / 150-290 В
Ограничение мощности при снижении напряжения сети          48VDC        380VDC        400VDC	Линейное снижение:   2400 Вт при >190 В до 1600 Вт при 150 В   3000ВА / 2500Вт при > 230В,   2500ВА / 2500Вт при > 190В,   1500ВА / 1500Вт при > 120В   3000ВА / 2500Вт при > 230В,   2500ВА / 2500Вт при > 190В
Коэффициент мощности / КНИ	> 99% / < 3%
Частота сети / диапазон синхронизации	50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line	96 % / 93,5 ... 94,5 %
Номинальное напряжение	220 / 230 / 240 В
Стабильность выходного напряжения	±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты	50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке	< 3%
Время коррекции напряжения     при ударном изменении нагрузки с 10 до 90 %	≤ 0,4 мс
Номинальный ток	13 А при 230 В
Крест-фактор тока при номинальной мощности	3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ     (0-20 мс)	100 А для 20 мс
Выходной ток КЗ после 20 мс	18A RMS
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения /     полное время на процесс переключения	0 / 0
Сигнализация и контроь
Индикация состояния модуля	Светодиоды
Габариты
ВхШхГ / Вес	2U х 103мм х 435мм / 4,3 кг

---

Bravo 4, 6 & 10.

Bravo 4, 6 & 10 – компактные модульные инверторы, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии ECI преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 92, 94 и 96% соответственно.

Bravo 4, 6 & 10 можно подключать параллельно до 32 шт. в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью от 0,5 до 40 кВА.

Модульные инверторы Bravo 4, 6 & 10 устанавливается в 19” корпус (корзину/рэк) высотой 1U. Максимальное количество модулей в корпусе составляет 5 шт. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы до 40 кВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером Inview S или Inview Slot, последний устанавливается в слот корпуса вместо одного модуля. Таким образом, в корпус можно установить 5 модулей BRAVO 4, 6 & 10 или контроллер Inview Slot и 4 модуля BRAVO 4, 6 & 10.

Технические характеристики

Общие
Охлаждение / акустический шум	Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF)	240 000 ч (по MIL-217IF)
Рабочая температура	-20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации	до 95% в течение 96 ч в год
Мощность
Номинальная выходная мощность       Bravo 4       Bravo 6       Bravo 10	500 ВА / 400 Вт     750 ВА / 600 Вт   1250 ВА / 1000 Вт
Кратковременная перегрузка	150 % (15 с)
Допустимый коэффициент мощности нагрузки	полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон	48 В / 40-60 В
Номинальный ток       Bravo 4       Bravo 6       Bravo 10	9,3 А     14 А     22,3 А
Максимальный входной ток (при 48 В для 15 с) /     уровень пульсации на входе       Bravo 4       Bravo 6       Bravo 10	14 А / < 10 mV RMS     20,3 А / < 10 mV RMS     34 А / < 10 mV RMS
AC вход
Входное напряжение: номинальное / диапазон	230 В / 150-265 В
Коэффициент мощности / КНИ	> 99% / < 3%
Частота сети / диапазон синхронизации	50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line       Bravo 4       Bravo 6       Bravo 10	>92 % / >90 %    >94 % / >92 %    >96 % / >92,5 %
Номинальное напряжение	220 / 230 / 240 В
Стабильность выходного напряжения	±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты	50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке	< 3%
Время коррекции напряжения     при ударном изменении нагрузки с 10 до 90 %	≤ 0,4 мс
Номинальный ток       Bravo 4       Bravo 6       Bravo 10	2,2 А при 230 В    3,26 А при 230 В    5,4 А при 230 В
Крест-фактор тока при номинальной мощности	3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ     (0-20 мс)	21,7 А для 20 мс
Выходной ток КЗ после 20 мс       Brave 4, Bravo 6       Bravo 10	6,9 А (от 20 мс до 15 с);   4,8 А (от 15 с до 60 с); > 60 с   9,9 А (от 20 мс до 15 с);   7,4 А (от 15 с до 60 с); > 60 с отключение по защите, требуется перезапуск
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения /     полное время на процесс переключения	0 / 0
Сигнализация и контроь
Индикация состояния модуля	Светодиоды
Габариты
ВхШхГ / Вес	1U х 87мм х 346мм / 1,5 кг

Bravo 25.

Bravo 25 – компактные модульные инверторы, обеспечивающий высококачественное выходное напряжение, как при работе от сети переменного тока, так и от источника постоянного тока. Данные характеристики достигаются за счет запатентованной технологии ECI преобразования. При работе от сети переменного тока в инверторном модуле происходит двойное преобразование, на выходе обеспечивается «чистая» синусоида, а общий КПД преобразования превышает 96%.

Bravo 25 можно подключать параллельно в одной системе, что позволяет собирать однофазные и трехфазные инверторные системы мощностью до от 3,0 кВа до 2,7 мВА.

Модульные инверторы Bravo 25 устанавливается в 19” корпус (корзину/рэк) высотой 2U. Параллельное подключение нескольких корпусов с модулями позволяет увеличивать общую мощность инверторной системы 2,7 мВА. Для обеспечения трехфазного выхода, необходимо использовать количество корпусов кратное трём.

Настройка и мониторинг системы осуществляется контроллером Inview S или Inview GW.

Технические характеристики

Общие
Охлаждение / акустический шум	Принудительное (вентилятор) / < 65Дб на расстоянии 1 м
Время наработки на отказ (MTBF)	240 000 ч (по MIL-217IF)
Рабочая температура	-20…65 °С, с понижением мощности при Т > 40 °С
Относительная влажность без конденсации	до 95% в течение 96 ч в год
Мощность
Номинальная выходная мощность	2750 ВА / 2250 Вт
Кратковременная перегрузка	125 % (15 с)
Допустимый коэффициент мощности нагрузки	полная мощность от 0 индуктивной до 0 ёмкостной
DC вход
Входное напряжение: номинальное / диапазон	48 В / 40-60 В
Номинальный ток	50,4 А
Максимальный входной ток (при 48 В для 15 с) /     уровень пульсации на входе	63 А / < 10 mV RMS
AC вход
Входное напряжение: номинальное / диапазон	120 В / 90-140 В
Коэффициент мощности	> 99%
Частота сети / диапазон синхронизации	50 или 60 Гц / 47-53 Гц или 57-63 Гц
AC выход
КПД: EPC / On Line	>95 % / >93 %
Номинальное напряжение	120 В
Стабильность выходного напряжения	±1 % при нагрузке от 10 до 100 %
Частота / стабильность частоты	50 или 60 Гц / 0,03 %
КНИ выходного напряжения при активной нагрузке	< 3%
Время коррекции напряжения     при ударном изменении нагрузки с 10 до 90 %	≤ 0,4 мс
Номинальный ток	22,9 А при 120 В
Крест-фактор тока при номинальной мощности	3 : 1 при нагрузке с коэффициентом мощности ≤ 0,7
Пиковый выходной ток для отключения нагрузки с КЗ     (0-20 мс)	200 А для 20 мс
Выходной ток КЗ после 20 мс	42 А RMS
Характеристики перевода нагрузки между источниками
Максимальное время пропадания напряжения /     полное время на процесс переключения	0 / 0
Сигнализация и контроь
Индикация состояния модуля	Synoptic LED
Габариты
ВхШхГ / Вес	2U х 103мм х 435мм / 3,75 кг
