Обзор Инверторов CE+T
Инновационные модульные инверторы — фундамент
безупречной надежности
и операционной эффективности.
Модульные источники питания (инверторы)
с двойным преобразованием серии TSI.
|

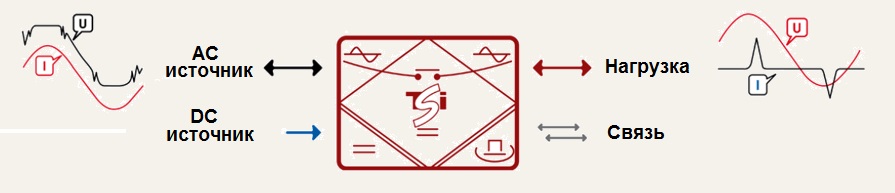

Модульный инвертор TSI имеет 2 входа питания: сетевой вход и вход постоянного тока.
Инвертор обладает следующими преимуществами:
| • |
всегда чистое и стабильное синусоидальное напряжение на выходе
|
| • |
не портебляет энергию источника постоянного тока при наличии напряжения в сети
|
| • |
двойное преобразование сетевого напряжения, фильтрация выбросов, провалов и нестабильностей, коэффициент мощности по входу >0,99
|
| • |
переключение между входами питания без искажений и незаметно для нагрузки, время переключения 0 мс
|
| • |
полное резервирования и децентрализированное управление, нет общих "единичных точек отказа", функции байпаса в каждом модуле, отказоустойчивая дублированная шина связи, нет управляющего контроллера - только мониторинг
|
| • |
до 32 модулей параллельно
|
При КЗ в нагрузке инверторные модули обеспечивают подачу 10-кратного выходного тока
в течение 20 мс для отключения защиты только этой нагрузки, без потери питания остальных нагрузок.
Сила тока КЗ контролируется для предотвращения отключения сетевого автомата инвертора.
|
|
Технические характеристики инверторных модулей TSI
|
|
Общие характеристики системы
|
|
Охлаждение
|
Принудительное
|
|
MTBF
|
> 250000 ч
|
Эффективность (КПД)
- режим EPC
- рехим On Line
|
95%
90%
|
|
AC выходная мощность
|
Номинальная
выходная мощность
|
ВА
|
|
Мощность (активная нагрузка)
|
Вт
|
|
Допустимая перегрузка
|
150%, 5 с
110%, ∞
|
|
Характеристики DC входа
|
|
Номинальное DC напряжение
|
48* В
|
|
Диапазон DC напряхения
|
40..60 В
|
|
Номинальный ток (при 40 В)
|
А
|
|
Номинальный входной ток (5 с)
|
А
|
|
Пульсация напряжения
|
2 мВ
|
|
Характеристики AC входа
|
|
Номинальное AC напряжение
|
230 В
|
|
Диапазон напряхения
|
150..265 В
|
|
Фактор мощности
|
> 99%
|
|
Частота (выбирается)
|
50 и 60 Гц
|
|
Диапазон синхронизации
|
47..53 Гц
57..63 Гц
|
|
|
|
Харакиеристики AC выхода
|
|
Номинильноа AC нарряжение
|
230 В
|
|
Выбираемый диапазон
|
200..240 В
|
|
Точность напряжения
|
2 %
|
|
Частота (выбирается)
|
50 и 60 Гц
|
|
Точность частоты
|
0,03 %
|
Суммарные коэффициент
гармонических искажений
(для активной нагрузки)
|
< 1,5 %
|
Время восстановления
после ударной нагрузки
|
0,4 мс
|
|
Задержка включения
|
20 с
|
|
Номинальный ток
|
А
|
|
Крест фактор
|
3
|
|
Защита от короткого замыкания
|
10xin, 20 мс
|
|
Непрерывность питания
|
Максимальное время
пропадания напряжения
|
0 мс
|
Максимальная полная длительность
переходного значения напряжения
|
0 мс
|
|
Окружающие условия
|
|
Высота над уровнем моря
|
< 1500 м
|
Температура окружающей среды
(рабочая)
|
-20...+50°С
|
|
Температура хранения
|
-40...+70°С
|
|
Относительная влажность
|
95 %
|
|
|
* 24, 48, 60, 110, 220 Vdc для инверторов BRAVO
|
