Инвертор "Штиль" для систем связи
PS48/700C-P-1 (1U), 1000 ВА/750 Вт
Данная модель снята с серийного производства и поставляется только для ремонта и восстановления ранее приобретенных инверторных систем на базе данного инвертора. При заказе обязательно необходим заводской номер хотя бы одного инвертора из исходной группы (для проверки совместимости версий).
|
|
|
PS48/700C-P-1 (1U)
|
Инвертор Штиль для систем связи, 1000 ВА/750 Вт
|
|
|
Инвертор "Штиль" для систем связи PS48/700C-P-1 (1U) обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 1000 ВА/750 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания. Инвертор PS48/700C-P-1 1U предназначен как для работы автономно, так и для параллельной работы (до 6 приборов) для увеличения мощности или повышения надежности (схема с резервированием N+1).
Инвертор PS48/700C-P-1 (1U) представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ.

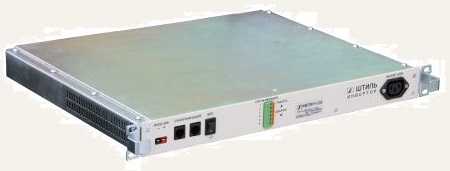

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в
19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, трёхполюсная розетка IEC320 для подключения нагрузки, разъемы для подключения источника постоянного тока (например АБ) и кабелей синхронизации, клеммная колодка дистанционной сигнализации.
Функциональные и конструктивные особенности инвертора PS48/700C-P-1 (1U)
- встроенный входной и выходной фильтр высокочастотных помех;
- гальваническая развязка входных и выходных цепей - 1500 В;
- электронная защита от перегрузок и короткого замыкания;
- синусоидальная форма выходного напряжения;
- возможность параллельной работы (до 6 шт.);
- стабилизированное выходное напряжение;
- высокая перегрузочная способность;
- 19" корпус высотой 1U;
- с инвертором поставляется комплект кабелей;
- внешний автоматический байпас (опция; при использовании внешнего байпаса со встроенным контроллером и модулем TCP/IP имеется возможность дистанционного мониторинга инвертора по сети Ethernet).
Технические характеристики
| Бренд |
Штиль |
| Модель |
PS48/700C-P-1 (1U) |
| Максимальная мощность нагрузки, кВА |
1,0 |
| Максимальная мощность нагрузки, кВт |
0,75 |
| Номинальное входное напряжение, В |
48 |
| Рабочий диапазон входного напряжения, В |
40,5-57,8 |
| Максимальный входной ток, А |
20,5 |
| Номинальное выходное напряжение, В |
220 |
| Стабилизация выходного напряжения, % |
±3 |
| Номинальная выходная частота, Гц |
50 |
| Стабилизация выходной частоты, % |
±1 |
| КПД, % |
>=87 |
| Допустимая перегрузка |
70% - 5 с, 10% - 30 с, 5% - длительно |
| Вид охлаждения |
Принудительное |
Допустимый коэффициент амплитуды
кривой переменного тока нагрузки (пик-фактор) |
<=3:1 |
| Коэффициент нелинейных искажений, % |
<=4 |
| Коэффициент мощности |
0-1 |
| Высота, U |
1U |
| Размер без упаковки (ШхВхГ), мм |
483 x 44 x365 |
| Размер в упаковке (ШхВхГ), мм |
565 х 65 х 530 |
| Масса, кг |
5 |
| Масса в упаковке, кг |
6 |
| Степень защиты |
IP20 |
| Диапазон температуры окружающей среды, °С |
+5...+40 |
Диапазон температуры окружающей среды
при транспортировке и хранении, °С |
-50…+85 |
| Относительная влажность воздуха, % |
0...80 (без конденсата) |
| Гарантийный срок, мес |
24 |
| Наработка на отказ (MTBF), ч |
200 000 |
