SG-1L-W1 / SG-1L-I1
LED прожектор PoE

Назначение продукта
    Светодиодный прожектор SG-1L с питанием PoE для организации подсветки в комплекте с IP-камерами. За счет технологии сквозного питания Pass-Through PoE не требует дополнительной прокладки проводов питания, может подключаться последовательно к порту Ethernet коммутатора или IP-камеры. Комплектуется диодной сборкой белого свечения.
Описание
    LED прожектор использует питание PoE и имеет два порта Ethernet, что позволяет в целях оптимизации прокладки кабеля организовать его подключение «цепочкой» в режиме транзитного питания от одного порта Ethernet. В зависимости от количества подключаемых устройств, для LED-прожекторов предусмотрена возможность регулировки мощности в диапазоне от 5 до 20 Вт. Выбор мощности прожектора осуществляется ручной регулировкой. Последовательность включения IP-камер и LED-прожекторов может быть произвольной. Светодиодный прожектор может быть подключен в Ethernet порт коммутатора или в Ethernet порт «PoE Out» IP-камеры, поддерживающей Pass-Through PoE , например SG-3C-1612.

    Для автоматического «включения-выключения» прожекторы имеют встроенный датчик освещенности.

    Примечание. IP-камеры Sigrand при отключении механического ИК-фильтра сохраняют режим цветной съемки. При использовании видимой подсветки в ночное время получается качественное цветное изображение. При использовании ИК-подсветки режим съемки может быть переведен в черно-белый режим.

    Дополнительные преимущества комплекта уличная IP-камера + прожектор с общим питанием PoE перед камерами со встроенной подсветкой:

      Возможность применения большой мощности подсветки, за счет хорошего теплоотвода;
      Свет перед камерами не ухудшает условия съемки из-за возникающих естественных помех в виде насекомых, дождя и снега.

    Особенности прожекторов SG-1L:

      Могут использоваться как опция к уличное IP-камере когда требуется организовать дополнительную или независимую от питания на объекте подсветку;
      Не требует подводки отдельного питания - его можно взять от ближайшей IP-камеры или коммутатора PoE.
      За счет возможности к одной IP-камере подключить несколько прожекторов на один кабель можно организовать подсветку сцены съемки с разных точек;
      Наличие сквозного Ethernet позволяет подключать IP-камеры и прожекторы в любом порядке;
      Автоматическое включение и экономия ресурса за счет датчика освещенности;
      Регулировка уровня мощности в широком диапазоне для согласования нагрузки и применяемого источника питание PoE.

    Рекомендованные IP-камеры для совместного использования:

      IP-камеры серии 3С (уличного исполнения): SG-3C-1612

    Другие рекомендованные продукты для подключения прожекторов и IP-камер:

      Модульный 19" Ethernet Коммутатор PoE/PoE+: SG-17S;
      Модуль 8xEthernet PoE/PoE+ (до 60 Вт на каждый порт) для SG-17S: MS-17E8PP;
      6-и портовый настольный Ethernet Коммутатор PoE/PoE+ (до 60 Вт на каждый порт): SG-1S;
      Инжекторы PoE 96 Вт SG-1I-5.
Примеры решений

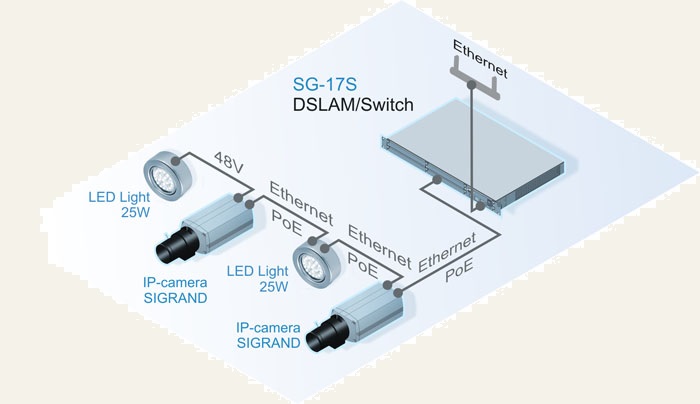

    Подключение группы IP-камер Sigrand через Ethernet интерфейс с дополнительными LED-прожекторами Sigrand

    Описание примера решения
    Назначение: подключение группы IP-камер Sigrand к информационной сети через Ethernet интерфейс с дополнительной подсветкой от LED-прожекторов Sigrand. IP-камеры и LED-прожекторы Sigrand обеспечивают транзит PoE, что позволяет в целях оптимизации прокладки кабеля организовать их подключение «цепочкой» с транзитным питанием от одного порта Ethernet. В зависимости от количества подключаемых устройств для LED-прожекторов предусмотрена возможность регулировки мощности в диапазоне от 5 до 20 Вт. Последовательность включения IP-камер и LED-прожекторов может быть произвольной. Все устройства подключаются к Ethernet интерфейсу модульного коммутатора Sigrand SG-17S. Коммутатор SG-17S подключается к информационной сети через гигабитный медный или оптический Ethernet интерфейс. В качестве Ethernet интерфейсов в составе SG-17S используются модули MS-17E8PP (Passive PoE до 60 Вт). В зависимости от количества IP-камер и прожекторов вместо SG-17S могут использоваться решения на базе коммутаторов SG-1S или инжекторов PoE SG-1I-5.

    Используемые в примере решения продукты и группы продуктов
    Прожектор SG-1L-W1, Прожектор SG-1L-I1, Модуль MS-17E8PP, Коммутаторы SG-17S ( SG-17S-23, SG-17S-21 ), IP-камера SG-3C-1612
Технические характеристики

     Параметры светодиодной подсветки
Тип SG-1L-I1: ИК диоды
SG-1L-W1: диодная сборка
Максимальная мощность подсветки 20 Вт
Длина волны SG-1L-I1: 850 нм
Цветовая температура SG-1L-W1: 5000-5500 К
Угол излучения (обзора)  110 градусов
Максимальный световой поток 2000-2200 Лм
Порог включения /
выключения подсветки
20-30 Лк

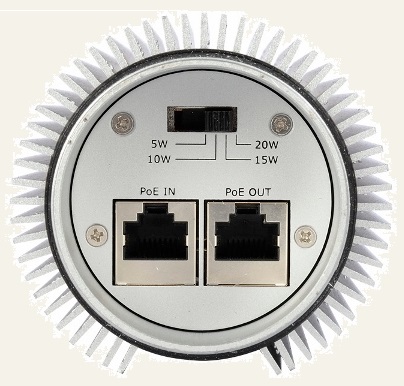

     Регулировка мощности
Регулируемые значения мощности 5, 10, 15, 20 Вт
Тип изменение мощности ручная установка переключателем
     Питание
Тип PoE 48 В с возможностью последовательного подключения нескольких устройств (камер или прожекторов)
Контакты RJ-45 для PoE 4/5 (+), 7/8 (-)
     Сетевой интерфейс
Ethernet 2 порта 10/100 BaseT (коротко замкнутое соединение для транзита сигнала)
     Прочие данные
Габаритные размеры 80x180 мм (без крепления)
Вес 900 г (без крепления)
Материал корпуса шарнирное, три степени свободы, подводка проводов
Креплениедка проводов  алюминий
Исполнение IP66, откручивающаяся задняя крышка, герметичный ввод для двух кабелей UTP обжатых разъемами RJ-45
     Условия эксплуатации
Режим работы непрерывный
Температура -40 .. 40 °С
Относительная влажность воздуха до 100%
Атмосферное давление 84 .. 107 кПа


Модели:

LED прожектор
     SG-1L-I1
2xEthernet 10/100 PoE, регулируемая ИК светодиодная подсветка до 20 Вт,
датчик освещенности
LED прожектор
     SG-1L-W1
2xEthernet 10/100 PoE, регулируемая белая светодиодная подсветка до 20 Вт,
датчик освещенности
