SG-1E
Удлинитель-разветвитель PoE 4 порта

Назначение продукта
    SG-1E предназначен для удлинения Ethernet сегментов с питанием PoE (Extender PoE).
    SG-1E может применяться в качестве герметичного 4-х портового коммутатора Ethernet PoE 10/100.
    Питание PoE или локально DC 48V.
Описание
    Устройство имеет 4 Ethernet порта. Порт 0 служит для подключения к основной сети, порты 1-3 для подключения клиентских устройств.

    Устройство может принимать питание от PoE или локально от 48 В и обеспечивать питанием PoE подключаемые устройства или работать в качестве обычного 4-х портового коммутатора.

    Конфигурация устройства производится со снятой верхней крышкой. Выбор режима работы устройства осуществляется перемычками (джамперами). Для портов 1-3 предусмотрено переключение режима включения / отключения PoE, а также режим Home VLAN, когда трафик между этими портами осуществляется только через порт 0.
SG-1E может быть использован как Extender PoE:
    Совместно с IP-камерами Sigrand соединенных последовательно на участках где расстояние между камерами или до 1-й камеры более 100 метров;
    Совместно с произвольными IP-камерами для создания топологии «цепочка» или «дерево».
SG-1E может быть использован как уличный коммутатор на 4 порта:
    В качестве Ethernet коммутатора PoE с мощностью определяемой внешним источником питания;
    В качестве обычного Ethernet коммутатора для устройств, не поддерживающих PoE.
Рекомендуемые продукты для совместного использования c SG-1E.
    Для организации длинных «цепочек» требуются устройства PoE с повышенной мощностью. В качестве таких устройств можно использовать: коммутаторы PoE на 6 портов SG-1S или решение на основе шасси SG-17S с модулями расширения MS-17E8PP, позволяющее получить емкость портов на 8-16-24-32 порта. Данные устройства поддерживают мощность до 60 Вт на порт. В качестве недорого решения применяется PoE инжектор SG-1I-5 с мощностью до 96 Вт.

    SG-1S
    Коммутатор PoE на 6 портов. Uplink интерфейсы выполнены двумя гигабитными Combo портами (медь + оптика). Консольное управление позволяет настроить порты PoE на заданный режим (4 x 60 Вт или 6 x 40 Вт). Имеет встроенный источник питания на 250 Вт из которых 240 Вт отводятся для подключения PoE нагрузки. Рассчитан на применение в температурном диапазоне от -40°C ~ +70°C. Выполнен для настольного размещения или дополнительно может комплектоваться креплением на DIN-рейку.

    SG-17S
    Базовая платформа для подключения до 4-х модулей расширения. Поддержка интерфейсов: Ethernet 10/100, SHDSL.

    Выполняет функции управляемого коммутатора 2-ого уровня или DSLAM. Модули расширения обеспечивают удаленное питание IP-камер по технологии PoE и PoDSL. Максимальная емкость: до 16 интерфейсов SHDSL, до 32 интерфейсов Ethernet. Управление через web-интерфейс или ssh. Комплектация: 1хRS-232, 2xCombo-порт 10/100/1000BASE-T/SFP. Исполнение: 19” 1U, питание 220 VAС 240 W или 36—72 VDC.

    Основой системы для построения центрального узла с дистанционным питанием является DSLAM / коммутатор SG-17S – единственное на рынке устройство с возможностью установки разных интерфейсных модулей – SHDSL или Ethernet. SG-17S включает в себя все возможности платформы маршрутизатора SG-17R c дополнительными функциями аппаратного коммутатора и может использоваться в качестве DSLAM для подключения SHDSL оборудования, а так же как Ethernet коммутатор.

    В стандартной комплектации с питанием 220VAC позволяет подключить IP-видеокамеры с Ethernet интерфейсами: до 32-х (PoE class2 – 7,5Вт), до 16-и - с подогревом термокожуха и подсветкой (PoE - 15,4Вт), до 8-и - с усиленным энергопотреблением (PoE+ - 30Вт), до 4-х - с усиленным энергопотреблением (HighPoE+ - 60Вт); IP-камеры с SHDSL интерфейсами: до 16-и (без PoDSL), до 8-и - с подогревом термокожуха и подсветкой (PoDSL - 15Вт). При подключении суммарной нагрузки более 240Вт рекомендуется использовать вариант исполнения коммутатора с питанием от внешнего источника питания 48VDC.

    MS-17E8PP
    Модуль (8 x 10/100 Ethernet PoE+) для установки в состав базовой платформы SG-17S в качестве оборудования доступа Ethernet. Поддерживает технологию питания удаленных устройств по свободным парам (в режиме Passive PoE). Допустимая мощность подключаемых устройств: до 60 Вт на канал.

Технические характеристики

     Параметры интерфейса Ethernet
Тип интерфейса 10/100 BaseT
Количество портов 4
Режим работы полу- и полнодуплексный
Совместимость ANSI/IEEE Std 802.3
Автоопределение MDI/MDI-X есть
     Параметры PoE
Входное - выходное напряжение 44 - 57 В
Контакты RJ-45 для PoE 4/5 (+), 7/8 (-)
     Управление режимами работы
PoE out On / Off на портах 0-3
VLAN On / Off режим Home VLAN (изолирование трафика между портами 1-3 при работе через порт 0)
PoE Standart On / Off стандартная сигнатуры нагрузки (25kOm) или режим минимального потребления
Ballast On / Off искусственная нагрузка в режиме минимального потребления
     Питание
Тип PoE или локальное 48 В
Потребляемая мощность не более 0,85 Вт
     Прочие данные
Габаритные размеры 20x65x75 мм (без учета корпуса)
Вес 250 г
Материал корпуса пластик
Исполнение IP55, гермовводы, печатная плата покрыта защитным слоем лака
     Условия эксплуатации
Режим работы непрерывный
Температура -40 .. 50 °С
Относительная влажность воздуха до 100%
Атмосферное давление 84 .. 107 кПа


Примеры решений
  • SG-1E Удлинитель Ethernet PoE

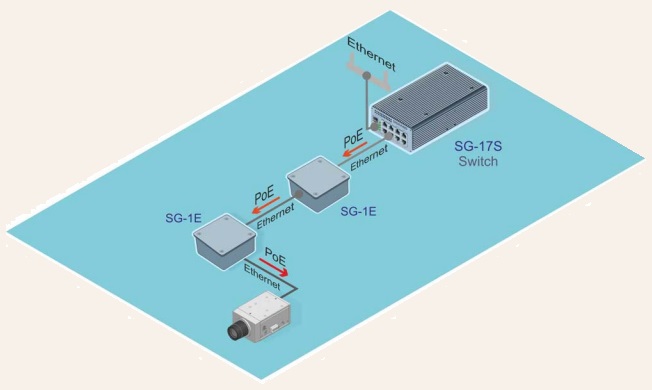

      Устройство SG-1E выполняет функцию удлинителя Ethernet сегмента. Удлинение может выполняться как для обычных интерфейсов Ethernet, так и для интерфейсов, использующих питание PoE. В первом случае питание SG-1E осуществляется через дополнительный инжектор PoE или через разъем локального питания. В зависимости от типа подключаемой нагрузки SG-1E может передавать питание PoE или отключить подачу PoE на выбранном интерфейсе. За счет малого потребления можно использовать многократное каскадирование повторителя PoE SG-1E через каждые 100 метров. Использование коммутаторов PoES G-1S или SG-17S с модулем MS- 17E8PP обеспечивает питанием цепочки из нескольких SG-1E с большим запасом мощности – до 60 Вт на каждый порт, а также защищает линию от возможных токовых перегрузок и замыканий.

  • SG-1E Разветвитель Ethernet PoE

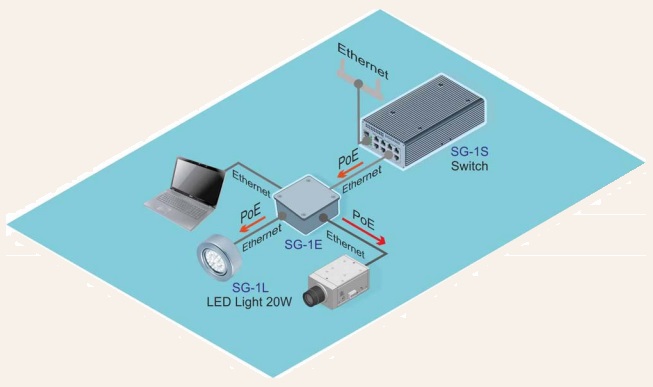

      Устройство SG-1E выполняет функцию разветвителя полученного питания PoE еще на несколько устройств. Например, это может быть IP-камера, дополнительный прожектор с белой подсветкой SG-1L-W1 или ИК подсветкой SG-1L-I1, а также произвольное Ethernet устройство. В зависимости от типа подключаемой нагрузки SG-1E может передавать питание PoE или отключить подачу PoE на выбранном интерфейсе. SG-1E имеет режим VLAN для изолирования трафика между портами. Подключение нескольких нагрузок предъявляет дополнительные требования к мощности портов коммутатора или инжектора PoE. Использование коммутаторов PoESG-1S или SG-17S с модулем MS-17E8PP обеспечивает питанием SG-1E с большим запасом мощности – до 60 Вт на каждый порт, а также защищает линию от возможных токовых перегрузок и замыканий.

  • SG-1E Удлинитель-разветвитель Ethernet PoE

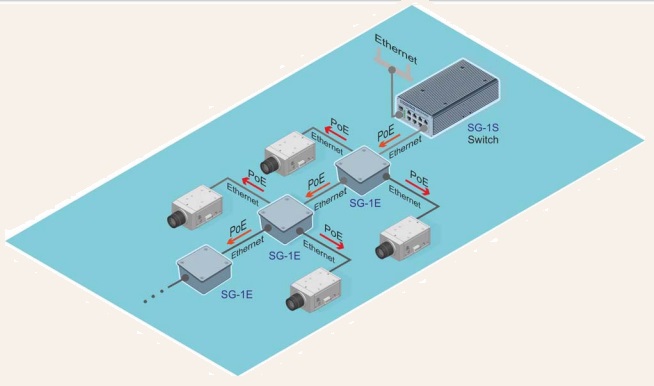

      Устройство SG-1E выполняет функцию удлинителя Ethernet сегмента и разветвителя полученного питания PoE еще на три выхода. За счет малого потребления можно использовать многократное каскадирование SG-1E через каждые 100 метров. Данная особенность позволяет покрывать большие площади видеонаблюдением с небольшими затратами. В зависимости от типа подключаемой нагрузки SG-1E может передавать питание PoE или отключить подачу PoE на выбранном интерфейсе. SG-1E имеет режим VLAN для изолирования трафика между устройствами. Подключение цепочки из нескольких нагрузок предъявляет дополнительные требования к мощности портов коммутатора или инжектора PoE. Использование коммутаторов PoE SG-1S или SG-17S с модулем MS-17E8PP обеспечивает питанием SG-1E с большим запасом мощности – до 60 Вт на каждый порт, а также защищает линию от возможных токовых перегрузок и замыканий. При недостаточности мощности PoE подающего устройства можно использовать возможность питания SG-1E от локального источника питания 48В.

  • SG-1E Расширитель портов Ethernet PoE

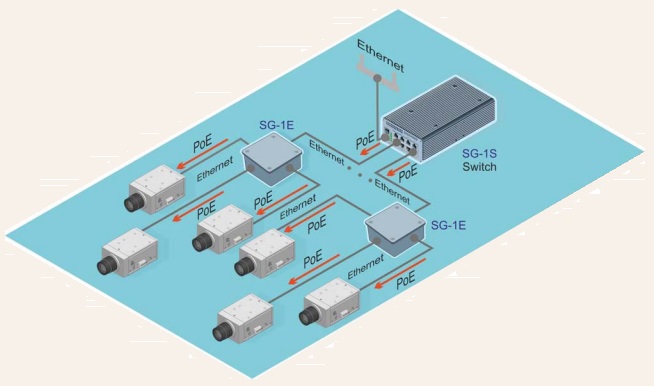

      Устройство SG-1Eвыполняет функцию расширителя емкости портов коммутатора PoE. Например, при подключении SG-1E к портам Ethernet свитча SG-1S суммарная емкость интерфейсов PoE может быть увеличена с 6 до 18. Максимальная дальность Ethernet сегментов для каждого порта в этом случае возрастает в два раза (до 200 метров). В зависимости от типа подключаемой нагрузки SG-1E может передавать питание PoE или отключить подачу PoE на выбранном интерфейсе. SG-1E имеет режим VLAN для изолирования трафика между портами. Использование коммутаторов PoE SG-1E обеспечивает питанием SG-1E с большим запасом мощности – до 60 Вт на каждый порт, а общий ресурс источника питания обеспечивает 240 Вт. Это позволяет даже при организации 18 портов сохранять высокую мощность для каждого устройства – до 13 Вт. В зависимости от общей нагрузки к одному Ethernet порту коммутатора SG-1S можно подключить несколько удлинителей PoE.

  • SG-1E Коммутатор Ethernet с приемом питания PoE

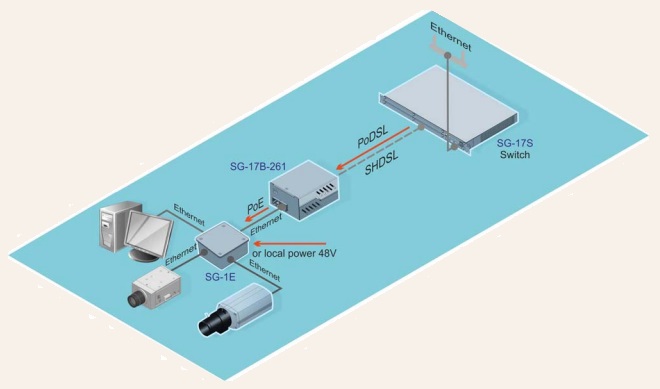

      Устройство SG-1E выполняет функцию 4-портового Ethernet коммутатора. Коммутатор может применяться как для обычных Ethernet устройств, так и для устройств c питанием PoE. В зависимости от типа подключаемого оборудования SG-1E может передавать питание PoE или отключить подачу PoE на выбранном интерфейсе. Питание на SG-1E может подаваться локально или дистанционно от PoE через любой интерфейс. Для подключения Ethernet оборудования на большом расстоянии до нескольких километров может быть использован способ подачи питания по технологии PoDSL через дополнительный SHDSL модем. Модем SG-17B-261, получая питание по информационной паре со стороны коммутатора SG-17S с SHDSL модулем осуществляет подключение SG-1E через PoE. Вместо коммутатора SG-17S можно использовать другое SHDSL оборудование: базовую платформу SG-17R или модем SG-17B-351. Для изолирования трафика между подключаемыми устройствами на SG-1E может быть выбран режим VLAN.

    *VLAN - изоляция трафика нижестоящих (downlink) устройств друг от друга.

Модели:

PoE SG-1E 4xEthernet 10/100; управление: On/OFF PoE, изолирования портов;
питание: локальное 48В или PoE; без корпуса
PoE SG-1E 4xEthernet 10/100; управление: On/OFF PoE, изолирования портов;
питание: локальное 48В или PoE; герметичное исполнение IP55
