Промышленные контроллеры АСУ ТП и телемеханики

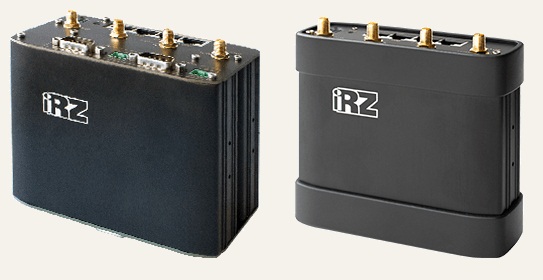

Промышленные контроллеры со встроенным 4G модулем на базе операционной системы Linux и предустановленным сертифицированным программным обеспечением ПТК ТМИУС КП.
Основные функции
Сбор и обработка данных с цифровых и аналоговых приборов учета энергоресурсов, измерительных преобразователей, РЗА, модулей ввода-вывода, цифровых и аналоговых датчиков;
накопление и хранение архивов данных;
обработка данных по заданным алгоритмам;
передача данных по открытым стандартным протоколам Modbus RTU/TCP, МЭК 61850 (GOOSE, MMS), МЭК 60870-5-101/104, МЭК 60870-5-103, DNP.V3, по разнотипный каналам связи с гибкой системой резервирования;
конвертация протоколов;
интеграция со сторонним ПО.
Список моделей:
|
Модель |
Кол.*SIM карт |
WAN, LAN |
Точное время |
Интерфейс |
GPIO |
|
iRZ RL21W.TUS |
2*SIM |
1*WAN 3*LAN |
- |
1*RS232 1*RS485 |
7*GPIO |
|
iRZ RL22W.TUS |
2*SIM |
1*WAN 3*LAN |
GPS |
1*RS232 1*RS485 |
7*GPIO |
|
iRZ RL25w.TUS |
2*SIM |
1*WAN 3*LAN |
- |
1*RS232 (DB9) 1*RS485
3*RS232 или RS485
(комбинированные порты) |
7*GPIO 4*GPI 4*GPO |
|
КОНТРОЛЛЕРЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ ПРИМЕНЕНИЯ В СИСТЕМАХ:
- телемеханики (ГОСТ 26.205-88);
- автоматизации технологических процессов производства - АСУ ТП (ГОСТ Р52931-2008);
- учета энергоресурсов в качестве устройства локального сбора, архивирования и передачи данных;
- энергомониторинга;
- мониторинга телекоммуникационного оборудования;
- диспетчеризации;
- контроля доступа;
- управления наружным освещением.
Аппаратная часть контроллеров имеет богатую переферию интерфейсов RS232, RS485, Ethernet, GPIO, позволяющую подключать измерительные и исполнительные устройства на малых и средних автономных объектах автоматизации, таких как:
- электрические подстанции 10/6/0,4кВ;
- распределительные пункты 10/6/0,4кВ;

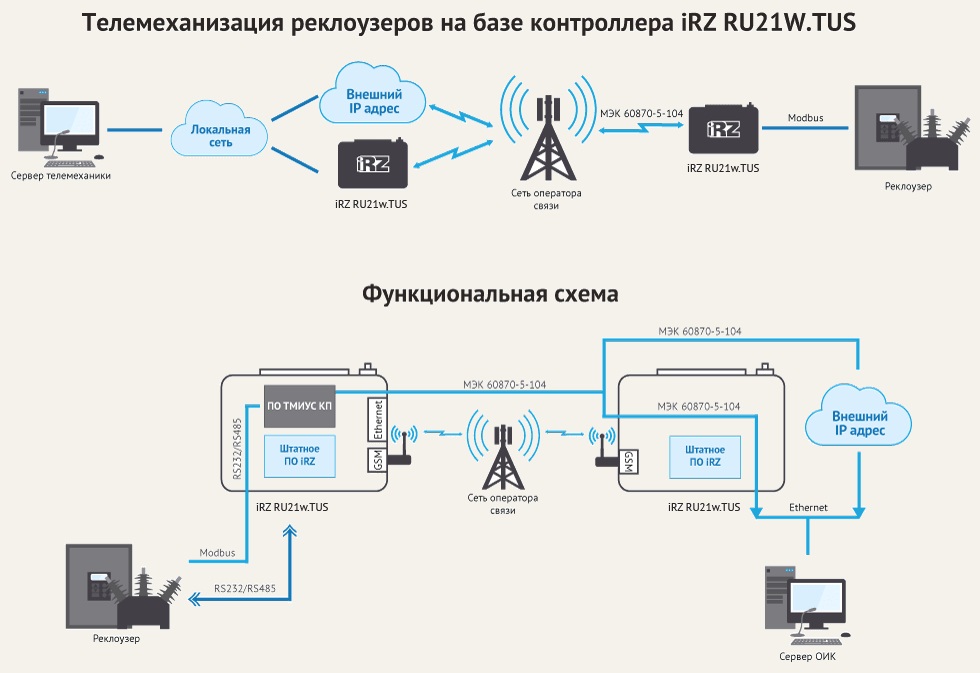

- реклоузеры;
- котельные;
- ЦТП (центральные тепловые пункты);
- ИТП (индивидуальные тепловые пункты);
- шкафы управления наружным освещением;
- объекты водоснабжения и другие.

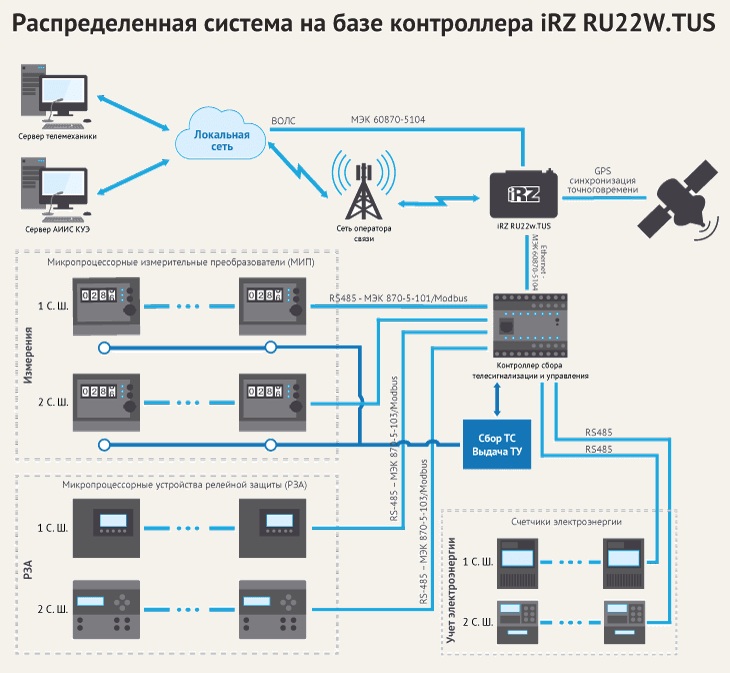

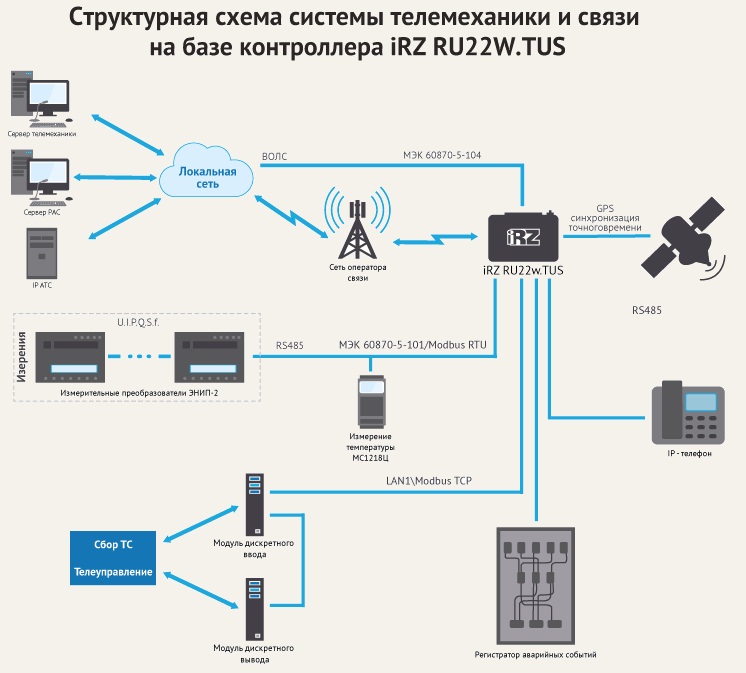

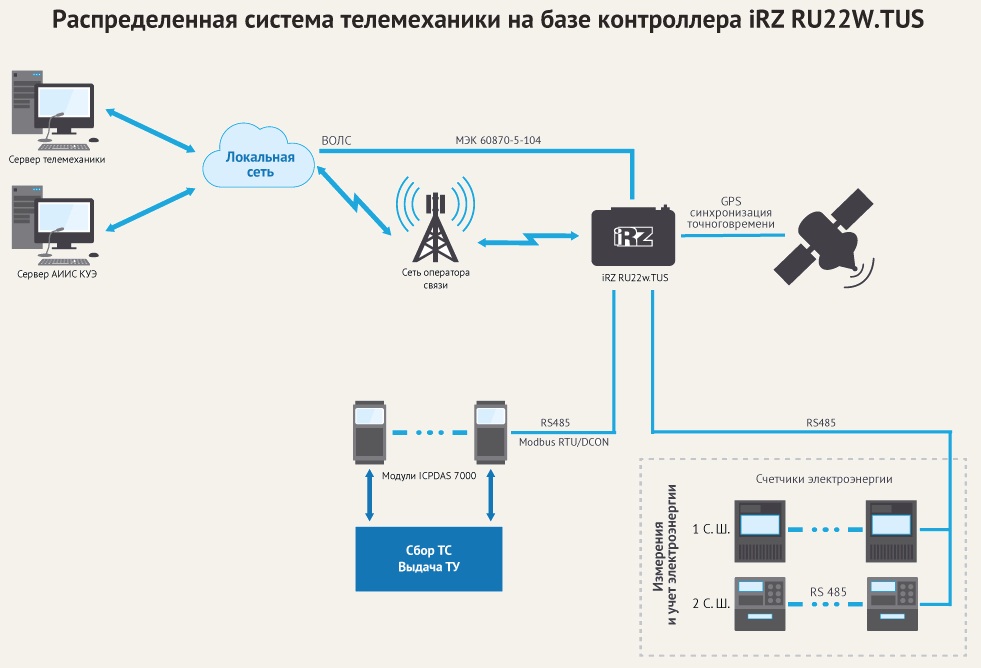

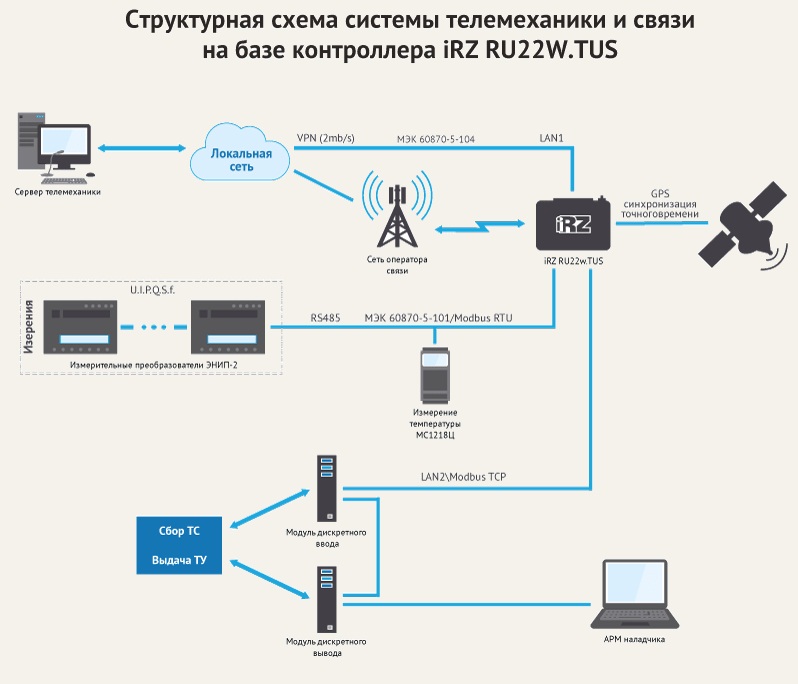

Передача данных на верхний уровень системы может организовываться по двум разнотипным каналам связи: беспроводной 4G; проводной – Ethernet c применением гибких настроек резервирования сотового оператора и проводной линии связи. Встроенный GPS датчик контроллера позволяет получить сверхточную синхронизацию времени всех обрабатываемых процессов устройства.
Программная часть контроллеров – ПТК ТМИУС КП – имеет встроенный WEB интерфейс, поддержку протоколов:
- МЭК 61850 (GOOSE, MMS) в режиме сервера и клиента
- МЭК 60870-5-101/104 в режиме сервера и клиента
- МЭК 60870-5-103 в режиме клиента
- DNP.V3 в режиме клиента
- MODBUS в режиме сервера и клиента
- И ДРУГИЕ
Программное обеспечение может выполнять функции конвертора сторонних протоколов, интегрируется с любыми сторонними SCADA системами и работает на платформах Windows 32/64 и Linux.
Основные функции программного обеспечения:
- измерение, преобразование, сбор дискретной и аналоговой информации о текущих технологических режимах и состоянии оборудования;
- прием и ретрансляция параметров телеметрии без промежуточной обработки (напрямую) по стандартным телемеханическим протоколам Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101/103/104;
- возможность передачи телеметрии на верхний уровень диспетчерского управления спорадически (по апертуре), циклически и по запросу;
- прием, обработка по заданному алгоритму (фильтрация от помех, усреднение значений, суммирование и т.п.) и передача телеметрической информации на верхние уровни иерархии системы по стандартным телемеханическим протоколам Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101/103/104;
- ретрансляция и маршрутизация данных телеметрии по стандартным телемеханическим протоколам Modbus RTU/TCP, ГОСТ Р МЭК 60870-5-101/103/104 со скоростью передачи данных от 200 до 38400 бит/c по различным каналам связи по количеству - до 3-х с резервированием;
- прием и реализация команд телеуправления с различных уровней диспетчерского управления - АРМ дежурного персонала подстанции, с ОИК ДП;
- наличие в контроллерах и интеллектуальных модулях ввода-вывода сторожевых таймеров;
- синхронизация компонентов ПТК и интегрируемых автономных цифровых систем по сигналам системы единого времени с точностью не хуже 1 мс;
- точность привязки меток времени дискретных сигналов к астрономическому времени не ниже 1 мс., аналоговых сигналов - не ниже 50 мс;
- сопряжение с различными каналами связи через стандартные интерфейсы связи;
- информационное взаимодействие со сторонними микропроцессорными устройствами и автономными системами (измерительные преобразователи, счетчики электроэнергии, устройства РЗА и ПА) по стандартным протоколам обмена: ModBus, ГОСТ Р МЭК 60870-5-101/103/104;
- автоматическое диагностирование работоспособности основных модулей ПТК и формирование выходных сигналов о сбоях;
- функция программной блокировки управления коммутационной аппаратурой (КА), заключающаяся в подаче питания 220 В на ЭМЗ приводов разъединителей и заземляющих ножей в зависимости от состояния КА в соответствии с заданной логикой управления;
- наличие АРМ конфигурирования, тестирования и контроля работоспособности ПТК, отображения оперативной информации;
- архивирование и хранение данных телеметрии;
- наличие возможности удаленного тестирования и конфигурирования системы;
- защита от несанкционированного доступа, информационная безопасность и разграничение прав доступа к системе и функциям;
- программа управляющих контроллеров комплекса типовая, настройка конфигурации системы осуществляется наладочным и(или) эксплуатационным персоналом через специализированное программное обеспечение.
