       АДАПТЕРЫ ПИТАНИЯ

LTE60
LTE120
Адаптер питания настольный 48V/ 65W
Адаптер питания настольный 48V/ 120W
  • Можно использовать с 4/8-портовыми PoE коммутаторами:
    NIS-3200-104P/PG/PS, NIS-3200-008P/PG
  • Защита от перегрузок, перенапряжений, коротких замыканий
  • Размеры LTE60: 123x54x35мм; LTE120: 148x59x32мм
  • Размеры MSA150: 160x65x49мм

LTE120 Вход 100-240VAC, выход 48VDC/ 2.5A/ 120W, 0…40°C

Power over Ethernet (PoE).
Passive PoE (PPoE) - альтернатива или дополнение?


Несмотря на все преимущества использования стандартизованной по 802.3af технологии PoE, существуют и явные недостатки, например:
   - высокая дополнительная стоимость устройств с функцией PoE (802.3af);
   - высокая потребляемая мощность коммутаторов PoE по сравнению с обычными, что может потребовать дополнительных вложений в инфраструктуру электропитания оборудования.
Поэтому выпускаются альтернативные решения, называемые "Passive PoE", в виде промежуточного комплекта адаптеров, которые могут поддерживать только электрические характеристики соответствия стандарту 802.3af, но не протокольные. Инжекторы в таких комплектах могут иметь (Planet POE-100, D-Link DWL-P200) или не иметь встроенный блок питания.

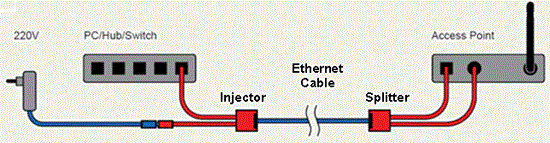

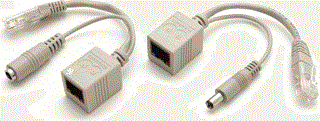

Пассивный комплект PPoE-Light состоит из двух адаптеров: Инжектора (INJECTOR) и Сплиттера (SPLITTER). Эффективен для использования в существующей сетевой инфраструктуре, позволяя применять технологию PoE для устройств, не оснащенных данной функцией изначально. Комплект PPoE обеспечивает подачу напряжения питания через стандартную витую пару для удалённых устройств типа беспроводных точек доступа, IP-телефонов, IP-камер, медиаконвертеров, устройств считывания данных и др. Питание подается по свободным витым парам 4-5 и 7-8, которые не используются для передачи данных. В комплект PPoE не входит какой-либо блок питания (БП), так как предполагается, что в большинстве случаев можно использовать штатный БП, входящий в комплектацию устройства.

Результаты тестирования на конкретных образцах оборудования, приведенные в таблице ниже, показывают, что длина кабеля может достигать максимальных 100 м. Разумеется, это во многом зависит от параметров штатного БП, потребляемого устройством тока и потерь в кабеле. Для компенсации этих потерь на большом расстоянии достаточно заменить штатный БП на более мощный, с напряжением от 12 до 48 вольт.
Краткие технические характеристики:
  • Тип кабеля: TIA/EIA 568 Cat.5
  • Power Pins: 4,5 V+ / 7,8 V- (GND)
  • Date Pins : 1,2 Tx / 3,6 Rx
  • Ethernet 10/100Base-T
  • Разъем питания: 5.5 x 2.1(2.5*) mm


Результаты тестирования
на конкретных образцах
Конвертер E1
qBRIDGE-201
VDSL модем
qBRIDGE-307
Медиакон-
вертер NFG
WiFi ATA адаптер
NSGate-3221
IP-камера
AXIS 207
Параметры штатного БП9V1A12V1A9V1A12V1.5A5.1V0.5A
Параметры на входе устр-ва5.58V0.31A8.52V0.36A6.2V0.32A9.7V0.31A4.4V0.24A
Длина кабеля 5-ой категории98 - 100 м98 - 100 м95 - 98 м85 м35 м
Экспериментально установленное удельное сопротивление кабеля 5-ой категории   -   0.08867 Ом/м



Power over Ethernet (PoE) по стандарту IEEE 802.3af

Технология Power over Ethernet (PoE) обеспечивает подачу напряжения питания через стандартную витую пару в сети Ethernet для удалённых устройств типа беспроводных точек доступа, IP-телефонов, IP-камер, медиаконвертеров, устройств считывания данных и др. Благодаря этому появляется возмож-ность установки оборудования в наиболее подходящих для этого местах, например, точку доступа можно установить в месте наилучшего приема/передачи сигнала, а IP-камеру в любом удобном для обзора месте.

Технология PoE описана в стандарте IEEE 802.3af, определяющем два основных типа оборудования: PSE (питающее) и PD (питаемое). PSE, согласно стандарту, подает в линию напряжение, равное 48 В. Часть электроэнергии теряется при прохождении медных линий кабельной проводки, а ее оставшаяся часть подводится к удалённым устройствам. Полезная мощность, поступающая к устройствам, не превышает 15 Вт.

Существует два основных типа устройств PSE: оконечные и промежуточные. Примером оконечного устройства PSE является коммутатор PoE. Оконечные устройства PSE подают электропитание либо по витым парам 1-2 и 3-6, либо по парам 4-5 и 7-8 и могут работать в сетях 10/100/1000Base-T.

Промежуточные PSE, или инжекторы, размещаются между традиционными коммутаторами и PD. Стандарт разрешает подачу электропитания с инжекторов только по витым парам 4-5 и 7-8, которые при этом запрещается использовать для передачи данных. Таким образом, инжекторы могут использоваться только в сетях 10/100Base-T. Существующие инжекторы для сетей 1000Base-T не поддерживаются стандартом 802.3af.
