Устройства защиты телекоммуникационного оборудования
УЗ-х-М


      УЗ-1-12-М 2 537 руб. На складе ! Заказать


  • Назначение

    Устройства защиты УЗ-х-М предназначены для защиты телекоммуникационного и абонентского оборудования от повреждения высоковольтными импульсами напряжения, возникающими в физической линии связи под воздействием ударов молнии, и от протекания больших токов при возникновении аварийного электрического контакта проводов линии связи с проводами силовых линий электропередач.

  • Варианты применения

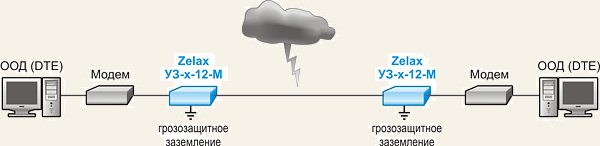

    • Защита оборудования ( грозозащита сетей ) на линиях G.703/E1 и DSL ( защита портов модемов, мультиплексоров и т.п. )



    • Защита оборудования ( грозозащита сетей ) на телефонных линиях ( защита телефонов, защита портов АТС )



  • Преимущества

    • защита одной, двух или четырёх двухпроводных линий;
    • быстрое время реакции на перенапряжение в линии;
    • малая ёмкостная нагрузка на линию;
    • малое ослабление полезного сигнала;
    • самовосстанавливающиеся предохранители.;
    • гарантия 1 год.

  • Свойства, параметры

    Устройства Zelax УЗ-х-М (грозозащита сетей) предназначены для защиты телекоммуникационного оборудования от повреждения опасными электрическими воздействиями, например, высоковольтными импульсами напряжения, возникающими в физической линии связи под воздействием ударов молнии.

    Устройства Zelax УЗ-х-М обеспечивают также защиту оборудования от протекания больших токов при возникновении аварийного электрического контакта проводов линии связи с проводами силовых линий электропередач.

    Устройства защиты Zelaz УЗ-х-М - это:

    • защита одной, двух или сразу четырех портов телекоммуникационного оборудования;
    • многоступенчатая схема защиты, высокое быстродействие (грозозащита сетей тем эффективнее, чем выше скорость реакции на перенапряжение в линии);
    • отсутствие влияния на передаваемый (полезный) сигнал;
    • дополнительная защита от статического электричества;
    • долговечность - элементы защиты не деградируют со временем;
    • надежность - используются качественные комплектующие, в том числе - самовосстанавливающиеся предохранители.


    В схеме защиты УЗ-х-М используются:
    • самовосстанавливающиеся предохранители - ограничивают ток, протекающий в линии;
    • газонаполненные разрядники - защищают от импульсов высокого напряжения и больших токов;
    • быстродействующие тиристоры - защищают от кратковременных (менее 50 мкс) импульсов большого напряжения и тока.


    Устройства защиты УЗ-х-М выпускаются в двух модификациях:
    • УЗ-х-12-М - защита линий G.703/E1 и DSL (защита портов модемов, мультиплексоров и т.п.);
    • УЗ-х-200-М - защита телефонных линий (защита телефонов, защита портов АТС).


    Устройство защиты устанавливается в разрыв линии связи, при этом его обязательно нужно подключать к специальному грозозащитному заземлению.

  • Характеристики

    Максимально допустимое значение импульса тока:
    • 8 х 20 мкс - 10 кА;
    • 10 х 700 мкс - 500 А;
    • время реакции на перенапряжение: < 5 нс;
    • ёмкостная нагрузка на одну линию: < 150 пФ;
    • ослабление сигнала (до 10 МГц): < 0,4 дБ;
    • сопротивление постоянному току: < 5 Ом;
    • напряжение между проводами одной пары: 14, 200 В;
    • допустимое значение рабочего тока в линии: < 180 мА;
    • тип соединителя с линией: винтовой клеммный блок для провода 0,2...2,5 мм2.
    Условия эксплуатации:
    • диапазон рабочих температур: +5...+85 °С;
    • относительная влажность воздуха: до 95%, при t°=30 °С.
    Габаритные размеры:

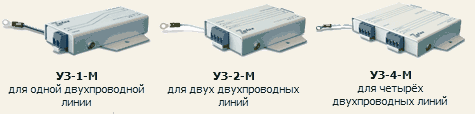

    • 102x67x20 мм (УЗ-1-М);
    • 102x88x20 мм (УЗ-2-М);
    • 102x133x20 мм (УЗ-4-М).
    Масса:
    • < 80 г (УЗ-1-М);
    • < 115 г (УЗ-2-М);
    • < 185 г (УЗ-4-М).


  • Модификации

    УЗ-1-12-М 1 пара, допустимое напряжение в линии < 13 B
    УЗ-1-200-М 1 пара, допустимое напряжение в линии < 200 B
    УЗ-2-12-М 2 пары, допустимое напряжение в линии < 13 B
    УЗ-2-200-М 2 пары, допустимое напряжение в линии < 200 B
    УЗ-4-12-М 4 пары, допустимое напряжение в линии < 13 B
    УЗ-4-200-М 4 пары, допустимое напряжение в линии < 200 B
