SHDSL.bis-модем с портами Ethernet, E1, FXS/FXO, ТЧ, RS-232
ГМ-2-MPR

  • Назначение

    Модем ГМ-2-MPR предназначен для передачи каналов E1, FXS/FXO, ТЧ, RS-232 и данных Ethernet по медным витым парам, а также через каналообразующее оборудование с интерфейсами Е1 и Ethernet.

  • Варианты применения

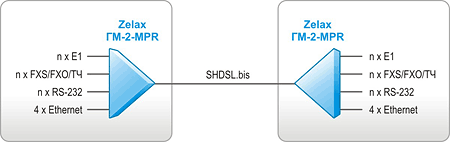

    • Мультиплексирование различных пользовательских данных в канал SHDSL.bis

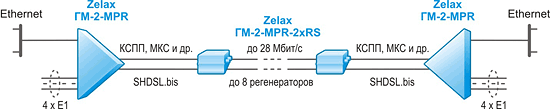

    • Передача потоков Е1 и данных Ethernet по медным витым парам с суммарной скоростью до 28 Мбит/с

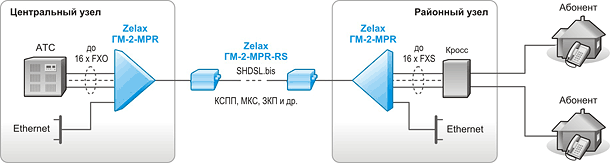

    • «Удлинение» телефонных каналов (абонентских окончаний) и передача данных Ethernet на расстояния до 250 км по медным витым парам

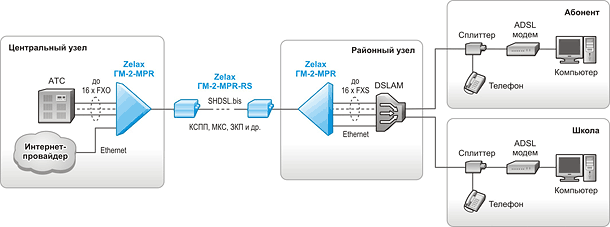

    • Предоставление абонентам районного узла связи телефонных услуг и доступ в Интернет

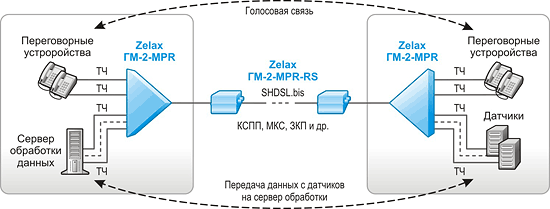

    • Организация выделенных 2/4-х проводных каналов ТЧ по медным витым парам

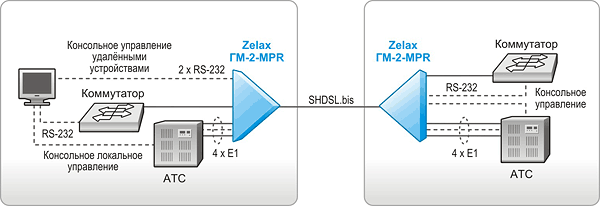

    • Передача данных RS-232 через канал SHDSL.bis для удалённого управления сетевым оборудованием и АТС
  • Преимущества

    • гибкость в выборе интерфейсов;
    • высокая плотность портов:
      • 16 х Е1;
      • 16 х FXS/FXO/ТЧ;
      • 6 x SHDSL;
      • 16 x RS-232;
      • 4 x Ethernet.
    • четыре порта Ethernet или встроенный 4-х портовый управляемый коммутатор;
    • многократное увеличение пропускной способности при модернизации каналов ИКМ-30/15;
    • статическая IP-маршрутизация;
    • дальность передачи до 250 км с удалённым питанием 8-ми регенераторов и более 250 км при локальном питании регенераторов;
    • работа совместно в одном кабеле с АСП системами без какого-либо влияния на АСП;
    • модульная конструкция;
    • гарантия 5 лет.

  • Свойства, параметры

    Модем ГМ-2-MPR является эффективным решением для передачи данных интерфейсов Е1, FXS/FXO, ТЧ, RS-232 и Ethernet по медным витым парам, а также через каналообразующее оборудование с интерфейсами Е1 и Ethernet.

    Модем ГМ-2-MPR может передавать как полные неструктурированные потоки Е1, так и произвольно выбранные пользователем канальные интервалы, что важно при цифровизации медных линий большой протяженности или плохом состоянии кабеля.

    При организации канала Ethernet можно использовать суммарную пропускную способность двух и более пар (нескольких соединений SHDSL.bis), в этом случае скорость передачи данных достигает суммарной скорости передачи данных по каждой паре. Канал передачи данных может настраиваться как в режиме «прозрачного» моста (bridge), так и в режиме IP-маршрутизации.

    ГМ-2-MPR позволяет организовать в канале SHDSL.bis до 16 телефонных каналов, по которым могут работать как обычные аналоговые телефоны, так и факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы). При передаче голосовых данных используется динамическое выделение полосы канала SHDSL.bis.

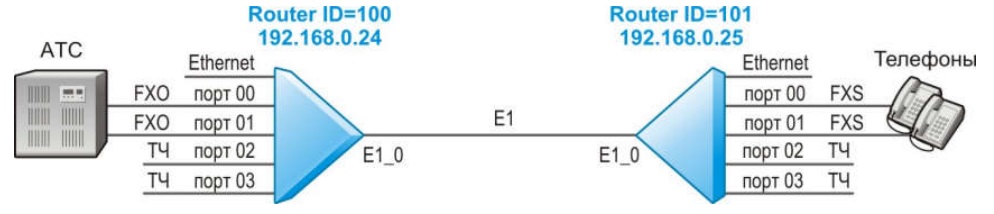

    При использовании ГМ-2-MPR для «удлинения» телефонных каналов (абонентских окончаний) в модеме могут быть задействованы встроенные функции маршрутизации вызовов, что позволяет использовать ГМ-2-MPR в качестве мини-АТС.

    Зависимость скорости передачи данных от длины и диаметра кабеля (в расчёте на одну пару):

    Максимальная
    скорость, кбит/с
    (по одной паре)
    Максимальная длина линии, км,
    при использовании кабеля типа:
    TПП-0,4 TПП-0,5 КСПП-0,9 КСПП-1,2 ЗКП-1,2 МКС-1,2
    1024 5,3 7,8 17 18,2 28 30
    2048 4,3 6,2 12 13,3 20 21
    4096 3 4,6 8 10,5 12 14
    5696 2,5 3,6 7 7,7 10 11
    6144 2,3 3,4 5,7 6,3 8,5 9
    10240 1,4 2 4,5 5 6,8 7,2
    14080 0,8 1,2 3,7 4,1 5,6 5,9


    МОДЕМ реализуется на базе многофункциональных устройств ГМ-2-MPR установкой дополнительных модулей и соответствующими настройками программного обеспечения. Дополнительную информацию о платформе ГМ-2-MPR можно найти в разделе «Многофункциональное устройство ГМ-2-MPR».

  • Характеристики

    Порты Ethernet:
    • 4 порта Ethernet 10/100Base-T;
    • поддержка VLAN (802.1Q);
    • режимы работы портов Ethernet: access и trunk.
    Управление и мониторинг:
    • Web-интерфейс;
    • Syslog;
    • TFTP — сохранение и загрузка конфигурационного файла и обновление программного обеспечения;
    • внутриполосное управление по каналам Ethernet, G.703/E1, SHDSL.
    Диагностика:
    • ping, traceroute;
    • возможность включения локальных и удалённых шлейфов;
    • аварийная светодиодная индикация.
    Питание:
    • ~220 В;
    • =36...72 В.
    Конструктивное исполнение:
    • металлический корпус 1U, 19”.


  • Модификации

    ГМ-2-MPR-T-AC220 4 слота для установки дополнительных модулей,
    4 порта Ethernet 10/100Base-TX,
    максимальная мощность, потребляемая модулями 10,5 Вт,
    поддержка формирования дистанционного питания,
    металлический корпус 19", 1U, питание AC: ~187...~242 В
    ГМ-2-MPR-T-DCH 4 слота для установки дополнительных модулей,
    4 порта Ethernet 10/100Base-TX,
    максимальная мощность, потребляемая модулями 10,5 Вт,
    поддержка формирования дистанционного питания,
    металлический корпус 19", 1U, питание DC: –36...–72 В
    ГМ-2-MPR-T-AC220.V 4 слота для установки дополнительных модулей,
    4 порта Ethernet 10/100Base-TX,
    максимальная мощность, потребляемая модулями 35 Вт,
    без поддержки формирования дистанционного питания,
    металлический корпус 19", 1U, питание AC: ~187...~242 В
    ГМ-2-MPR-T-AC220.VR 4 слота для установки дополнительных модулей,
    4 порта Ethernet 10/100Base-TX,
    максимальная мощность, потребляемая модулями 45 Вт,
    поддержка формирования дистанционного питания,
    металлический корпус 19", 1U, питание AC: ~187...~242 В
    ГМ-2-MPR-T-DCH.VR 4 слота для установки дополнительных модулей,
    4 порта Ethernet 10/100Base-TX,
    максимальная мощность, потребляемая модулями 35 Вт,
    поддержка формирования дистанционного питания,
    металлический корпус 19", 1U, питание DC: –36...–72 В

    Модули для ГМ-2-MPR:

    MPR-E1 модуль c одним портом G.703/E1
    MPR-2xE1 модуль c двумя портами G.703/E1
    MPR-4хЕ1 модуль c четырьмя портами G.703/E1
    MPR-8xE1 модуль c восемью портами G.703/E1
    MPR-SHDSL-VQ модуль c одним портом SHDSL, 14080 кбит/c,
    без источника дистанционного питания
    MPR-2xSHDSL-VQ модуль c двумя портами SHDSL, 14080 кбит/c,
    без источника дистанционного питания
    MPR-2xSHDSL-VQ-RPT240 модуль c двумя портами SHDSL, 14080 кбит/c,
    с источником дистанционного питания напряжением 240 В
    MPR-4хRS232-DCE модуль c четырьмя портами RS-232 DCE
    MPR-4хRS232-DTE модуль c четырьмя портами RS-232 DTE
    MPR-4xVS модуль голосовой,
    4 слота для установки субмодулей с портами FXS, FXO и ТЧ
    MPR-2xFXS субмодуль с двумя портами FXS
    MPR-2xFXO субмодуль с двумя портами FXO
    MPR-2xVF субмодуль с двумя портами ТЧ
