Шлюзы TDM через IP
ММ-104, ММ-116

  • Назначение

    Шлюзы TDMoP TDMoP ММ-104, ММ-116 предназначены для транспортировки цифровых потоков G.703/E1 и высокоскоростной передачи трафика Ethernet по сети с коммутацией пакетов.

    Модель Количество портов
    E1 Ethernet CSFP Комбо-порт
    MM-116М-2E1 2 2 x 10/100/1000 2
    MM-116М-4E1 4 2 x 10/100/1000 2
    MM-116М-8E1 8 3 x 10/100/1000 2 1 х 10/100/1000
    MM-116М-16E1 16 3 x 10/100/1000 2 1 х 10/100/1000
    MM-116М-24E1 24 3 x 10/100/1000 2 1 х 10/100/1000

      На складе !         Шлюзы TDMoP   ММ-104-4ES-2E1–UPR         44 840 руб. Заказать


    Шлюзы TDMoP ММ-116М позволяют отправлять по каналам IP и Ethernet одновременно до 24-х потоков G.703/E1 и организовывать высокоскоростную передачу данных по каналам Ethernet. Современные средства QoS назначают пакетам с TDM-данными различный приоритет, за счет чего доставка потоков проходит прозрачно, сверхнадежно и своевременно.

    Шлюзы компании Zelax обрабатывают и неструктурированные, и структурированные потоки G.703/E1. Экономить полосу пропускания можно выбирая канальные интервалы. Также более рационально использовать полосу пропускания позволяет одновременная передача голосовых потоков и данных, при необходимости разделяя полосу пропускания между активными телефонными и Ethernet каналами.

    Основное преимущество шлюзов ММ-116М — их способность работать на беспроводных сетях Ethernet. Шлюзы Zelax устойчивы к перебоям сигнала и оснащены особенными механизмами передачи TDM-данных, которые сокращают до минимума дуплексную нагрузку на беспроводной канал и, соответственно, частоту и количество возникающих неполадок.

    Специально разработанный алгоритм восстановления несущей частоты дает возможность передавать потоки E1 с независимой синхронизацией для каждого канала, подключенного к шлюзу. Регулируемый объем буфера и полезных данных в пакете, а также реализованная в шлюзах поддержка механизмов качества обслуживания позволяют избежать сбоев при передаче информации по разнородным сетям с коммутацией пакетов.

    Шлюзы ММ-116М предоставляют широкие возможности сбора статистики, в том числе статистику по времени задержки передачи потоков Е1 через пакетную сеть и интервальный график работы по календарным дням за 24 часа. Благодаря этой функции легче выявить неисправности и можно настроить шлюзы таким образом, чтобы они работали наиболее эффективно в каждой конкретной сети.

    Поддержка шлюзами протокола RSTP позволяет передавать потоки G.703/E1 по различным топологиям: «звезда», «цепочка», «кольцо» с возможностью резервирования.

    В шлюзах ММ-116М реализованы функции ограничения скорости передачи на каждом порту Ethernet, разбиения трафика на уровне VLAN, назначения приоритетов 802.1p, каскадирования VLAN (Q-in-Q), что в комплексе дает возможность разграничивать сети заказчика и провайдера.

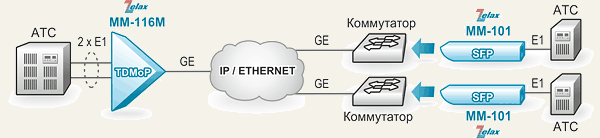

    Более того, в TDMoP-шлюзах производства Zelax имеются интерфейсы Gigabit Ethernet и слоты для подключения CSFP или SFP-модулей, благодаря чему их можно применять на высокоскоростных оптических сетях и в качестве шлюза TDMoP для центрального узла. Шлюзы ММ-116М совместимы со шлюзом ММ-101, что расширяет возможности их применения. Тип оптического волокна и дальность работы определяются установкой необходимого SFP-модуля.

    В отличие от технологии VoIP, использование шлюзов TDMoP позволяет защитить инвестиции в имеющееся оборудование TDM, не требует больших вложений во внедрение и эксплуатацию, а также дает возможность предоставлять новые перспективные сервисы.

  • Варианты применения

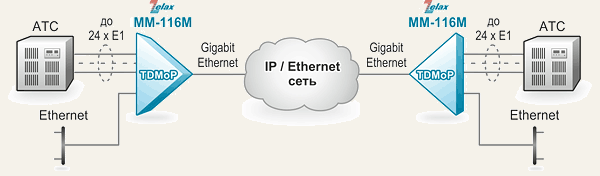

    • Передача потоков Е1 через IP/Ethernet-сеть



    • Передача потока E1 и пользовательских данных по радио-Ethernet

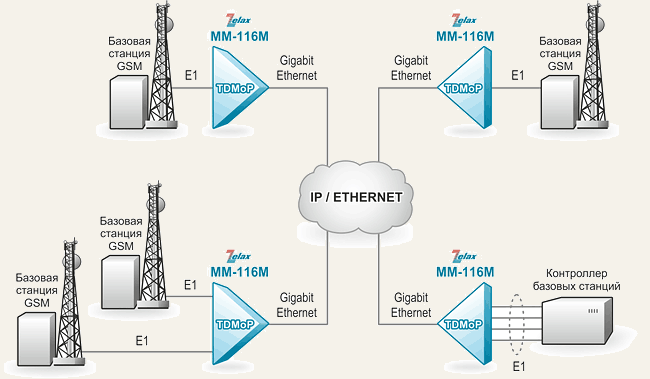

    • Подключение базовых станций по опорной сети с коммутацией пакетов

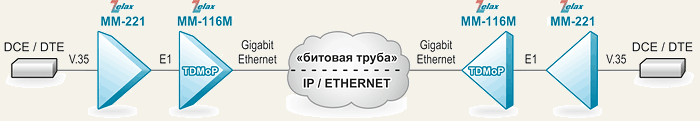

    • Организация <битовой трубы> через сеть IP/Ethernet

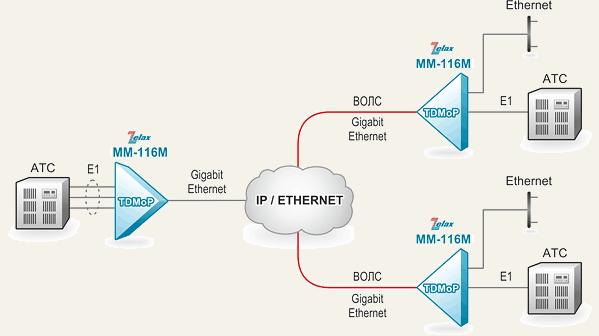

    • Подключение удалённых офисов к IP/Ethernet-сети по волоконно-оптическим линиям связи и объединение трафика в центральном узле

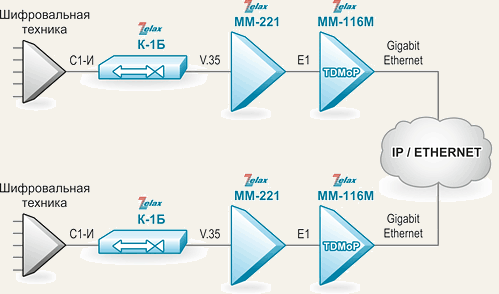

    • Передача данных интерфейса С-1И через IP/Ethernet



    • Объединение шлюзов в стек и передача 64-х потоков Е1 через сеть Gigabit Ethernet



  • Преимущества

    • прозрачная передача потоков G.703/E1 через IP/Ethernet-сети;
    • передача выбранных пользователем канальных интервалов;
    • определение голосовой активности (VAD);
    • оптимизирован для работы в беспроводных сетях;
    • независимая адаптивная синхронизация портов E1;
    • минимальная вносимая задержка;
    • широкая функциональность встроенного коммутатора Ethernet;
    • механизмы качества обслуживания (DiffServ/802.1p);
    • управление по SNMP, Telnet, Web или через управляющий порт;
    • гарантия 5 лет.

  • Характеристики

    Порты G.703/Е1:
    • количество портов: 2, 4, 8, 16 и 24 (в зависимости от модификации);
    • цикловая структура: произвольная;
    • линейное кодирование: HDB3;
    • чувствительность приемника: –12 дБ;
    • синхронизация: адаптивная или от принимаемого сигнала.
    Порты Ethernet:
    • количество портов: 2 и 4 (в зависимости от модификации);
    • 2 слота для установки CSFP или SFP-модулей;
    • интерфейс: 10Base-T/100Base-TX/1000Base-T;
    • port-based VLAN (802.1Q);
    • качество обслуживания (QoS/CoS): в соответствии с 802.1p или DiffServ.
    Псевдопроводная эмуляция TDM:
    • задержка передачи: от 2,5 мс;
    • протокол кадровой инкапсуляции: Minimal Header Ethernet;
    • протокол транспортной инкапсуляции: UDP;
    • компенсация вариации транспортной задержки: 0...512 мс;
    • устойчивость к пропаданию сигнала в беспроводной сети: до 4000 мс;
    • регулируемая длина пакета: 32...1452 байт;
    • маркировка пакетов: 802.1Q, 802.1p, Diffserv.
    Управление и контроль работы:
    • с внешнего терминала через консольный порт RS-232;
    • с внешнего терминала через порт USB;
    • удалённо по протоколу Telnet;
    • удалённо через Web-интерфейс;
    • централизованно по протоколу SNMP;
    • возможность обновления встроенного ПО при помощи протокола FTP;
    • возможность включения локальных и удалённых шлейфов;
    • журнал системных и аварийных сообщений;
    • ограничение удаленного доступа: по паролю, по списку IP-адресов.
    Питание:
    • универсальное питание с резервированием: ~220 В, =36...72 В;
    • потребляемая мощность: не более 11 Вт.
    Конструктивное исполнение:
    • металлический корпус высотой 1U, возможна установка в стойку 19”.

  • Модификации

    • Шлюзы ММ-104

    ММ-104M1-4ES-2E1-UPR 2 порта E1, 4 порта Fast Ethernet,
    универсальное питание с резервированием: ~176...264 В, =36...72 В,
    пластмассовый корпус
      На складе !         Шлюзы TDMoP   ММ-104-4ES-2E1–UPR         44 840 руб. Заказать
    ММ-104M1-4ES-4E1-UPR 4 порта E1, 4 порта Fast Ethernet,
    универсальное питание с резервированием: ~176...264 В, =36...72 В,
    пластмассовый корпус
    ММ-104M1-4ES-2E1-I-UPR 2 порта E1, 4 порта Fast Ethernet,
    универсальное питание с резервированием: ~176...264 В, =36...72 В,
    для конструктива Р-12
    ММ-104M1-4ES-4E1-I-UPR 4 порта E1, 4 порта Fast Ethernet,
    универсальное питание с резервированием: ~176...264 В, =36...72 В,
    для конструктива Р-12
    ММ-104M1-4ES-2E1-T-UPR 2 порта E1, 4 порта Fast Ethernet,
    универсальное питание с резервированием: ~176...264 В, =36...72 В,
    металлический корпус 19", 1U
    ММ-104M1-4ES-4E1-T-UPR 4 порта E1, 4 порта Fast Ethernet,
    универсальное питание с резервированием: ~176...264 В, =36...72 В,
    металлический корпус 19", 1U


    • Шлюзы ММ-116

    MM-116M-2E1-T-UPR 2 порта E1, 2 порта Gigabit Ethernet,
    2 разъема для установки CSFP или SFP-модулей,
    универсальное питание с резервированием: ~100...240 В, =36...72 В, в стойку 19”
    MM-116M-4E1-T-UPR 4 порта E1, 2 порта Gigabit Ethernet,
    2 разъема для установки CSFP или SFP-модулей,
    универсальное питание с резервированием: ~100...240 В, =36...72 В, в стойку 19”
    MM-116M-8E1-T-UPR 8 портов E1, 4 порта Gigabit Ethernet,
    2 разъема для установки CSFP или SFP-модулей,
    универсальное питание с резервированием: ~100...240 В, =36...72 В, в стойку 19”
    MM-116M-16E1-T-UPR 16 портов E1, 4 порта Gigabit Ethernet,
    2 разъема для установки CSFP или SFP-модулей,
    универсальное питание с резервированием: ~100...240 В, =36...72 В, в стойку 19”
    MM-116M-24E1-T-UPR 24 порта E1, 4 порта Gigabit Ethernet,
    2 разъема для установки CSFP или SFP-модулей,
    универсальное питание с резервированием: ~100...240 В, =36...72 В, в стойку 19”


Цены, указанные на сайте, не являются публичной офертой!
Обращаем ваше внимание на то, что информация, указаннаяе на данном интернет-сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.
