Решения TDM мультиплексоров MMX/Plex/4XE
FlexGain Plex
|
Компактный мультиплексор FlexGain Plex предназначен для выделения аналоговых окончаний (FXO, FXS и ТЧ) и двух интерфейсов передачи данных, Ethernet и V.35/RS232/485/422, из потока Е1.
FlexGain Plex выполняется в виде платы для установки в конструктивы FlexGain или в виде отдельного модуля типа MiniRack для установки в 19" стойку.
|
|
ОСОБЕННОСТИ
- Сменные аналоговые интерфейсы (до двух плат по 4 канала FXS/FXO/ТЧ c E&M)
- Интерфейс Ethernet 10/100BaseT
- Цифровой интерфейс V.35 на основной плате
- Цифровой интерфейс RS232/485/422
- Возможность установки интерфейсов разных типов в один мультиплексор:
- FXO;
- FXS для подключения телефона и других аналоговых абонентских устройств (абонентское окончание);
- Е&М для подключения 2/4-проводных каналов ТЧ;
- дополнительный интерфейс Е1.
- Возможность установки в герметичный корпус (на заказ)
- Возможность соединения двух FlexGain Plex на расстоянии до 2 км без дополнительного линейного оборудования
- Управление: VT100, SNMP, Telnet
- Совместимость по сигнализации с AТС SI2000, DEFINITY, MD-110
- Кросс-коннект

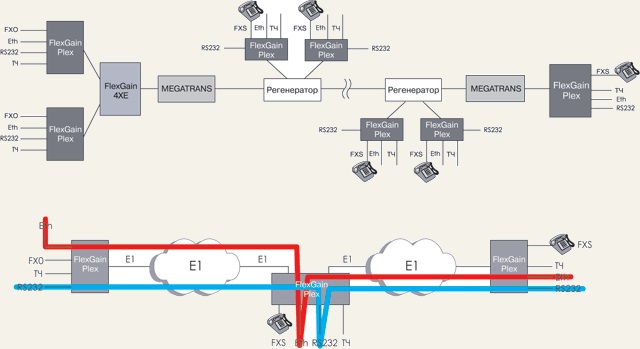

СХЕМА ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Интерфейс Е1
| |
Соответствие стандартам
|
ITU-T рекомендации G.703, G.704
| |
Номинальная скорость Е1
|
2048 кбит/с
| |
Импеданс в линии
|
120 Ом
| |
Тип разъема
|
RJ-45
| |
Кодирование сигнала в линии
|
HDB3
| |
Номинальный выходной уровень
|
±З В
| |
Дрожание фазы
|
в соответствии с ITU-T G .823
| |
Уровень входного сигнала
|
0 … -46 дБ
| |
Интерфейс V.35
| |
Соответствие стандартам
|
ITU-T рекомендации V.24, V.11, V.35
| |
Скорость
|
64 … 2048 кбит/с
| |
Тип разъема
|
DB-25
| |
Синхронизация
| |
Источник
|
внешний, от интерфейса Е1 внутренний
| |
Выбор источника
|
автоматически по программируемым приоритетам
| |
Диагностика
| |
Платы
|
автоматическая после включения питания
| |
Интерфейсов и внешних соединений
|
ручная посредством установки шлейфов
| |
Измерение коэффициента ошибок
|
G.826
| |
Управление
| |
RS232, Telet, SNMP (опция)
| | |
Питание
| |
Напряжение питания
|
-38 … 72 В ~220 В через адаптер
| |
Потребляемая мощность
|
< 15 Вт
| |
Габариты (ШхВхГ)
| |
Модуль в 19? стойку
|
483х230х43,5 мм
| |
Модуль в кассету FlexGain
|
30х233х220 мм
| |
Условия эксплуатации
| |
Температура
|
0 … 40°С
| |
Влажность
|
5 … 95%
|
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
|
FG-Plex-SR, V2
|
Модуль мультиплексора, SubRack, 1*E1 120 Ом, 1*V.35, Ethernet 10BaseT, CRC-4, возможность установки до 8 аналоговых портов FXO/FXS/E&M, сигнализация CAS, в комплекте с кабелем G.703
|
|
|
FG-Plex-MR, V2
|
Модуль мультиплексора, MiniRack, 1*E1 120 Ом, 1*V.35, вход сигнала синхронизации (G 703.10), CRC-4, возможность установки до 8 аналоговых портов FXO/FXS/E&M, сигнализация CAS, в комплекте с кабелем G.703
|
|
|
FG-Plex-4FXO
|
Плата станционных интерфейсов FG-Plex, 4*FXO, в комплекте с разъемом
|
|
|
FG-Plex-4FXS
|
Плата станционных интерфейсов FG-Plex, 4*FXS, в комплекте с разъемом
|
|
|
FG-Plex-4E&M
|
Плата интерфейсов соединительных линий FG-Plex, 4*ТЧ (2/4-проводных), в комплекте с разъемом
|
|
|
FG-Plex-SR-E&M, V2
|
Модуль мультиплексора, двойной SubRack, 1*E1 120 Ом, 1*V.35, Ethernet 10BaseT, возможность установки до 8 аналоговых портов FXO/FXS/VF с поддержкой сигнализации E&M, сигнализация CAS, в комплекте с кабелем G.703
|
|
|
FG-Plex-E1
|
Плата дополнительного порта Е1 для установки на FG-Plex-XX, V2
|
|
|
FG-Plex-MR-E&M, V2
|
Модуль мультиплексора, MiniRack, 1*E1 120 Ом, 1*V.35, Ethernet 10BaseT, возможность установки до 8 аналоговых портов FXO/FXS/VF с поддержкой сигнализации E&M, сигнализация CAS, в комплекте с кабелем G.703
|
|
|
